Вопрос о том, устанавливать ли УЗО на цепь освещения остается в последнее время актуальным. Между тем какого-то жесткого регламента относительно установки УЗО на осветительные линии не существует. Давайте же посмотрим, что может дать УЗО в данном случае, и как будут обстоять дела без него. После чего каждый читатель сможет сделать для себя вывод, ставить ли УЗО на освещение или нет.

Принцип действия УЗО

Для начала напомним принцип действия УЗО. Трансформатор дифференциального тока внутри УЗО позволяет обнаруживать превышение дифференциального тока. Если такое превышение произошло — защищаемая электрическая цепь разомкнется. УЗО включается в разрыв защищаемой цепи — в разрыв нейтрального и линейного проводников.

После пуска УЗО в работу, контакт внутри него замыкается соленоидом, удерживается в таком состоянии, и устройство беспрепятственно пропускает через себя питающий цепь ток. Если все работает нормально без утечек, то ток нейтрального проводника и ток линейного проводника равны между собой, они направлены противоположно, и их магнитные потоки в сердечнике катушки дифференциального трансформатора взаимно компенсируются — ЭДС не наводится, нет причин для аварийного размыкания УЗО.

Ежели теперь произойдет замыкание или утечка на землю, то ток линейного проводника окажется больше тока нейтрального проводника — магнитные потоки в сердечнике дифференциального трансформатора перестанут быть взаимно скомпенсированными — во вторичной обмотке трансформатора наведется ЭДС. Следящее устройство внутри УЗО это обнаружит, и соленоид тут же перестанет удерживать контакт — цепь, в которой обнаружена утечка, разомкнется действием пружины на контакт за долю секунды, и поражение человека током будет на корню пресечено.

Подробнее про устройство и принцип действия УЗО смотрите здесь: Виды и типы УЗО, какие УЗО существуют и в чем их различие

Условные плюсы не установки УЗО на линию освещения

Итак, если вы не поставили УЗО на линию освещения, то чем это обернется? Преимуществ минимум два.

Во-первых, вы сэкономите деньги на покупке УЗО, ведь модель известной проверенной марки стоит не дешево, а если уж УЗО и покупать — так покупать качественное.

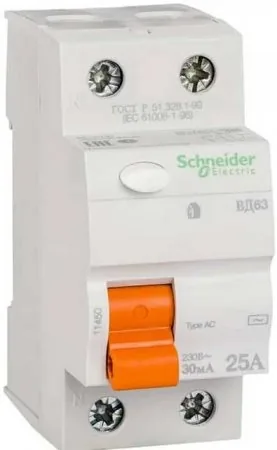

Во-вторых, вы не займете лишнее место внутри щита, ведь даже однофазное УЗО занимает целых два модуля на DIN-рейке, а место в щите порой очень в дефиците, не лучше ли применить его более целесообразно (в зависимости от ваших приоритетов и текущих задач).

Таким образом, если ваш бюджет, как и место внутри щита, ограничены, то УЗО на освещение можно и не ставить.

Очевидные минусы не установки УЗО на линию освещения

Минусы в этой ситуации значительно тяжелее плюсов. Очень многие современные осветительные приборы обладают электропроводящими корпусами или как минимум проводящими частями корпусов. Собирая такой прибор, человек может не заметить как повредившаяся изоляция оголила провод, и тот уже соприкасается с корпусом где-то внутри прибора.

Чем это чревато? Корпус осветительного прибора (фонарь, люстра, светильник, бра) может случайно оказаться под напряжением, и при попытке например вкрутить лампочку или протереть пыль на абажуре, человек окажется поражен электрическим током.

То же и с патронами: если к наружной резьбовой его части присоединен фазный провод, а нейтральный - ко внутреннему контакту — опасность поражения током повышается, правильнее фазный провод присоединять к центральному контакту патрона. В любом случае, даже при замене лампочки возникает риск поражения, если невзначай дотронуться до резьбы. Если будет установлено УЗО — человек будет защищен, если УЗО отсутствует — возникает риск.

Похожая ситуация может возникнуть и в случае ремонта. Сверля стену, вы рискуете случайно наткнуться сверлом на фазный провод. Если не будет защиты, то возможно поражение током, не говоря уже о коротком замыкании. Если же будет предусмотрительно установлено УЗО — цепь мгновенно обесточится, и у вас появится время на устранение проблемы.

А в случае намокания проводки или затопления? Здесь УЗО вперед человека среагирует на опасную ситуацию — намокший участок под напряжением мгновенно будет обесточен, опасность поражения током будет предотвращена. Что и говорить о ванной комнате, где повышенная влажность — обычное дело? Здесь защита линий освещения посредством УЗО в крайней степени желательна.

Плюсы установки УЗО на линию освещения перевешивают любые возражения

Итак, как вы уже поняли, плюсы установки УЗО значительно более выгодны, чем плюсы не установки УЗО. Установив УЗО, потратив деньги и время один раз, вы получаете гарантию защиты от аварии и от поражения людей электрическим током. Таким образом, УЗО на освещение - однозначно ставить!

Андрей Повный
