Для электромонтёра коммутационная аппаратура является одним из основных устройств, с которыми приходится работать. Автоматические выключатели несут как коммутационную, так и защитную роль. Ни один современный электрощит не обходится без автоматов. В этой статье мы рассмотрим, как устроен и работает автоматический выключатель.

Определение

Автоматический выключатель - это коммутационный прибор, предназначенный для защиты кабелей от критических значений токов. Это нужно для того, чтобы избежать повреждений токопроводящих жил проводов и кабелей в случае межфазных замыканий и замыканий на землю.

Важно: Основная задача автоматического выключателя - защитить кабельную линию от последствий протекания токов короткого замыкания.

Основными характеристиками автоматических выключателей являются:

  • Номинальный ток (1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160, 250, 400, 630, 1000, 1600, 2500, 4000, 6300);

  • Напряжение коммутации;

  • Время токовая характеристика.

Наибольшее распространение автоматы получили в бытовых и промышленных электросетях с напряжением 220/380 вольт. Напряжения приведены для отечественных электросетей. За рубежом они могут отличаться. В высоковольтных линиях используются релейные схемы и трансформаторы тока. Время-токовая характеристика отражает, через какой промежуток времени и при какой величине тока относительно номинального произойдет размыкание его контактов. Пример её изображен на рисунке ниже:

Устройство и принцип работы автоматического выключателя » Сайт для электриков - статьи, советы, примеры, схемы

Принцип работы

Автоматический выключатель (АВ) - это коммутационный аппарат, который содержит два вида защиты:

  • Электромагнитный расцепитель.

  • Тепловой расцепитель.

Каждый из них выполняет одну и ту же работу - размыкание силовых контактов, но при разных условиях. Рассмотрим их подробнее.

При протекании токов через автомат ниже номинального его контакты будут замкнуты бесконечно долго. Но при незначительном превышении тока тепловой расцепитель, представленный биметаллической пластиной, разомкнет их.

Чем больше ток, протекающий через контакты автоматичсекого выключателя, тем быстрее произойдет нагрев биметаллической пластины - это описывается во время токовой характеристике и обозначается быстродействием автомата (буква около номинального тока в маркировке). В зависимости от того насколько перегружен по току автомат зависит время его отключения, это могут быть и десятки минут, а могут быть и единицы секунд.

Электромагнитный расцепитель срабатывает при быстром росте тока. Величина тока его срабатывания на порядки превышает номинальный ток.

Отсюда возникает вопрос: "Так зачем же автомату две защиты, если можно просто сконструировать его так, чтобы он выключался сразу при превышении номинального тока?"

Ответа на этот вопрос два:

1. Наличие двух защит увеличивает надежность системы в целом.

2. При подключении к автоматическому выключателю устройств ток, у которых изменяется в процессе пуска и работы, чтобы не происходило ложных срабатываний. Например, у электродвигателей пусковой ток может в десятки раз превышать номинальный, а также при их работе могут возникать кратковременные перегрузки на валу (допустим, токарный станок). Тогда при затяжном пуске будет также выбивать автомат.

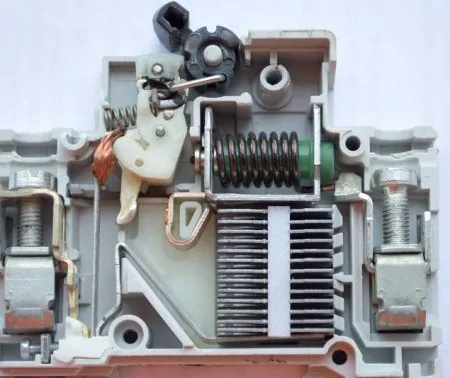

Устройство

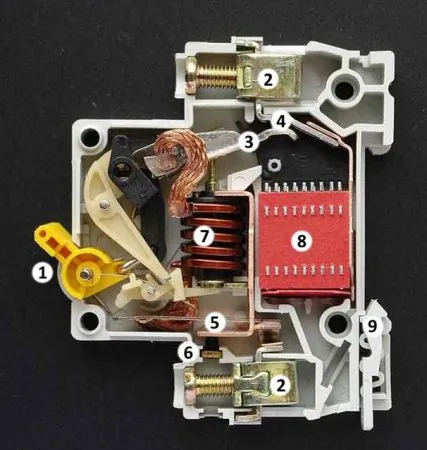

Автоматический выключатель состоит из:

  • Корпуса (на рисунке – 6).

  • Клемм для подключения токопроводящих жил (на рисунке – 2).

  • Силовых контактов (на рисунке – 3, 4).

  • Дугогасительной камеры (на рисунке – 8).

  • Рычагов соединенных с кнопками или флажками для его включения и отключения (замыкания и размыкания контактов) (на рисунке – 1 и то, с чем он соединен).

  • Теплового разъединителя (на рисунке – 5).

  • Электромагнитного разъединителя (на рисунке – 7).

Цифрой 9 обозначена защелка для крепления на дин-рейку.

К клеммам (обычно верхним, на практике не имеет особого значения) подключается питания, к клеммам на противоположной стороне подключается нагрузка. Ток проходит через силовые контакты, катушку электромагнитного разъединителя, тепловой разъединитель.

Электромагнитная защита выполнена в виде катушки из медного провода, она намотана на каркасе, внутри которого расположен подвижный сердечник. Катушке содержит от нескольких единиц до пары десятков витков, в зависимости от её номинального тока. При этом, чем меньше номинальный ток, тем больше витков и меньше сечение провода катушки.

При протекании тока через катушку вокруг неё образуется магнитное поле, которое воздействует на подвижный сердечник внутри. В результате чего он выдвигается и толкает рычаг, в результате чего силовые контакты размыкаются. Если смотреть на рисунке – то рычаг находится ниже катушки, и когда её сердечник опускается – механизм приводится в действие.

Тепловая защита нужна для длительных превышений тока. Она представляет собой биметаллическую пластину, которая при нагреве изгибается в одну из сторон. При достижении критического состояния она толкает рычаг, и контакты разъединяются. Дугогасительная камера нужна для гашения дуги, которая возникает вследствие размыкания цепи под нагрузкой.

Процесс дугообразования зависит от характера нагрузки и её величины. При этом при отключении индуктивной нагрузки (электродвигатель) возникают более сильные дуги, чем при коммутации активной нагрузки. Газы, образовавшиеся в результате её горения, отводятся через специальный канал. Это в разы повышает срок службы силовых контактов.

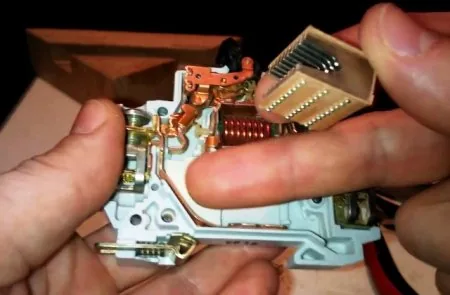

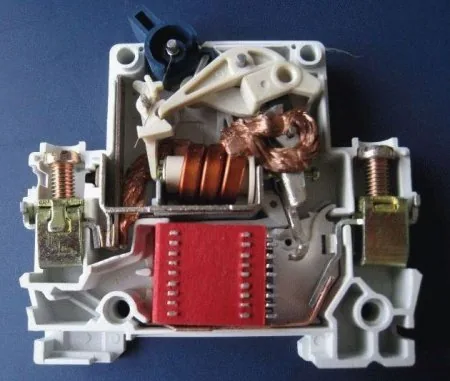

Дугогасительная камера состоит из набора металлических пластин и диэлектрических крышек. Заключение Раньше автоматические выключатели ремонтировали, и можно было собрать из нескольких один нормально функционирующий. Была возможность отрегулировать и заменить силовые контакты и другие его узлы.

В настоящее время автоматы заключены в неразборный литой или собранный с помощью заклепок корпус. Их ремонт нецелесообразен, сложен и займет много времени. Поэтому автоматы просто заменяют новыми.

Смотрите также:

Необычная история обычного автоматического выключателя

Маркировка автоматических выключателей: значение и расшифровка

Как учитываются токи у автоматических выключателей

Алексей Бартош
