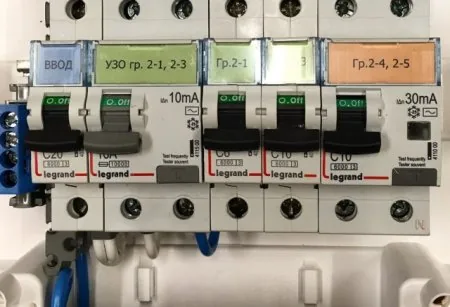

УЗО – устройство защитного отключения или выключатель дифференциального тока устанавливается для защиты человека от поражения электрическим током. Однако не все знают, что УЗО бывают двух типов: электронные и электромеханические. В этой статье мы расскажем о том, в чем отличия УЗО разных типов и как определить тип при покупке.

Содержание статьи

  • Принцип действия УЗО

  • Электронное и электромеханическое

  • Отличия в эксплуатации

  • Как отличить УЗО различных типов при покупке

  • Отличия внутренней конструкции

Принцип действия

В общем виде принцип действия УЗО заключается в следующем: когда ток через фазный провод отличается от тока через нулевой провод – срабатывает реле, которое отключает нагрузку. Определение тока происходит с помощью дифференциального трансформатора и поляризованного реле.

Ситуация, когда по фазному и нулевому проводу протекают токи разной величины, может произойти, если у какого-нибудь электроприбора происходит утечка на корпус. Утечка на корпус происходит, если изоляция какого-то из проводников электроприбора повредилась и касается корпуса, это относится как к изоляции обмоточных проводов электродвигателей, так и внутренней проводки устройства.

Если корпус заземлен – УЗО сработает. Если корпус не заземлен – току некуда будет стекать, но если вы коснетесь его рукой, ток через ваше тело уйдет на землю, в этот момент сработает УЗО и защитит вас. Даже если вы случайно коснетесь открытого фазного провода – ничего вас не ударит током, т.к. УЗО разомкнет цепь, ведь произойдет утечка тока по цепи: Фазный провод – ваше тело – земля.

Каждое из УЗО настроено на какой-то ток утечки, это такая характеристика, которая описывает, при каком токе реле в УЗО отключит нагрузку от ввода электроэнергии. Это и есть основной характеристикой.

Электронное и электромеханическое

Электронное – как понятно из названия содержит в своем корпусе плату с электронными компонентами, которые и отвечают за его работу. Электромеханическое – содержит в своем корпусе дифференциальный трансформатор. На корпусе УЗО обоих типов есть индикатор срабатывания и кнопка для проверки исправности.

Когда вы нажимаете кнопку, вы замыкаете фазу на ноль через резистор. При этом кнопка замыкает фазу до трансформатора на ноль после трансформатора тока или наоборот, зависит от того как вы подключите провода. В результате чего трансформатор и детектирует разность токов между фазой и нулем.

Ток этого замыкания задаётся с помощью резистора, а для обеспечения правильной соответствия чувствительности УЗО номинальной подбирается его соответствующее сопротивление, но как потребителей и пользователей эти тонкости нас не особо касаются.

Отличия в эксплуатации

Для работы электронного УЗО должно поступать на плату питание, оно берется прямо с уже подключенного фазы и нуля. Электромеханическое УЗО сработает и без наличия напряжения. Возникает логичный вопрос:

Если УЗО защищает от поражения электрическим током, то, как же он возникнет, если нет напряжения?

Речь идет о нештатных ситуациях в электропроводке. Например, если на распределительном щите в подъезде или на вводе в дом/квартиру отгорел ноль. Ни один электроприбор не будет работать в квартире. Фаза останется в розетках, и если где-то есть пробой на корпус, а вы его коснетесь – то непременно получите удар электрическим током, если конечно у вас нет УЗО на вводе.

Но дело обстоит не столь однозначным образом. Электромеханическое УЗО сработает, ведь полноценного питания для него не нужно, а нужна разность токов межу проводами. То есть при касании фазного провода или корпуса поврежденного электроприбора, через фазный провод потечет ток утечки через ваше тело на землю, а через нулевой – нет. Разность токов есть – срабатывает реле.

В случае использования электронного устройства защитного отключения защита не сработает, так как его плата обесточена.

Также не стоит забывать, что в наших сетях скачки напряжение случаются довольно часто, а электроника не любит таких «случайностей».

Как отличить УЗО различных типов при покупке

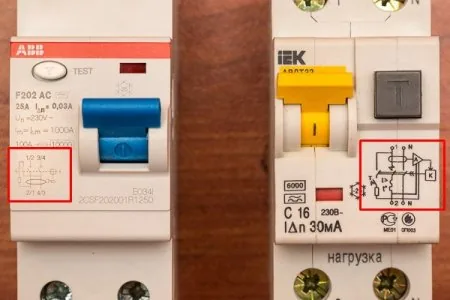

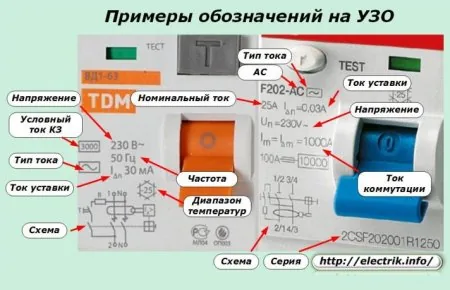

Первым делом при покупке обратите внимание на схему, изображенную на корпусе, на рисунке она заключена в красный квадрат.

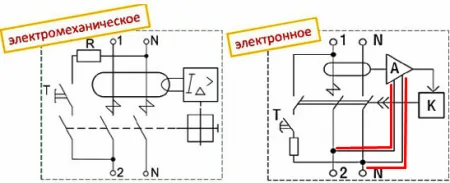

Слева изображено электромеханическое, а справа электронное УЗО. Но схемы очень похожи, с первого взгляда можно и не заметить различий, давайте рассмотрим их поближе.

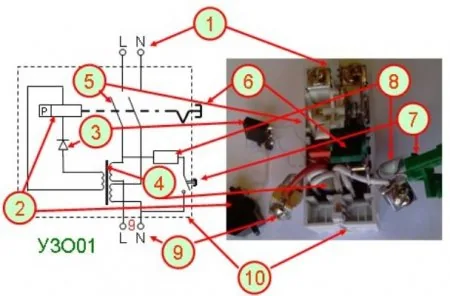

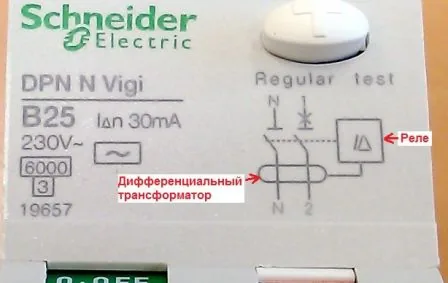

На этом рисунке вы видите расшифровку элементов схемы электромеханического защитного аппарата. Обратите внимание на то, что выделено красным цветом – это и есть линия питания платы с электроникой.

Давайте для закрепления посмотрим на подборку схем УЗО.

Вот пример дифавтоматы с электронным УЗО. Обращаем внимание на две линии питающие плату.

Этот прибор электромеханический. На схеме вы видите, что к реле подведен только сигнал с дифференциального трансформатора.

Как отличить электронное УЗО и электромеханические: особенности устройства и применения » Сайт для электриков - статьи, советы, примеры, схемы

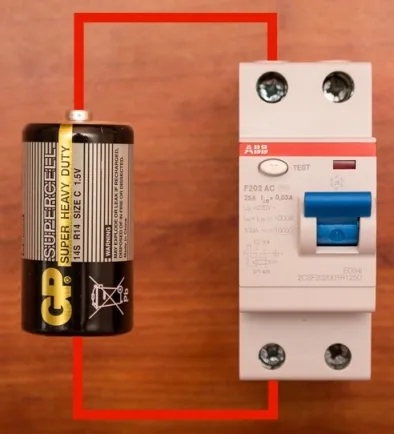

Способ проверки – это подключить батарейку к одному из полюсов УЗО, принцип действия аналогичен – ток батарейки пойдет через одну из линий, сработает дифференциальный трансформатор, этот способ работает только с ЭЛЕКТРОМЕХАНИЧЕСКИМИ приборами. Электронное в этом случае не сработает, т.к. плата остается обесточенной.

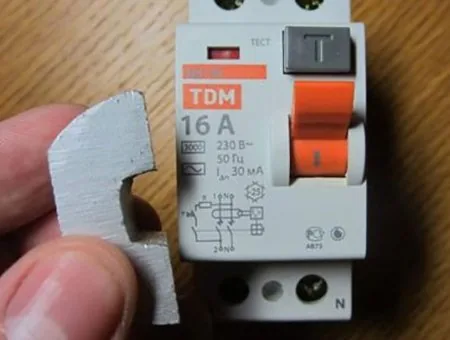

Ну и не стоит забывать о явлениях электромагнитной индукции, ведь если вы с помощью поля постоянного магнита наведете ЭДС на дифференциальный трансформатор – реле тоже сработает и УЗО отключится, опять же работает способ с ЭЛЕКТРОМЕХАНИЧЕСКИМИ.

Отличия внутренней конструкции

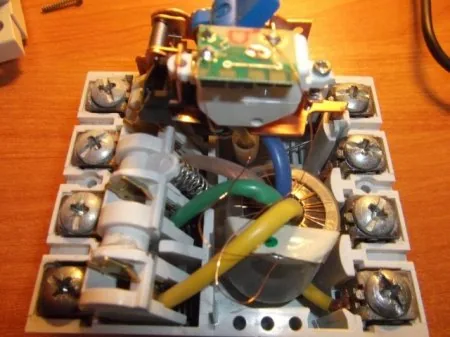

В качестве дополнения к статье было решено показать несколько фотографий разобранных УЗО разных типов.

Ниже изображено электромеханическое:

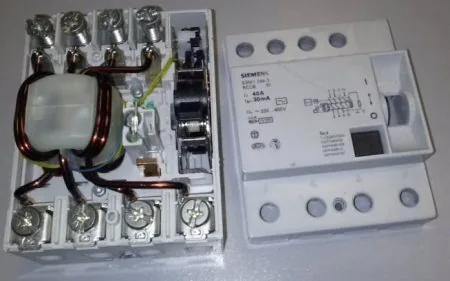

Трёхфазный экземпляр:

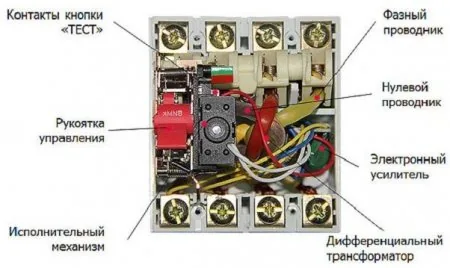

Ниже изображено электронное УЗО в разобранном виде:

Заключение

Подведем итоги, электромеханическое УЗО обеспечивает более надежную защиту, чем электронное. Оно сработает даже при отсутствии питания. В жилых помещениях лучше использовать электромеханическое. Для его проверки при покупке обращайте внимание на схему, и если вам позволит продавец-консультант, используйте метод с батарейкой, стоит отметить, что если УЗО не сработало от батарейки – смените её полярность.

Алексей Бартош

Надеюсь, что эта статья была для вас полезной. Смотрите также другие статьи в категории Секреты электрика, Электрообзоры, Все про автоматы и УЗО
