С автоматическими выключателями знакомы все. В народе их называют просто «автомат». И у каждого в доме или квартире есть как минимум один, а то и два таких прибора. Автоматы защищают проводку от аварийных ситуаций и предотвращают их развитие. На их корпусе производители печатают целый ряд текста, но не все понимают, о чем там говорится. Эта статья поможет вам расшифровать маркировку автоматических выключателей.

Содержание статьи

• Расшифровка маркировки автоматов

• Серия автоматов

• Номинальный ток

• Предельный ток отключения и класс токоограничения

• Время-токовая характеристика

• Напряжение и частота

• Схема выключателя

• Примеры расшифровки маркировок автоматических выключателей

Расшифровка маркировки автоматов

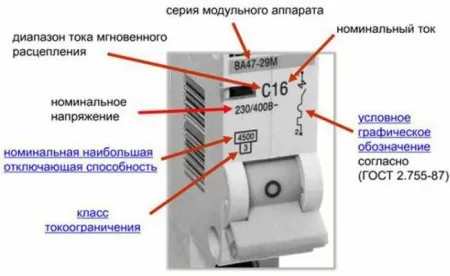

По внешнему виду большинства нельзя определить на какой ток он рассчитан, единственное, о чем можно догадаться по его размерам – большой или малый ток он пропускает и на сколько фаз (полюсов) рассчитан. Как определить характеристики автомата? Нужно просто прочесть маркировку. И так что вы можете увидеть на корпусе автоматического выключателя:

1. Название производителя.

2. Серию или модель.

3. Номинальный ток.

4. Номинальные напряжение и частоту.

5. Время токовую характеристику.

6. Иногда изображает его внутреннюю схему.

Но не на каждом автомате присутствует полный набор этой информации, где-то её больше, где-то меньше. В этом вы убедитесь прочитав статью до конца и рассмотрев все иллюстрации.

Рассмотрим всё по порядку

Популярными производителями автоматических включателей являются:

• ABB;

• IEK;

• Schneider electric;

• Legrand.

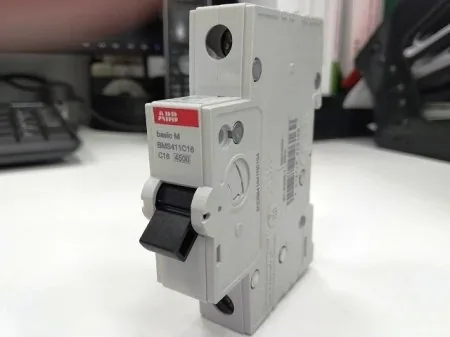

Фактически производителей гораздо больше. На картинке ниже вы видите, где это указано:

Серия автоматов

Маркировка серии автоматов позволяет найти полную документацию со всеми техническими характеристиками и особенностями модели. Она указывается либо под логотипом фирмы-производителя, либо в другом месте.

Номинальный ток

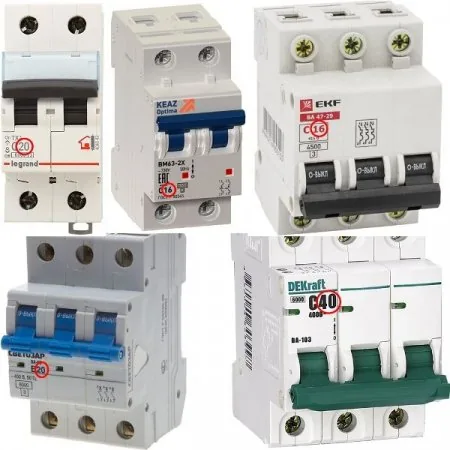

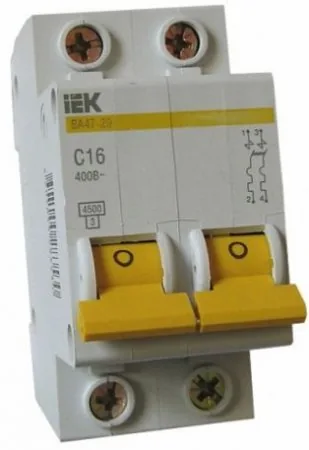

Это основная величина, по которой выбирают автоматический выключатель. Это номинальное значение тока, которое он может выдержать в течение долгого времени. Это всегда указывается на автоматических выключателях, как на этих примерах:

В зависимости от потребностей подбирают соответствующий автомат, в квартирах обычно ставят от 16 до 32А.

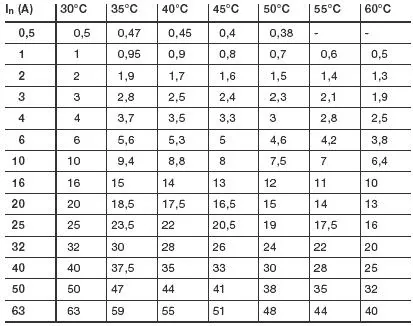

В таблице приведена часть ряда автоматических выключателей и значения номинальных токов при различных температурах окружающей среды.

Предельный ток отключения и класс токоограничения

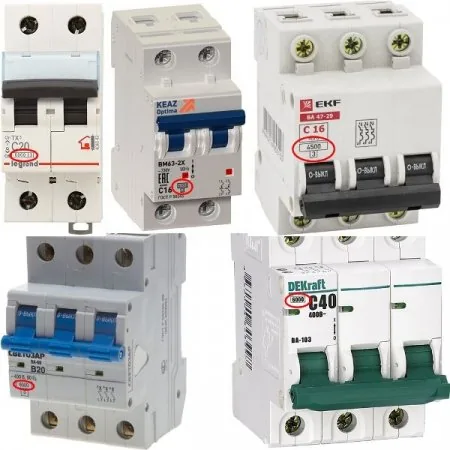

На маркировке он часто обведен квадратом, указывается мелким шрифтом:

Предельный ток отключения – это величина тока короткого замыкания в тысячах Ампер, например 4500А или 6000А. При таком токе КЗ автомат успешно отключится и не выйдет из строя. Нужно учитывать этот момент, подбирая предельную величину выше чем ток КЗ на данной линии.

В бытовых электроцепях на этот фактор почти не обращают внимание. Автомат может сгореть или залипнуть если ток КЗ в защищаемой цепи превысит это значение, если автомат залипнет (т.е. контакты останутся замкнутыми) то в лучшем случае отгорят клеммы на проводе, в худшем – может произойти возгорание.

Другими словами предельный ток отключения – это коммутационная способность автоматических выключателей.

Сразу под ним указан класс токоограничения это цифра 1, 2 или 3. Обозначает временной интервал в течение которого автомат может ограничить ток короткого замыкания.

Время-токовая характеристика

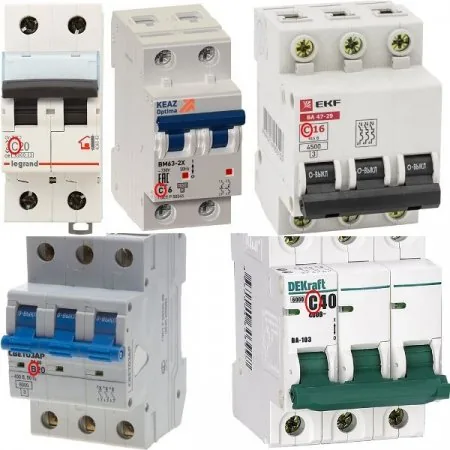

Вторая по важности характеристика при выборе автоматического выключателя – это время-токовая характеристика. При превышениях номинального тока автоматический выключатель размыкается и ток перестает течь по проводам. При каком превышении тока и как быстро разъединится выключатель зависит как раз от время-токовой характеристики. Она обычно указывается перед током.

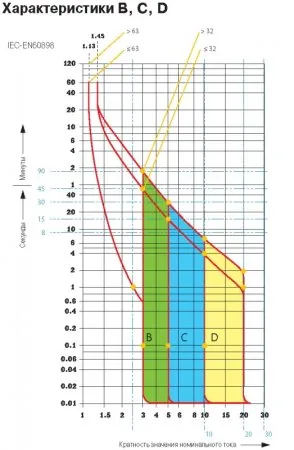

В быту наиболее распространены автоматы с буквами BCD, их время-токовая характеристика изображена ниже:

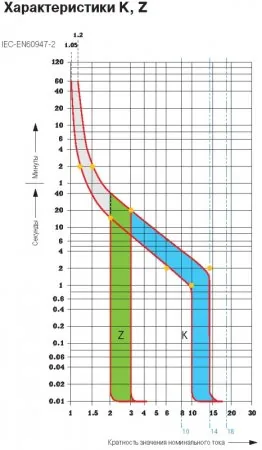

Но есть и другие модели.

Она нужна для того чтобы определить для каких целей предназначен автомат и каково его быстродействие при отключении. Это важно, например, при подключении двигателей, чтобы автомат преждевременно не сработал, если произойдет затяжной пуск и другое.

Как правильно выбрать автоматический выключатель расказано здесь:

Как выбрать автоматический выключатель с учетом всех факторов

Как учитываются токи автоматического выключателя

Как работают время-токовые характеристики автоматических выключателей и предохранителей

Напряжение и частота

На корпусе автоматического выключателя часто указывают и номинальное напряжение, на которое он рассчитан.

Схема

Среди многочисленных маркировок можно найти и схему выключателя, она не несет особой ценности, для электрика.

Для чего это нужно?

Такая широкая маркировка нужна, для оперативной замены вышедших из строя автоматических выключателей и подбора подходящих аппаратов при монтаже электроцепей, без обращения к справочникам и технической документации.

Примеры расшифровки маркировок

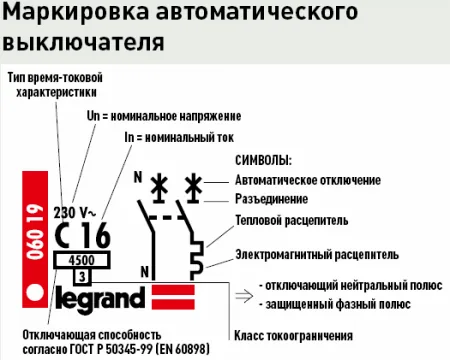

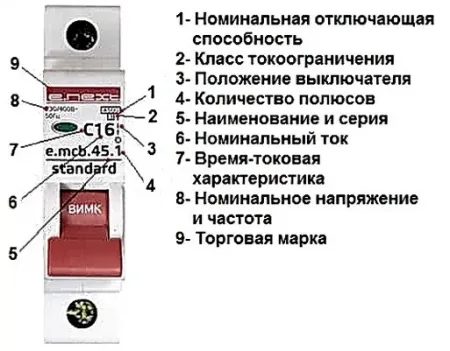

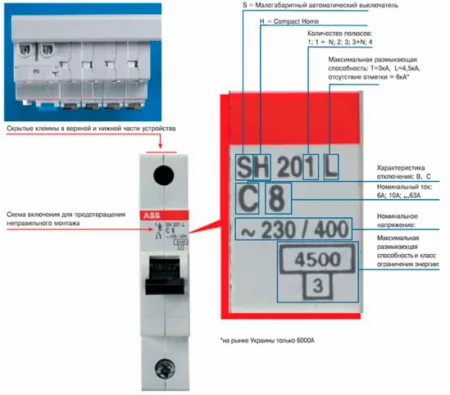

Для закрепления пройденного материала мы подобрали несколько примеров расшифровки маркировок на различных автоматических выключателях.

Заключение

Подведем итоги – маркировка автоматических выключателей включает в себя важные и вспомогательные данные. Благодаря ей электромонтер может определить тип, номинальный ток, предельный ток, время-токовую характеристику выключателя и быстро подобрать подходящий для защиты определенной линии.

Алексей Бартош
