УЗИП предназначено для защиты от импульсных перенапряжений. Его задача — быстро отвести опасный высокоэнергетический импульс в землю/заземление и защитить оборудование и сеть от последствий импульсных перенапряжений.

УЗИП не предотвращает появление перенапряжения, а ограничивает его уровень до безопасных значений. В сети устройство подключается параллельно нагрузке: в нормальном режиме оно не влияет на работу сети, а при скачке напряжения его сопротивление резко падает.

Где применяют УЗИП

УЗИП применяют для защиты жилых домов и квартир, промышленных предприятий, объектов с IT-инфраструктурой, общественных зданий и учреждений, а также в сельской местности.

По данным КЭАЗ, отдельно выделяются УЗИП для силовых цепей переменного тока, для информационных и телекоммуникационных линий, а также для солнечных электростанций.

Классы защиты УЗИП: I, II и III

УЗИП класса I (тип 1) предназначен для защиты от последствий прямого удара молнии и устанавливается на границе здания в главном вводном щите.

УЗИП класса II (тип 2) используется для защиты внутренних электрических сетей от коммутационных и индуктированных перенапряжений, а также от остаточного импульса после срабатывания УЗИП класса I.

УЗИП класса III (тип 3) обеспечивает финальную ступень защиты от остаточных перенапряжений и высокочастотных наводок и устанавливается ближе всего к нагрузке.

УЗИП классов I, II и III могут применяться каскадно. Также возможны комбинированные варианты I+II, II+III и I+II+III.

Типы УЗИП по принципу действия

По данным КЭАЗ, по принципу работы УЗИП делятся на коммутирующие, ограничивающие и комбинированные.

По данным КЭАЗ, коммутирующие УЗИП в нормальном состоянии не пропускают ток и при скачке напряжения переходят в проводящее состояние; у них указан нулевой ток утечки.

По данным КЭАЗ, ограничивающие УЗИП постепенно снижают сопротивление и ограничивают амплитуду импульса. В нормальном режиме через них проходит небольшой ток утечки.

По данным КЭАЗ, комбинированные УЗИП содержат оба элемента — коммутирующий и ограничивающий. В качестве примера указан разрядник, включенный последовательно с варистором.

Форматы исполнения и группы устройств

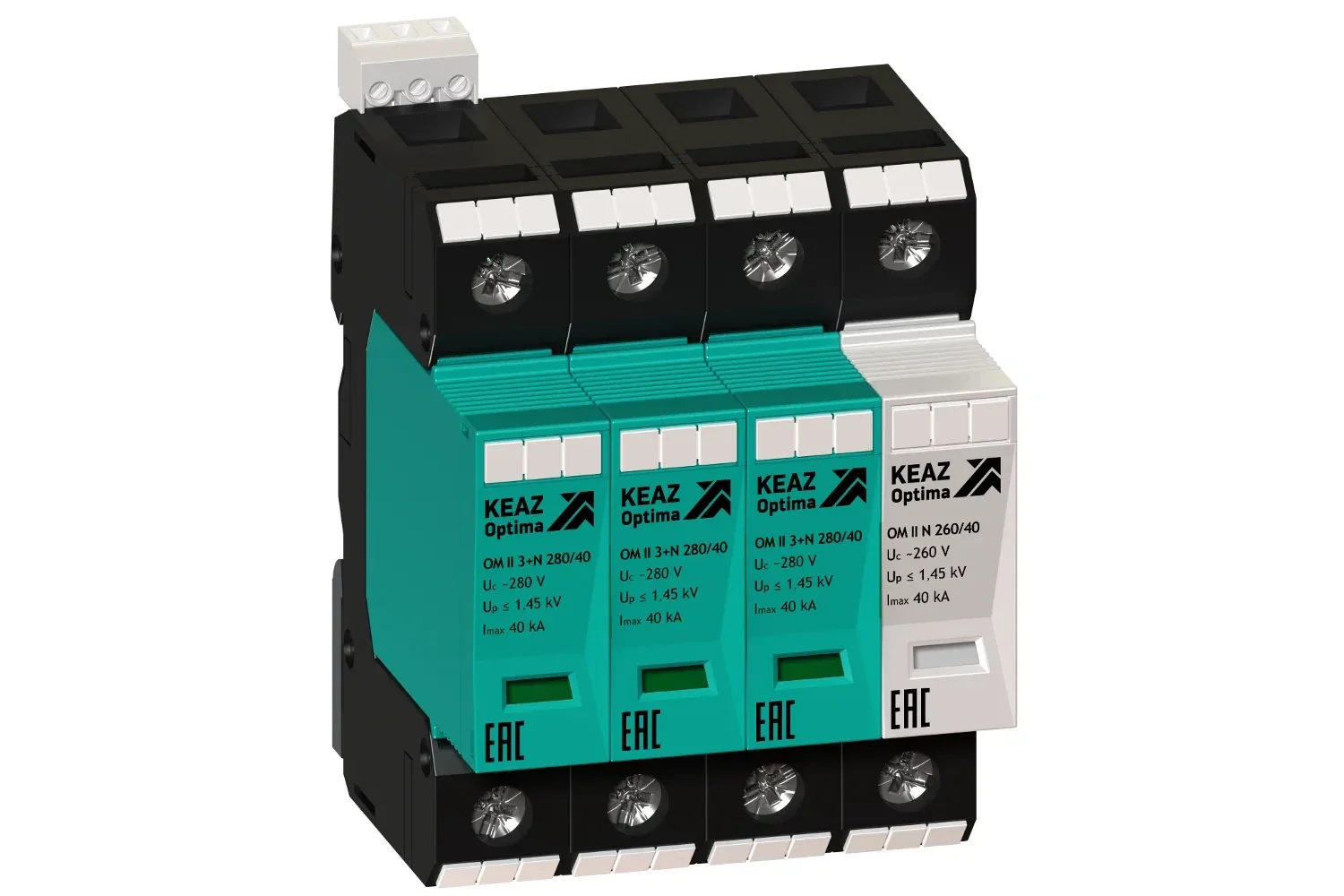

По данным КЭАЗ, наиболее привычный вариант — модульные УЗИП на DIN-рейку. Для локальной защиты техники применяются встраиваемые УЗИП класса III.

По данным КЭАЗ, по назначению УЗИП выделяются для силовых цепей переменного тока, информационных и телекоммуникационных линий, а также для солнечных электростанций.

Ключевые параметры УЗИП

По данным КЭАЗ, к основным параметрам УЗИП относятся Un, Uc, Iimp, In, Imax, Up, If и ta.

По данным КЭАЗ, для классов защиты указаны рекомендуемые уровни напряжения защиты: класс I — не более 2,5 кВ, класс II — не более 1,5 кВ, класс III — не более 1,25 кВ.

КлассРекомендуемое напряжение защиты
I≤ 2,5 кВ
II≤ 1,5 кВ
III≤ 1,25 кВ

Что важно для согласования ступеней защиты

По данным КЭАЗ, между ступенями УЗИП I и II, II и III должно быть расстояние не менее 10–15 метров кабеля. Если это невозможно, устанавливают координационный дроссель.

Защита самого УЗИП и сервисные функции

По данным КЭАЗ, если номинал автоматического выключателя выше допустимого тока защиты УЗИП, перед ним устанавливают предохранитель. В описании указаны значения: не менее 125 А для классов I и I+II, не менее 63 А для классов II и II+III и не менее 16 А для класса III.

Для варисторных УЗИП важна термозащита: конструкция должна включать тепловой расцепитель, отключающий модуль при критической температуре.

По данным КЭАЗ, современные УЗИП могут иметь визуальные индикаторы состояния, контакты дистанционной сигнализации и сменные модули.

Коротко

  • УЗИП защищает от импульсных перенапряжений и отводит импульс в заземление.
  • УЗИП не исключает появление перенапряжения, а ограничивает его уровень до безопасных значений.
  • Класс I защищает от последствий прямого удара молнии, класс II — внутренние сети, класс III — финальную ступень защиты.
  • УЗИП классов I, II и III могут работать каскадно.
  • По данным КЭАЗ, основные параметры УЗИП: Un, Uc, Iimp, In, Imax, Up, If и ta.

FAQ

Чем УЗИП отличается от устройства, которое просто предотвращает перенапряжение?

УЗИП не предотвращает появление перенапряжения, а ограничивает его уровень до безопасных значений.

Какая задача у УЗИП в сети — ограничивать перенапряжение или полностью исключать его появление?

УЗИП ограничивает уровень перенапряжения и отводит опасный импульс в заземление.

Какие классы УЗИП применяются для защиты от прямого удара молнии, внутренних сетей и финальной ступени защиты?

Класс I (тип 1) защищает от последствий прямого удара молнии, класс II (тип 2) — внутренние сети от коммутационных и индуктированных перенапряжений, класс III (тип 3) — финальную ступень защиты от остаточных перенапряжений и высокочастотных наводок.

Можно ли применять УЗИП классов I, II и III каскадно?

Да, УЗИП классов I, II и III могут применяться каскадно; также возможны комбинированные варианты I+II, II+III и I+II+III.

Какие бывают УЗИП по принципу действия?

По данным КЭАЗ, по принципу работы УЗИП бывают коммутирующие, ограничивающие и комбинированные.

Какие параметры считаются основными для выбора УЗИП?

По данным КЭАЗ, к основным параметрам относятся Un, Uc, Iimp, In, Imax, Up, If и ta.

Какие уровни напряжения защиты рекомендуются для классов I, II и III?

По данным КЭАЗ, рекомендуемые уровни такие: класс I — не более 2,5 кВ, класс II — не более 1,5 кВ, класс III — не более 1,25 кВ.
