УЗДП: как устройство распознает дуговой пробой и отключает линию

Что такое УЗДП и какую проблему оно решает

По данным IEK, УЗДП применяется для автоматизированного предупреждения пожара от искрения в электрических сетях и электроустановках, подключённых к питающей электросети.

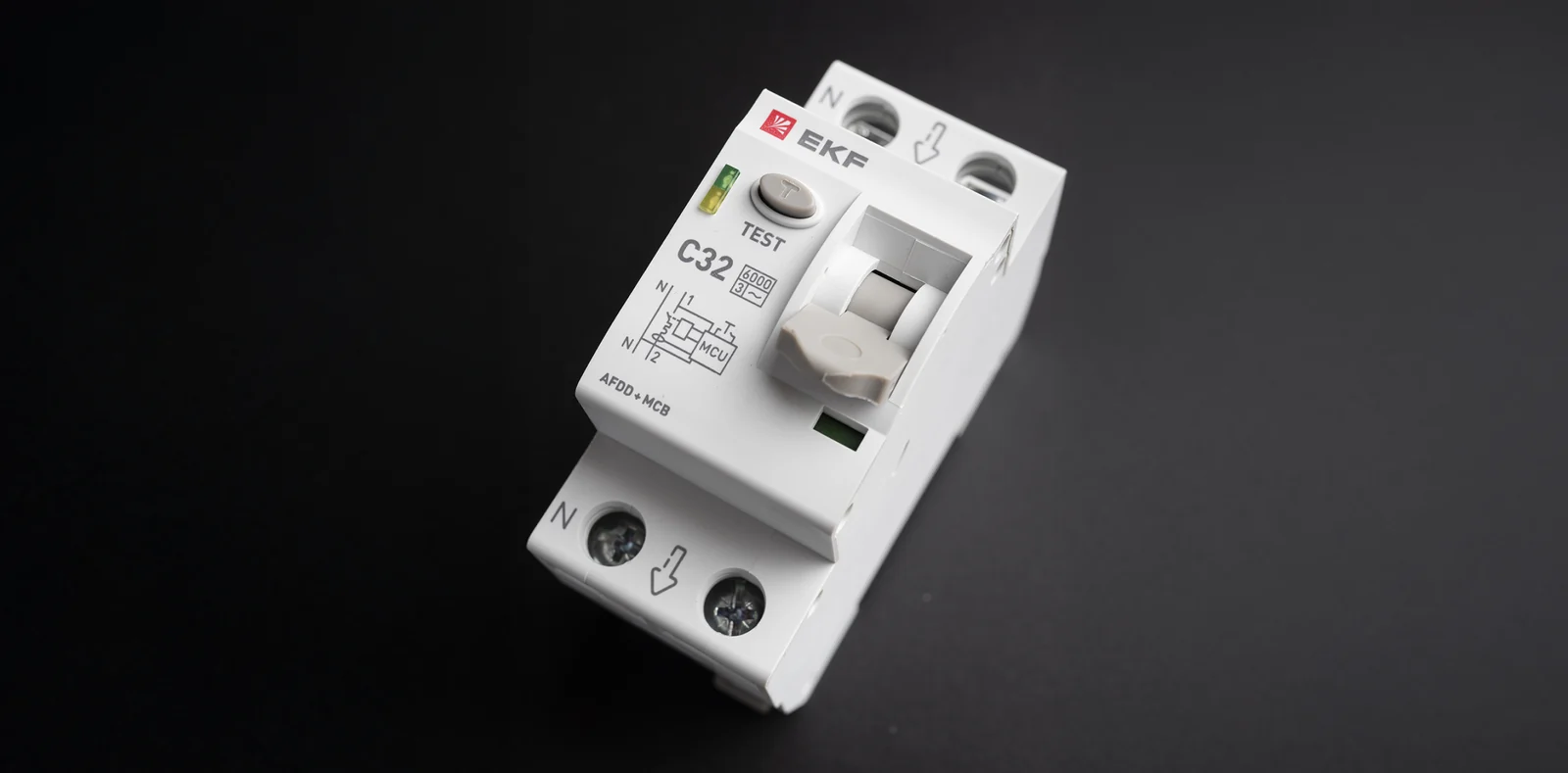

В описании EKF УЗДП следит за электрическим «поведением» в проводке, распознает характерные признаки опасной дуги и очень быстро отключает питание.

EKF также пишет, что дуговые пробои становятся скрытой, но частой причиной бытовых пожаров, особенно в старом или неграмотно смонтированном электрооборудовании.

Как возникает опасная дуга

По описанию EKF, электрическая дуга может возникать при нарушении целостности изоляции или при плохом контакте между проводниками.

В бытовой электропроводке EKF приводит такие примеры: обрыв провода внутри стены, ослабленное винтовое соединение в розетке и механическое повреждение кабеля.

По данным EKF, такая дуга описывается как длительный разряд с температурой до 4000 °C. В материале EKF указано, что он способен оплавить изоляцию и воспламенить древесину, пластик или пыль.

Как УЗДП распознает дуговой пробой

EKF пишет, что УЗДП не измеряет напряжение, а анализирует форму тока в защищаемой линии.

По данным EKF, при нормальной работе ток синусоидален. При возникновении дуги форма сигнала искажается: появляются высокочастотные компоненты, импульсные выбросы, нестабильность амплитуды и резкие фронты.

В материале EKF о линейке PROXIMA бренда EKF указано, что она использует цифровую обработку сигнала с АЦП, полосовыми фильтрами и алгоритмами распознавания.

По данным EKF, там же указана многоуровневая фильтрация: временные окна анализа, комплексные пороги и адаптивные алгоритмы.

Какие виды дуги различает EKF

EKF различает параллельную дугу между фазным и нулевым или заземляющим проводником и серийную дугу в последовательной цепи, например в месте плохого контакта.

По данным EKF, В том же материале серийная дуга названа наиболее коварной и трудноуловимой, а устройства, о которых пишет EKF, — способными детектировать ее благодаря высокочастотному анализу.

Как происходит отключение линии

По данным EKF, при распознавании устойчивой дуги устройство отдает команду на отключение автоматического выключателя.

В УЗДП типа PROXIMA это реализовано через встроенное реле, управляющее механизмом отключения.

EKF указывает, что время реакции составляет от 0,03 до 1–2 секунд в зависимости от характеристик дуги.

Какие подтвержденные ограничения у УЗДП

EKF прямо пишет, что УЗДП не заменяет качественный монтаж, исправную изоляцию или правильный подбор защитных аппаратов.

УЗДП IEK: что дополнительно известно о конкретной модели

IEK пишет, что УЗДП применяется для автоматизированного предупреждения пожара от искрения в электрических сетях и электроустановках, подключённых к питающей электросети.

В описании IEK устройство названо третьим этапом защиты от пожара после автоматических выключателей ВА, УЗО и АВДТ IEK.

IEK сообщает, что УЗДП IEK способно обнаруживать неисправности, связанные с дугой короткого замыкания, и вовремя отключать линии, в которых выявлено искрение.

Также IEK считает УЗДП IEK подходящим для офисных, промышленных и общественных сетей с большими нагрузками.

Отдельно IEK указывает, что в комплекте с УЗДП поставляется имитатор искрения для проверки зоны функционирования устройства и дополнительного тестирования.

IEK пишет, что самотестирование с реальным воспроизведением признаков искрения гарантирует проверку всех цепей распознавания и регистрации сигналов УЗДП.

Подтвержденные параметры УЗДП IEK

Коротко

• По данным IEK, УЗДП применяется для автоматизированного предупреждения пожара от искрения в электрических сетях и электроустановках.
• В описании EKF устройство анализирует форму тока, а не напряжение, и распознает дугу по искажению сигнала.
• EKF различает параллельную и серийную дугу и указывает, что реакция устройства составляет от 0,03 до 1–2 секунд.
• EKF прямо отмечает, что УЗДП не заменяет качественный монтаж, исправную изоляцию или правильный подбор защитных аппаратов.
• В описании IEK УЗДП названо третьим этапом защиты от пожара после автоматических выключателей ВА, УЗО и АВДТ IEK.
• Для УЗДП IEK указаны токи 16, 25, 32, 40 и 63 А, напряжение 230 В, максимальный ток короткого замыкания 6 000 А, диапазон от –25 до +40 °C, ширина 2 модуля и монтаж на DIN-рейку.

FAQ

Что делает УЗДП?

По данным IEK, УЗДП применяется для автоматизированного предупреждения пожара от искрения в электрических сетях и электроустановках, подключённых к питающей электросети. В описании EKF устройство следит за электрическим «поведением» в проводке, распознает признаки опасной дуги и отключает питание.

По чему УЗДП распознает дугу?

По описанию EKF, УЗДП не измеряет напряжение, а анализирует форму тока в защищаемой линии. При дуге появляются высокочастотные компоненты, импульсные выбросы, нестабильность амплитуды и резкие фронты.

Из-за чего может возникнуть электрическая дуга?

EKF пишет, что дуга может возникать при нарушении целостности изоляции или при плохом контакте между проводниками. В бытовой проводке приведены примеры: обрыв провода внутри стены, ослабленное винтовое соединение в розетке и механическое повреждение кабеля.

Какая температура дуги указана в описании EKF?

В описании EKF указана температура до 4000 °C.

Сколько времени занимает реакция УЗДП по описанию EKF?

EKF указывает время реакции от 0,03 до 1–2 секунд, в зависимости от характеристик дуги.

Какие номиналы тока приведены для УЗДП IEK?

IEK приводит номинальный рабочий ток 16, 25, 32, 40 и 63 А.

Есть ли у УЗДП IEK имитатор искрения в комплекте?

Да. IEK указывает, что в комплекте с УЗДП поставляется имитатор искрения для проверки зоны функционирования устройства и дополнительного тестирования.
