Что такое прожиг кабеля и как его выполняют

22.10.2018
287

Для чего выполняется прожиг кабеля и какие установки для этого используются. Порядок выполнения работ.


При работе электроустановок периодически возникают неисправности связанные как с электрооборудованием, так и с линиями питания. Изоляция со временем теряет свои параметры, трескается или повреждается другим способом. В результате этого происходит утечка тока либо на экран, либо на другую жилу. Для поиска места неисправности отключают концы кабеля и прозванивают, проверяют сопротивление изоляции мегомметром. Если замер сопротивления дал неудовлетворительные результаты приходят к заключению, что необходим ремонт линии. Прожиг кабеля – ответственная и сложная технологическая задача. Главное – это не повредить исправную часть кабеля, т.к. тогда будет необходимо заменять его полностью. При правильном прожиге ремонт линии заключается в удалении неисправного участка и замещении его исправным кабелем с соединительными муфтами. При повреждении соединительной муфты также может потребоваться наращивание кабеля. Далее мы расскажем читателям сайта Самэлектрик, как выполняется прожиг кабеля и какие установки для этого используют. Содержание:

Порядок выполнения работ


В принципе выделяют два вида повреждений – обрыв кабеля или одной из его жил и замыкание. Однако, замыкание не столь однозначно, оно может быть низкоомным и высокоомным. В первом случае, обычная прозвонка покажет КЗ, во втором – нет. Для уменьшения сопротивления поврежденного места необходимо прожечь изоляцию до образования низкоомного замыкания или перевода однофазного замыкания в 2-3-фазное.

Начальный этап прожига кабеля происходит под высоким напряжением, но с низким током. Под действием высокого напряжения происходит пробой изоляции и начинает протекать ток. Постепенно напряжение пробоя изоляции снижается вместе с сопротивлением поврежденного участка. По мере роста тока и снижения сопротивления, понижают напряжение прожига и повышают ток. Так добиваются снижения сопротивления с десятков кОм до единиц-десятков Ом. Напряжение снижают для ограничения мощности прожига. Этот процесс проводят как при постоянном, так и при переменном токе, алгоритмы работы установки зависят от конкретной модели.

Прожиг кабеля позволяет локализировать поврежденный участок, как визуально, так и по запаху гари и прочим последствиям процесса.


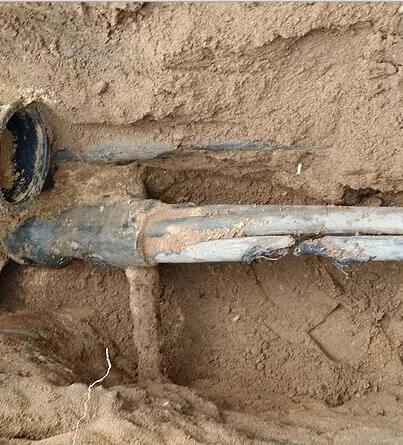

Что такое прожиг кабеля и как его выполняют

Среди типовых ситуаций можно выделить пробой в соединительной муфте. Тогда для прожига характерно снижение сопротивления в процессе выполнения работ и обратное повышение после его завершения. Другой случай, когда поврежденное место находится под водой и протекает практически постоянное значение тока, а сопротивление поврежденного участка остается в пределах 2-3 кОм. После прожига проводят поиск поврежденного места акустическим или индукционным методом.

При прожиге кабелей под высоким напряжением происходят пробои, а после 5-10 минут повторения процедуры напряжение пробоя снижается, тогда установку переводят на другую ступень прожига.

Если в процессе проведения прожига места повреждения силовых кабелей напряжение пробоя обратно повысилось, установку вновь переводят на большее напряжение и так, пока не добьются устойчивых низкоомных результатов и образования надежного металлического мостика между жилами.

Для разрушения металлического соединения, возникшего в результате пробоя, используют импульсные электродинамические воздействия, например, путем разряжения ёмкости двух исправных жил на третью и экран. Или используют ёмкость батареи конденсаторов заряженных до высокого напряжения (порядка 5 кВ) и ёмкости до 200 мкФ. От ёмкости прямо пропорционально зависит энергия разряда.

При первичном высоковольтном прожиге токи составляют доли и единицы ампер, а при дальнейших понижениях напряжения ток возрастает до сотен ампер. Этой процедурой занимаются специалисты из электролаборатории.

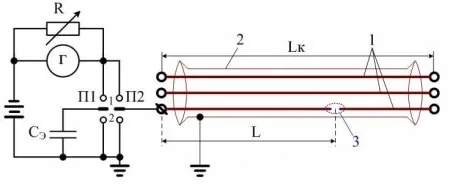

На картинке изображена одна из схем прожига кабеля, где нижняя жила повреждена:



Установки для прожига и диагностики кабеля

Такие установки весят достаточно много, а поврежденный кабель приходится искать где угодно: и в тоннеле, и под землей и в кабельной сборке. Поэтому электролаборатории обычно оборудуют передвижные установки на базе автомобилей или автобусов. Кроме установки автомобиль оборудуется бензиновым или дизельным генератором.



Установки для прожига места повреждения силовых кабелей обычно не универсальны, рассчитаны под конкретный ряд напряжений, регулируемых ступенчато или не имеют ступеней регулировки. Приведем несколько примеров:

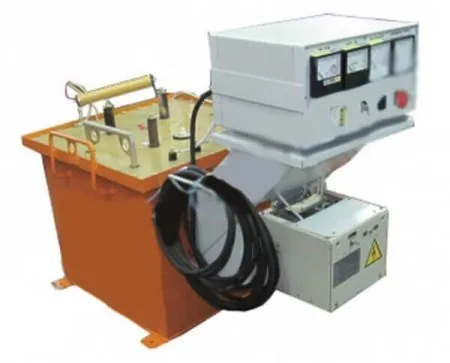

  • Установка АПУ 1-3М, выдаёт напряжение до 24 кВ, а ток до 30 А.
  • Установка ВУПК-03-25, напряжение 25 кВ, ток – 55А.
  • Установка ИПК-1, комбинированная, состоит из ВПУ-60 и МПУ-3 Феникс, прожигает напряжением до 60 кВ, выходные токи до 20А.

Низковольтная дожигающая установка: УД-300 и ВП-300, выдает 250 Вольт с током до 300А. Не имеют ступеней регулировки.

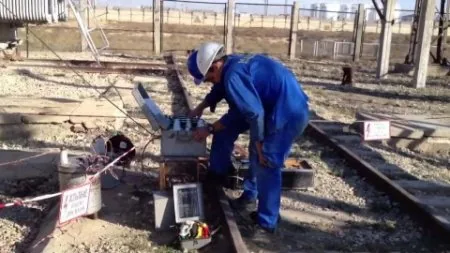

На видео ниже наглядно показано, как работает установка для прожига кабеля УПИ-10:


Полезное по теме:

  • Как найти повреждение кабеля
  • Прозвонка проводов и кабелей
  • Как пользоваться мегаомметром
