Схема подключения греющего кабеля теплого пола
Узнайте правильность подключения греющего кабеля, термодатчика и регулятора температуры в данной статье!

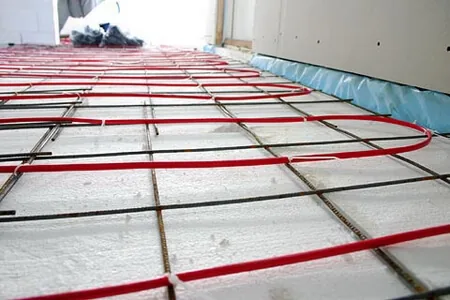

Греющий кабель используется для укладки теплого пола под плитку, а также для электрического обогрева водопроводных труб. Несмотря на то, что сам процесс монтажа трудоемкий, подключение не представляет ничего сложного. Сейчас мы рассмотрим типовую схему подключения греющего кабеля к терморегулятору и сети.
Итак, для начала Вы должны подготовить индикаторную отвертку, которая позволит определить фазу и ноль (если не предусмотрена цветовая маркировка проводов от сети). Также не помешает приобрести цветные кембрики, которыми можно будет обозначить группы контактов (к датчику, к регулятору, к кабелю).

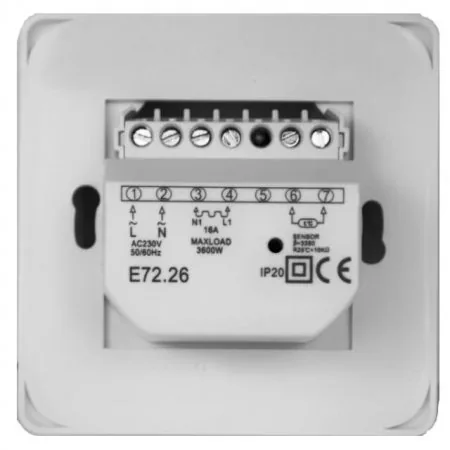

Далее терморегулятор устанавливается на стену, после чего к нему подводятся все элементы проводки.

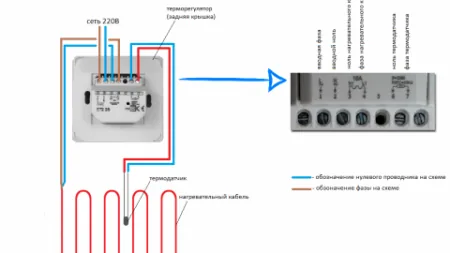

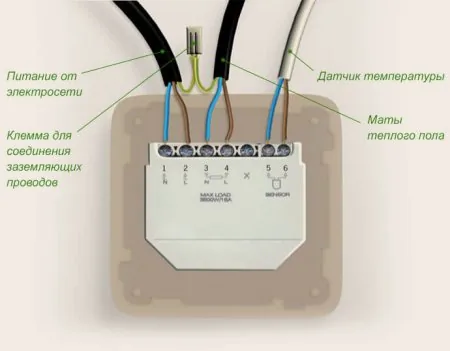

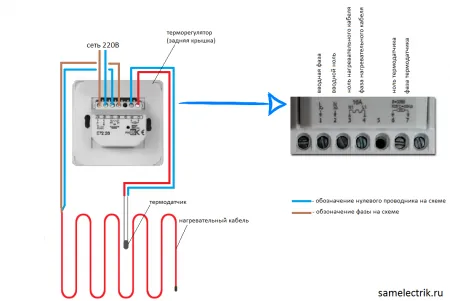

Схема подключения греющего кабеля к терморегулятору и сети 220 Вольт выглядит следующим образом:
Пояснения:
- Контакт под заземляющий провод в регуляторе температуре не предусмотрен, его нужно заводить отдельно от главного щитка. Соединяется вводная «земля» с землей нагревательного кабеля с помощью клеммных колодок wago.

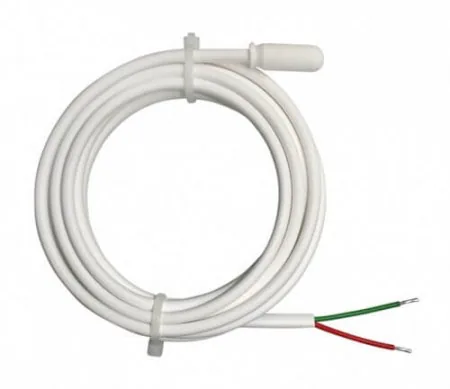

- Полярность контактов термодатчика не соблюдается производителем, ее нужно самому установить (с помощью тех же кембриков).
- Вводную фазу и ноль необходимо подводить через защитный автоматический выключатель и УЗО.
Увидеть весь процесс подсоединения вы можете на видео ниже:
Как подключить греющий проводник к электросетиВот и вся схема подсоединения электрического теплого пола к терморегулятору и сети. Как Вы видите, ничего сложного нет, главное не забудьте отключить электроэнергию перед монтажными работами!
Как подключить греющий проводник к электросети
