3 варианта подключения инфракрасного обогревателя

Обзор 3-х наиболее популярных схем подключения инфракрасного обогревателя к сети 220 Вольт.

Недавно мы предоставляли читателям «Сам электрика» статью о преимуществах и недостатках ИК обогревателей. Их установка довольно проста – необходимо всего лишь засверлить к стене крепления и запитать провода, выходящие с корпуса изделия. Чтобы Вы правильно осуществили электромонтаж, далее мы рассмотрим несколько принципиальных схем подключения инфракрасных обогревателей к электросети.

Для начала хотелось бы отметить, что для эффективного управления отоплением необходимо устанавливать в каждой комнате индивидуальный регулятор температуры. Типовая схема подключения инфракрасного обогревателя через терморегулятор выглядит следующим образом:

Чтобы Вам было понятнее: PE – заземление, L – фаза, N – ноль. Фазный проводник разрывается автоматическим выключателем. Заземление должно идти напрямую от распределительного щитка к излучателю тепла.

Если же в комнате будет сразу же несколько инфракрасных обогревателей, схема подключения должна выглядеть следующим образом:

Как Вы видите, ничего сложного нет, главное соблюдать цветовую маркировку проводов и перед электромонтажом обязательно обесточить линию.

Также хотелось обратить Ваше внимание на несколько важных моментов, относительно подключения ИК обогревателей:

1. Суммарная токовая нагрузка электрообогревателей не должна превышать предельное значение регулятора температуры.
2. Подключать устройство от розетки можно лишь в том случае, если суммарный потребляемый ток менее 10А. Если данное значение больше, питание должно осуществляться отдельным кабелем от распределительной коробки.
3. Обязательно линия должна быть защищена автоматическим выключателем.
4. Высота установки устройства должна быть не менее 2-х метров, иначе его действие может негативно повлиять на здоровье и самочувствие человека.

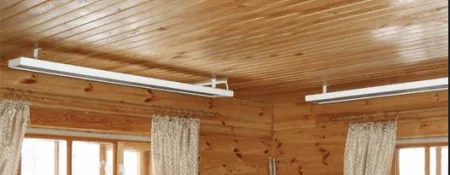

5. Размещать инфракрасную панель необходимо по центру потолка, чтобы тепло распределялось равномерно по комнате. Если обогревателей несколько – разместите их равномерно относительно всей площади потолка.
6. Обязательно осуществите расчет сечения кабеля по току, если будете вести отдельный проводник от распредкоробки. При выборе недостаточного диаметра жилы возможен выход электропроводки из строя.
7. Отдавайте предпочтение электронным терморегуляторам, они более функциональны и позволяют с помощью определенных режимов экономить электроэнергию.
8. Если суммарная мощность обогревателей свыше 3 кВт, необходимо добавить в схему магнитный пускатель.

Типовая схема подключения инфракрасного обогревателя через пускатель:
