Схемы подключения пленочного теплого пола к сети

23.10.2018
474

Типовые схемы соединения пленочного пола с терморегулятором. Узнайте, как правильно подключить теплый пол к сети 220 Вольт!


Обычно пленочное покрытие используют для укладки под ламинат, паркетную доску и линолеум. Постелить его на поверхности совсем несложно, нужно всего лишь разместить листы стык встык. Единственное, что может вызвать сложности – подсоединение системы к электросети 220 Вольт. Чтобы у Вас не возникло вопросов при монтажных работах, советуем просмотреть 2 простых схемы подключения инфракрасного теплого пола через терморегулятор.

Сразу же обращаем Ваше внимание на то, что производить подключение без терморегулятора неразумно. Данное устройство делает систему подогрева автоматической и к тому же позволяет сэкономить до 40% электроэнергии, а это довольно высокий показатель при расчете потребления электричества теплым полом.

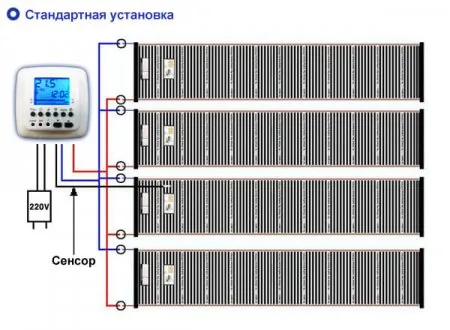

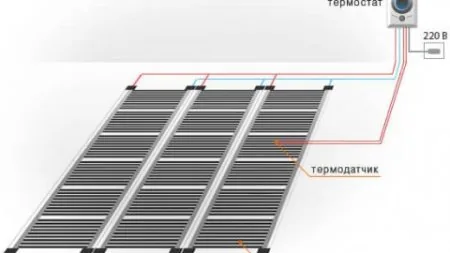

Итак, типовая схема подключения инфракрасной пленки через терморегулятор выглядит следующим образом:

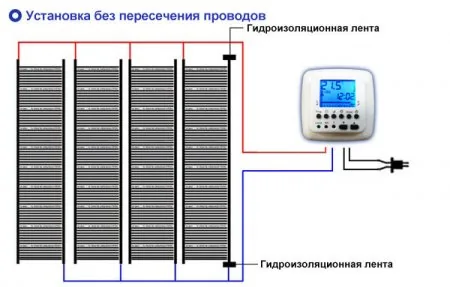

Как Вы видите, все довольно просто – вводные фаза и ноль подсоединяются к соответствующим клеммным колодкам на регуляторе температуры. Из остальных четырех разъемов выходят жилы на термодатчик и непосредственно инфракрасные обогреватели. Небольшой недостаток такой схемы заключается в том, что провода будут пересекаться между собой и путаться. Чтобы такого не произошло, рекомендуем использовать альтернативную схему подключения инфракрасного теплого пола своими руками:


В этом случае соединение проводов не такое запутанное. Все фазные проводники заводятся сверху, а нули – снизу. На работоспособность системы это никак не повлияет, но в то же время такой вариант электромонтажа обезопасит электрика-новичка от перепутывания фазы и нуля. Очень важное требование – будьте внимательными и соединяйте только одноименные разъемы, как показано на схеме.

Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что предоставленные электрические схемы подключения пленочного теплого пола через терморегулятор были для Вас понятными и полезными. Рекомендуем также ознакомиться с технологией укладки материала на видео примере, предоставленном ниже.


Видео инструкция по монтажу инфракрасной пленки от фирмы Caleo
