Способы подключения тепловентилятора к сети

Тепловентиляторы используются для отопления на даче, в гараже и даже теплице. Схемы подключения водяного тепловентилятора к сети предоставлены здесь!

На сегодняшний день тепловентиляторы могут использоваться для электрического отопления частного дома, дачи, гаража и даже теплицы. Данные устройства могут осуществлять подогрев воздуха только за счет электричества либо с помощью теплоносителя – горячей воды. Последний вариант является более экономичным и используется для бытовых нужд чаще. Чтобы Вы знали, как правильно подсоединить обогреватель к коммуникациям, далее мы предоставим типовые схемы подключения водяного тепловентилятора на 380 и 220 Вольт.

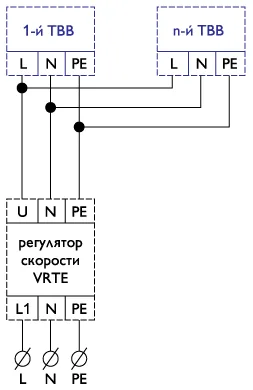

Итак, если мощность устройства не превышает 6 кВт, его можно подключать к однофазной сети. Единственное требование – произведите расчет сечения кабеля по току, чтобы выбрать подходящий диаметр жил для подсоединения к автоматике и электросети. В остальном же никаких сложностей возникнуть не должно. Схема подключения тепловентилятора к сети 220 Вольт выглядит так:

Если же мощность изделия свыше 6 кВт, тут не обойтись без трехфазной электропроводки. В этом случае провода от электросети будут разведены к клеммам следующим образом:

Как Вы видите, схема подключения тепловентилятора на 380 В к сети не имеет особых отличий от стандартного варианта. Единственное, на что следует обратить внимание – нулевой проводник. Не всегда в трехфазной сети его следует подсоединять, что зависит от самого двигателя установки. Обычно этот момент обговаривается в инструкции.

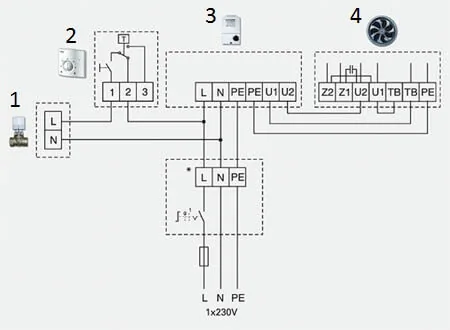

Если же Вы хотите сделать программируемую систему электрического отопления в частном доме, необходимо добавить в схему подключения водяного тепловентилятора термостат, контроллер и двухходовой клапан с сервоприводом. В этом случае типовой проект будет выглядеть так:

где:

1. Двухходовой клапан с сервоприводом. Его основная задача – перекрывать подачу теплоносителя по команде термостата.
2. Термостат. Используется для установки температуры воздуха в помещении.
3. Пятиступенчатый регулятор вращения двигателя.
4. Двигатель вентилятора.

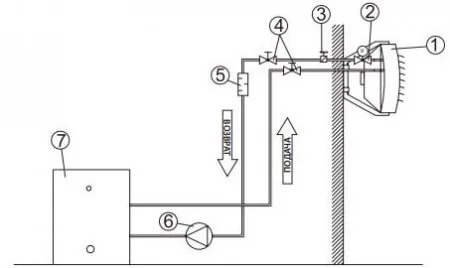

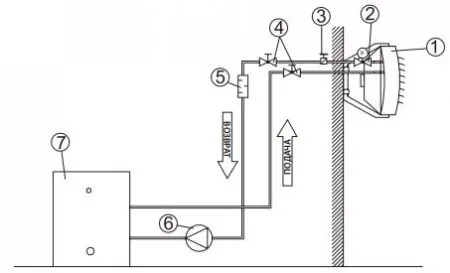

Такая система в сборе сделает электроотопление полностью автоматическим и экономичным, поэтому рекомендуем использовать именно ее. Ну и последний пример, который хотелось бы предоставить – схему подключения тепловентилятора с водяным источником тепла к системе отопления. Такой вариант подсоединения идеально подходит, если Вы используете обогреватель фирмы Volcano (волкано), которая пользуется популярностью на сегодняшний день.

Пояснения к схеме:

1. Водяной обогреватель.
2. Двухходовой клапан с сервоприводом.
3. Клапан для спуска воздуха в системе.
4. Запорная арматура (шаровые краны).
5. Фильтр грубой очистки теплоносителя.
6. Циркуляционный насос.
7. Электрокотел.

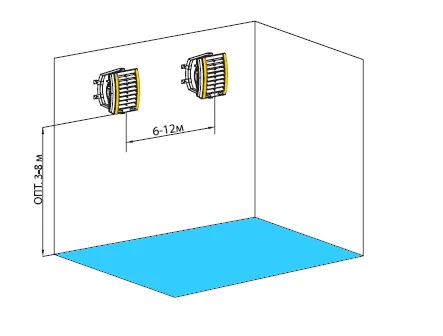

Помимо предоставленных проектов советуем Вам ознакомиться с оптимальными расстояниями для установки обогревателей. Учитывайте данные значения, чтобы система была максимально эффективной:

Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что предоставленные электрические схемы подключения тепловентилятора были для Вас полезными и понятными. Если Вы решили подключать устройство на 380 Вольт, обязательно руководствуйтесь инструкцией, которая идет в комплекте, чтобы электромонтаж был правильным и безопасным!
