Обзор существующих схем монтажа теплого пола в деревянном доме.


Теплый пол в деревянном доме можно смонтировать различными способами. Простой и современный подход – сухой монтаж по деревянному основанию. Есть и другой способ: кто-то назовет его классическим, а кто-то – устаревшим. Он требует устройства бетонного основания под кабелем, и, в некоторых случаях, дополнительной заливки или выравнивающего слоя сверху. И тот и другой вариант требует определенных знаний, которыми мы поделимся в данном обзоре. Какой нагревательный элемент можно укладывать на деревянное основание? Что входит в конструкцию «пирога» при установке кабеля в цемент? Что дешевле? Ответим на эти вопросы и рассмотрим несколько схем монтажа для разных типов теплых полов с примерами конкретных изделий. Содержание:

Что важно знать?


Устанавливать теплый пол можно одним из способов:

  • на существующем деревянном полу;
  • на деревянном полу с воздушной прослойкой (на лагах);
  • на бетонном основании;

От выбора системы обогрева будет зависеть, потребуется ли заливка цементом, выравнивающий состав, плиточный клей или мастика – то есть «мокрый» монтаж. Для обогрева деревянного пола подходят следующие типы нагревательных элементов: инфракрасная пленка, кабель на монтажной пластине, кабель на отрез, нагревательные маты.

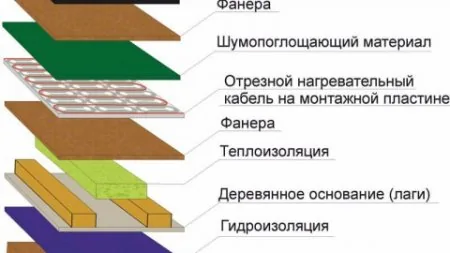

Забегая вперед, отметим, что установка нагревательных матов требует бетонного основания или цементно-песчаной стяжки. Это возможно предусмотреть не в каждом деревянном доме, и разве что на первом этаже. Инфракрасную пленку и кабели на пластинах можно устанавливать на деревянный настил. Греющий кабель отрезной можно укладывать и в стяжку, и сухим способом (на лагах). В последнем случае крайне важно правильно рассчитать мощность. А вот здесь можно посмотреть на конкретные теплые полы для деревянного дома, которые подходят для рассматриваемых в обзоре ситуаций.

На деревянном основании

Согласно требованиям европейских норм, запрещены к установке на деревянное основании пола кабельные системы обогрева с удельной мощностью 100 Вт/м2 и более. На инфракрасные пленки подобные ограничения не накладываются.

На бетонном основании

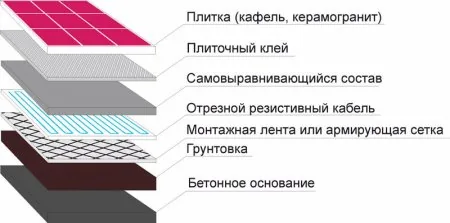

Если на первом этаже деревянного дома смонтирован бетонный пол по грунту или установлена стяжка по дереву (с учетом существующих правил и ограничений), то выбор нагревательного элемента для теплого пола становится шире.


[/b]

Товары:

SVK-20 (Thermo), Deviflex 10T (Devi), TXLP/2/17 (Nexans), TXLP/1/17 (Nexans).


Схему также допускается использовать при монтаже под ламинат, линолеум, ковролин, но вместо клеевого плиточного слоя устанавливается шумопоглощающая подложка под ламинат. Под деревянное покрытие пола рекомендовано применять кабель удельной мощностью 6-10 Вт/м.

Рекомендуемая мощность для системы комфортного обогрева бетонного пола составляет 60-100 Вт/м2. Максимальная толщина основания — 50 мм, слой самовыравнивающегося состава (стяжки) — 30-80 мм. В холодных помещениях следует предусмотреть теплоизоляцию основания.


[/b]

Товары:

Thermomat TVK-130 (Thermo), «Национальный Комфорт 2НК» (ССТ), Heatus M-B (Heatus), Lavita мат (Lavita).


Нагревательные маты, перечисленные выше в качестве примеров для монтажа под плитку, имеют мощность 130-170 Вт/м2. Схему также допускается использовать при монтаже под ламинат, линолеум, ковролин, но вместо клеевого плиточного слоя устанавливается шумопоглощающая подложка под ламинат. Под деревянное напольное покрытие рекомендовано применять маты мощностью 80 Вт/м2. Стоимость матов начинается от 2000 руб. за кв. м.

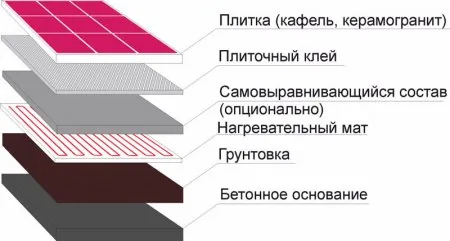

Данная схема аналогичная предыдущей за исключением того, что монтажная сетка не требуется, так как мат поставляется в виде уже прикрепленного к сетке кабеля с нужным шагом укладки. Благодаря этому кабельные сетки (нагревательные маты) получили широкое распространение и продаются как готовое решение для теплого пола. Схема монтажа может исключать использование самовыравнивающегося слоя. В этом случае плиточный клей (мастика) наносится сразу на закрепленный мат, а сверху сразу аккуратно укладывается плитка. Следует сверяться с инструкцией, так как все производители устанавливают собственные правила. Так, для матов Thermomat рекомендованная толщина клеевого раствора 3-4 см, для матов «Национальный Комфорт» – от 8 мм, для изделий Devi – 3-5 см.


[/b]
Товары: DEVImat 150T (Devi), Warmstad WSM (ССТ).

Схему допускается использовать при монтаже под ламинат, линолеум, ковролин. Вместо клеевого плиточного слоя устанавливается шумопоглощающая подложка под ламинат, а мат заливается цементно-песчаной стяжкой в 3 см. Черновой деревянный пол должен быть надежно закреплен.



Товары:

Devidry (Devi)*, Thermomat TVK-130 LP (Thermo).


В качестве подложки Devi рекомендует устанавливать пароизолятор.

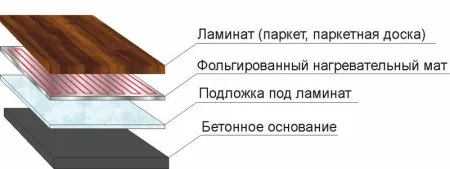

Возьмите на заметку эти марки и используйте их для сухого монтажа в случае, когда пол в доме бетонный, а финишное покрытие — деревянное. Схема их монтажа очень простая (аналогична установке кабеля на монтажной пластине), цена — от 3500 руб. за кв. м.

В схемах монтажа не показано место установки датчика, терморегулятора, подводящих кабелей. Это важные шаги, которые следует осуществлять, сверяясь с руководством по монтажу к изделию. Чтобы исключить растрескивание деревянного настила, терморегулятор с датчиками воздуха и пола должен ограничивать максимальную температуру пола до 35 град. C.

При выборе типа нагревательного элемента следует внимательно изучать инструкцию по его монтажу. Тип основания пола и тип финишного покрытия – важные критерии при принятии решения о покупке теплого пола. Ковролин, линолеум, паркетная доска и прочие покрытия должны выдерживать температуры, заданные в документации к изделию. Поэтому совместимость кабельной системы с тем или иным типом декоративного покрытия следует уточнять в инструкции конкретного производителя. Некоторые производители систем обогрева строго регламентируют тип подложки, тепло- и гидроизолирующих слоев.

Принимать решение о выборе материалов для обогреваемого пола в деревянном доме стоит комплексно. Если дом еще проектируется или строится, поле для деятельности гораздо шире: можно предусмотреть бетонное основание, заложить толщину конструкций и дополнительные нагрузки. Более дорогие по цене варианты для сухого монтажа можно применять на любом этапе утепления дома.
