Как подключить электрический котел отопления?

Электрическое отопление чаще всего применяется в частных домах и на дачах. Посмотрите, как осуществить установку и подключение котла к сети.

В данной статье мы не будем рассматривать процесс подсоединения электрокотла к радиаторам, холодной воде, фильтрам и остальным элементам системы отопления. Читателям https://samelectrik.ru будет предоставлена часть, связанная непосредственно с электромонтажными работами: подключение электрического котла отопления к электросети, заземление и установка защитных устройств. Поэтому не будем отнимать у Вас время и перейдем к делу. Содержание:

• Преимущество и область применения электрокотлов
• Правила безопасности
• Электрические схемы монтажа
• Основной процесс
• Устанавливаем агрегат
• Подводим электропроводку
• Устанавливаем защитную аппаратуру
• Производим пуск
• На чем можно сэкономить?

Преимущество и область применения электрокотлов

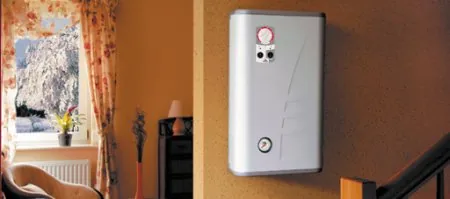

Чаще всего электрокотлы используют при монтаже отопления на даче и в частном доме. Это связано с тем, что данное оборудование имеет низкую стоимость и при этом установить его можно самостоятельно, без вызова мастера.

Среди основных преимуществ электрических котлов выделяют:

• оборудование является безопасным (конструкция не включает в себя открытое пламя либо наличие легковоспламеняющихся источников топлива);
• водонагреватели могут находиться в отключенном состоянии до полугода, при этом без вреда для своей работоспособности (актуально для дач и загородных домов, которые посещаются редко);
• габариты относительно небольшие, поэтому разместить его можно в любом помещении;
• на сегодняшний день существует огромная разновидность электрокотлов, различных по мощности, способу установки и принципу действия;
• при нагревании воды не возникает копоть, опасная как для человека, так и для окружающей среды.

Правила безопасности

Перед тем, как мы перейдем к основной части монтажа отопления, хотелось бы уделить внимание безопасности электромонтажных работ.

Во-первых, подключение электрического котла отопления должно осуществляться при выключенной электроэнергии.

Во-вторых, устанавливать его необходимо на определенном расстоянии от остальных объектов, а именно:

• между корпусом и стенами должно быть не менее 5 см свободного пространства;
• передняя панель должна быть доступной для обслуживания, 70 см свободного пространства вполне хватает;
• расстояние до потолка не меньше, чем 80 см;
• расстояние до пола не меньше 50 см (если электрокотел подвесного типа);
• расстояние до ближайших труб не меньше 50 см.

В-третьих, сеть должна быть трехфазной (на 380 В), чтобы уменьшить токовые нагрузки на электропроводку. При использовании однофазной сети для подключения мощного котла проводка может не выдержать, вследствие чего возникнет ее самовозгорание и короткое замыкание.

В-четвертых, все соединения проводов должны быть герметичными и защищенными от воды. Попадание воды на контакты может произойти при повреждении трубопровода (к примеру, лопнет соединительная муфта, подведенная к агрегату) и при стекании конденсата с потолка (в неотапливаемом помещении). Также рекомендуется защитить кабель гофрой либо кабель-каналом из самозатухающего материала. При возгорании проводов данные изделия предотвратят распространение пламени.

Электрические схемы монтажа

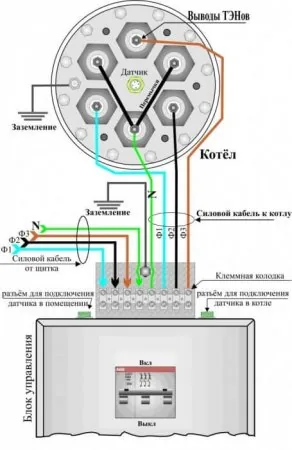

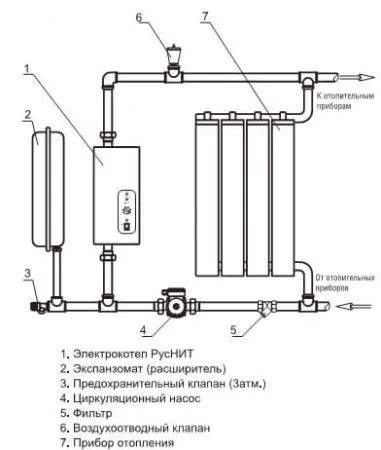

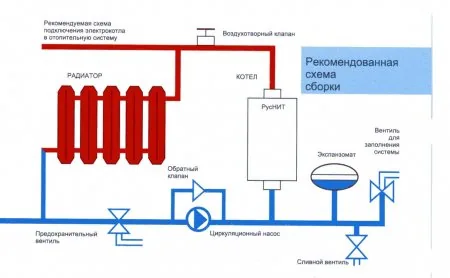

Итак, к Вашему вниманию несколько типовых схем подключения электрического котла в доме своими руками:

Как Вы видите, проекты довольно простые и состоят из самого водонагревателя, транспортировочной магистрали (труб), циркуляционного насоса и радиаторов. Ваша задача – правильно соединить все элементы между собой, после чего произвести включение электропитания.

Основной процесс

На чем можно сэкономить?

Электрическое отопление является довольно затратным, по сравнению с газовым. Чтобы сделать его экономичным, рекомендуется учитывать следующие советы:

1. Приобретите двухтарифный счетчик электроэнергии и включайте отопление в ночное время. Днем, как правило, все на работе и необходимость в функционировании котла отсутствует. Лучше хорошенько протапливать помещение ночью, ведь в это время цена за 1 кВт электроэнергии будет значительно меньше.
2. Используйте автоматику, которая позволит включать отопление в определенное время либо только при понижении температуры на установленное значение. В этом случае агрегат будет работать только по крайней необходимости.
3. Наиболее высокий прогрев радиаторов достигается путем размещения котла в самой нижней точке отопительной системы.
4. Добавьте в систему отопления современное решение – теплый пол, он позволит более эффективно использовать расходуемое тепло по всему помещению.
5. Возвращаемся к использованию двухтарифных счетчиков. Еще один вариант их рационального использования для отопления – купить теплоаккумуляторы. Данные емкости с водой могут прогревать помещение в течение всего дня, при этом жидкость будет нагреваться в ночное время (когда электричество будет стоить гораздо меньше).

Вот и все, что хотелось рассказать Вам об установке и подключении электрического котла отопления своими руками. Напоследок рекомендуем Вам покупать устройства только от качественных производителей, чтобы отопление в доме прослужило как можно дольше. Среди лидеров по производству водонагревателей можно выделить три наиболее оптимальных по цене и качеству: Protherm (Протерм), Невский (его подключение мы рассмотрели на видео) и Галан.
