Схемы управления освещением через контакторы и магнитные пускатели
Если суммарная мощность светильников составляет несколько киловатт, часто используют схему управления освещением через контакторы либо пускатели. Данная схема управления освещением рассмотрена в [...]
Освещение – одна из основ любого помещения. Без него нельзя ни работать, ни безопасно передвигаться. Особенно остро этот вопрос стоит в больших производственных помещениях и на открытом пространстве. Чтобы оперативно включать освещение, можно использовать мощный автомат, но кто имел дело – тот знает, что не у всех хватит сил просто включить большой советский автомат на 200 и более Ампер. Поэтому можно организовать управление освещением через контактор или магнитный пускатель, вручную, либо подключив схему к различным датчикам. Содержание:
Основы

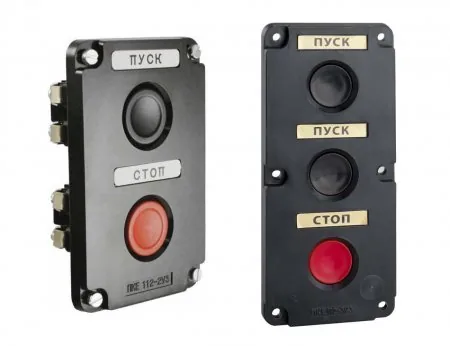

Для включения магнитных пускателей и контакторов используют кнопочные посты. Это устройства, в которых есть 2 или 3 кнопки типа «Пуск» и «СТОП» или «Вперёд», «Назад» и «СТОП», есть и другие менее распространённые варианты. Кнопки эти представляют собой кнопку без фиксации с нормально-замкнутой и нормально разомкнутой парой контактов.

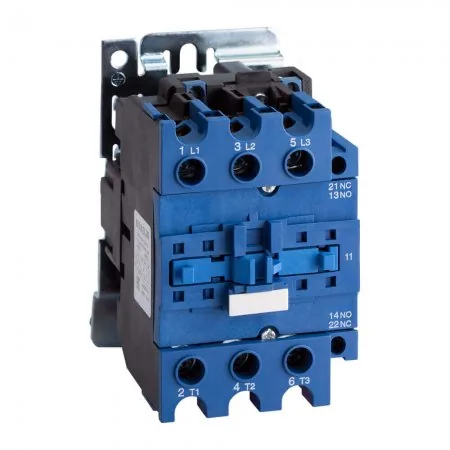

Пускатели и контакторы – это электромагнитные коммутационные приборы. Чтобы его силовые контакты замкнулись, нужно подать напряжение на катушку. Она притянет сердечник (якорь) на котором закреплены контакты (конструкция может различаться). Когда вы снимите напряжение с катушки – прибор отключится, и его силовые контакты разомкнуться.
Кроме силовых в этих приборах есть блок-контакты (обычно несколько их групп). Они не способны выдерживать большую нагрузку, а предназначены для реализации схемы самоподхвата и индикаций. Дело в том, что если просто через кнопочный пост подать напряжение на катушку – аппарат включится, но когда вы отпустите кнопку – сразу же отключится. Это нужно, например, в лебёдках и других грузоподъемных механизмах, но не в цепях, которые работают длительное время без остановок, как свет и электродвигатели вентиляционных систем.
Чтобы этого избежать и нужна схема самоподхвата – нормально-разомкнутый блок контакт подключают параллельно кнопкам «ПУСК» на кнопочном посту.
Обычно такие коммутационные аппараты используют для подключения к сети электроприборов большой мощности: тэнов, двигателей или как в нашем случае больших осветительных установок.
Схема подключения кнопочного поста и её принцип работы
Чтобы подключить контактор или пускатель для управления светом с двух кнопок (как и любой другой системой) нам понадобится:
- Кнопочный пост.
- Контактор или пускатель с количеством силовых контактов (полюсов) равным количеству фаз.
- Три жилы провода.
Подключение контактора к кнопочному посту выполняется так:
- Определяют напряжение катушки аппарата (обычно 220 или 380).
- Фазу берут с силовых контактов (если катушка на 380 – берём две разноименных фазы, если 220 – фазу и ноль).
- Подключают фазный провод на нормально-замкнутые контакты кнопки «СТОП».
- Последовательно с кнопкой «СТОП» подключают кнопку «ПУСК».
- От нормально-разомкнутой пары блок-контактов контактора или пускателя прокладывают два провода к кнопочному посту (от двух контактов соответственно) и подключают их к «ПУСКу», так чтобы её нормально-разомкнутая пара и разомкнутые блок-контакты были подключены параллельно. При этом контакты, на которые теперь пришла фаза, назовем условно «1», а на которые фаза подастся после нажатия на клавишу и срабатывания блок-контактов «2». Важное примечание: к этому шагу у нас уже есть приходящая фаза через нормально-замкнутый «СТОП» на разомкнутый «ПУСК», к этой же цепи подключены и блок-контакты пускателя или контактора.

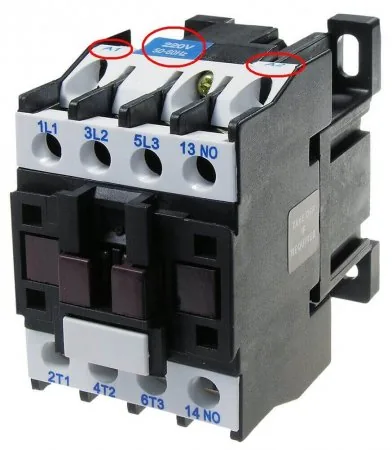

- К блок-контакту «2» подключаем вывод катушки (часто на современных контакторах они обозначаются как A1 и A2).
- Второй вывод катушки подключаем к нулю, если она рассчитана на напряжение 220В или к другой фазе – если на 380В соответственно.
- Подключаем силовые питающие провода, с этих же клемм обычно берут фазу на кнопочный пост.
- Подключают провода от системы освещения (самих осветительных установок).

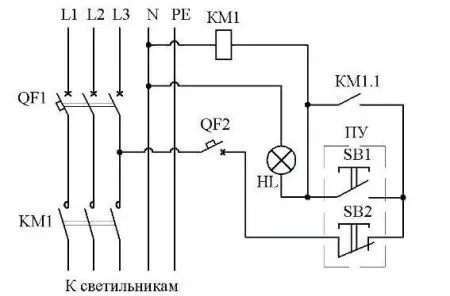

Всё что описано выше, но в графическом виде вы можете увидеть на этой схеме.
На рисунке дополнительно установлена индикация включения – лампочка в цепи управляющих кнопок и блок-контактов. Она позволит понять, включен ли контактор и наружный свет, не отходя от кнопочного поста.

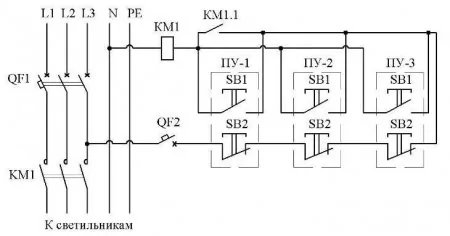

Примечание: схема управления светом с помощью пускателей также хороша и тем, что можно легко организовать управление светом из двух и более мест – нужно просто добавить кнопочные посты параллельно имеющимся.
Дополнительные датчики
Как уже было сказано выше, управление освещением с помощью контакторов и пускателей часто используется в паре со средствами автоматики, такими как датчик освещенности и датчик движения. Обычно такие устройства содержат в себе небольшое реле или симистор, но максимальная мощность подключаемой активной нагрузки, как правило, ограничена 1-2 кВт. А о нагрузке с электромагнитными пускорегулирующими аппаратами и речи не стоит вести. Контакты таких реле не предназначены для их питания. К такой нагрузке можно отнести мощные лампы типа ДНаТ, ДРЛ, МГЛ и прочие, которые активно используются в уличных фонарях и прожекторах.

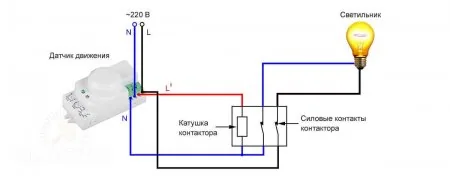

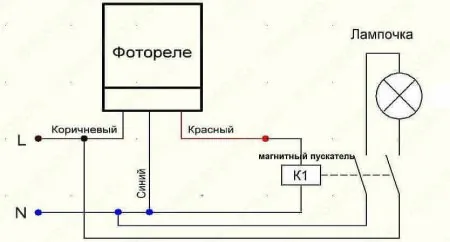

Для этого схема включения освещения контактором или пускателем с помощью датчиков отличается от схемы с кнопочным постом лишь тем, что вместо кнопочного поста мы соединяем катушку коммутационного аппарата с контактом выходного сигнала датчика. Ниже вы видите схему подключения датчика движения и фотореле к контактору на примере однофазной сети:

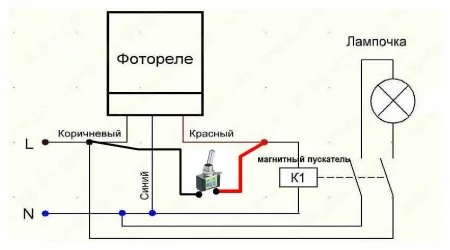

Схемы можно совместить, организовав принудительное включение освещения, для этого параллельно сигналу с датчика устанавливаем тумблер, который будет подавать фазу на катушку.
Если вы собираетесь использовать датчики в чистом виде – учтите, что они не предназначены для оперирования сигналом напряжением в 220В переменного тока. Поэтому такие устройства как фотореле семейства ФР, которые столь распространены в быту, содержат схему питания датчиков, триггеры или другие пороговые элементы, схемотехнику которых мы в этой статье рассматривать не будем! Если вам интересна эта тема – пишите в комментариях и мы подробно о ней расскажем. Надеемся, вам стало понятно, как производится управление освещением через контактор и магнитный пускатель. Как вы видите, схема не сложная, главное разобраться с особенностями ее работы.
Напоследок рекомендуем посмотреть видео, на котором наглядно демонстрируется применение такой схемы в быту:
