Собираем LED лампу в домашних условиях

23.10.2018
428

3 простых идеи, позволяющие сделать светодиодную лампу из подручных средств. Наглядные фото и видео примеры сборки.


Если Вам интересно, как сделать светодиодную лампу своими руками в домашних условиях, далее мы предоставим несколько пошаговых инструкций с фото и видео примерами, которые позволят собрать LED лампочку не более чем за час. Все предоставленные ниже идеи будут перечислены от наиболее простой к более сложной, что позволит Вам выбрать подходящий вариант в зависимости от навыков обращения с паяльником и электрическими схемами. Содержание:

Идея №1 – Модернизируем галогенную лампочку


Проще всего самому сделать светодиодную лампу из перегоревшей галогенной лампочки с типом цоколя – GU4.

Собираем LED лампу в домашних условиях

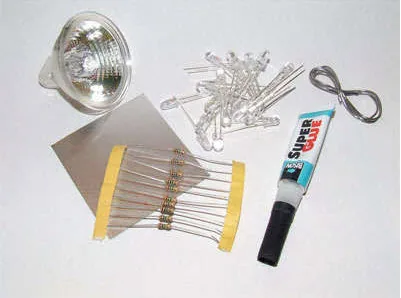

В этом случае Вам понадобятся следующие материалы и инструменты:
  • Светодиоды. Их количество выберите сами в зависимости от того, насколько ярким должно быть светодиодное освещение. Сразу же обращаем Ваше внимание на то, что больше 22 диодов выбирать не стоит (это усложнит процесс сборки и к тому же сделает лампочку чересчур яркой).
  • Супер-клей (подойдет и обычный, но он будет дольше застывать, что не позволит сделать LED лампу быстро).
  • Небольшой кусок медного провода.
  • Резисторы. Их количество и мощность рассчитает онлайн-калькулятор.
  • Небольшой кусок листового алюминия (альтернативный вариант – обычная банка из под пива либо газированного напитка).
  • Доступ к интернету. Вам нужно будет открыть специальный онлайн калькулятор для расчета схемы светодиодной лампы.
  • Молоток, паяльник и дырокол.

Подготовив все материалы можно переходить непосредственно к сборке диодной лампочки. Инструкцию по созданию самодельного источника света мы предоставим пошагово, с фото примерами каждого этапа, чтобы Вы наглядно увидели процесс монтажа.

Итак, чтобы сделать светодиодную лампу на 12 вольт, Вам необходимо выполнить следующие действия:

  1. Удалите из старой галогенной лампочки верхнее стекло, а также белую замазку возле штырькового цоколя (как показано на фото ниже). Для этого лучше всего использовать отвертку.

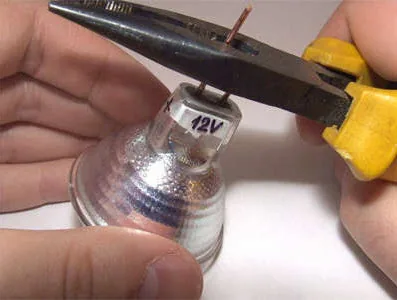

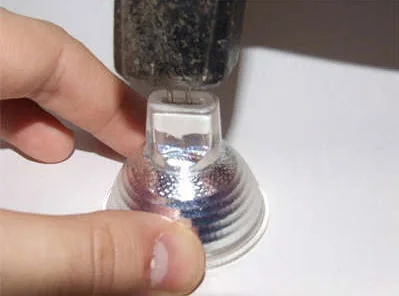

  2. Переверните лампу цоколем вверх и аккуратно с помощью молотка выбейте штырьки из посадочного места. Старая галогенная лампочка должна выпасть.

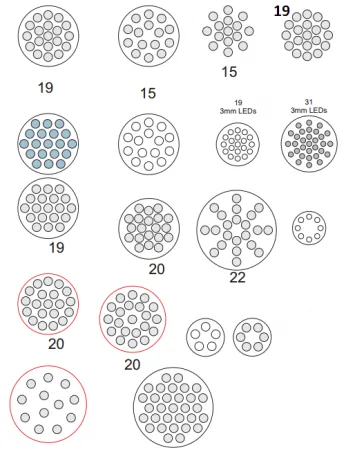

  3. Согласно выбранного Вами количества светодиодов придумайте схему их расположения, на основании чего сделайте бумажный трафарет. Можете воспользоваться уже существующей заготовкой и распечатать одну из готовых схем, которые предоставлены на картинке:

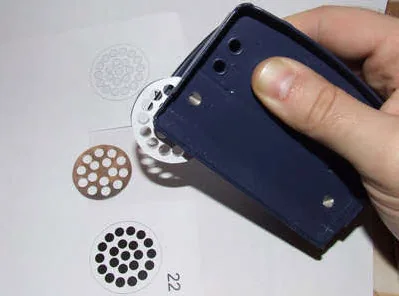

  4. Приклейте трафарет к листу алюминия с помощью супер-клея, вырежьте лист по форме трафарета, после чего дыроколом сделайте посадочные места под светодиоды.

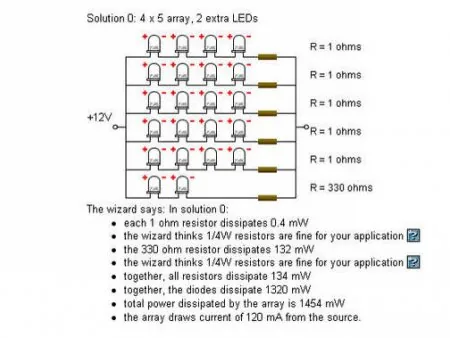

  5. Сгенерируйте в интернете чертеж сборки светодиодной лампы для Ваших условий. В нашем случае для создания LED лампочки в домашних условиях из 22 диодов нужно собрать следующую схему:

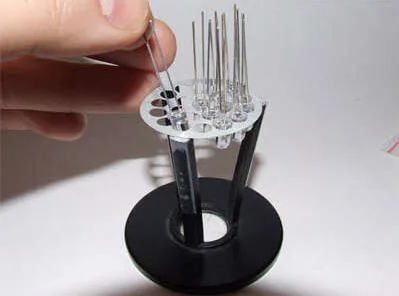

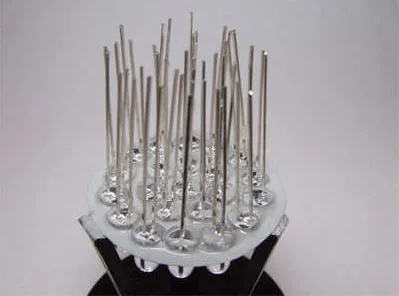

  6. Положите алюминиевый диск на удобную подставку и вставьте в посадочные места светодиоды, как показано на фото. Чтобы упростить процесс пайки, подгибайте ножку катода одного диода к ножке анода другого.

  7. Аккуратно проклейте все светодиоды, сделав их единой конструкцией. Важный момент – клей не должен попасть на ножки диодов, т.к. при пайке будет выделятся крайне неприятный дым.

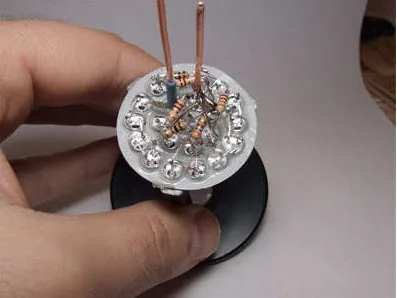

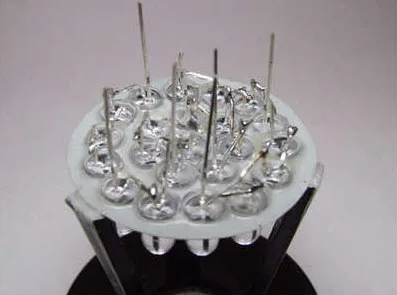

  8. Когда клей застынет, приступите к пайке ножек. Кстати, для этого рекомендуем Вам сделать паяльник своими руками, что также не займет много времени. Согласно схеме спаяйте диоды LED лампы, оставив только одну плюсовую ножку и одну минусовую для подключения питания. Ножку «-» рекомендуется вполовину обрезать, чтобы в последующем не перепутать полярность контактов самодельной светодиодной лампочки.

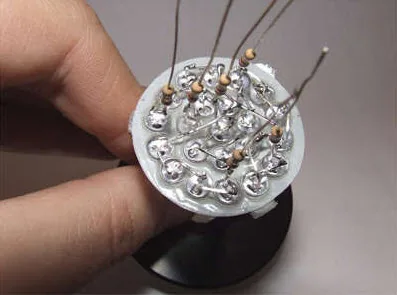

  9. Согласно схеме припаяйте резисторы к минусовым контактам. В результате согласно нашему примеру должно получиться 6 плюсовых выводов и 6 минусовых (с резисторами).

  10. Спаяйте резисторы согласно сгенерированной схеме.

  11. К образовавшимся двум контактам припаяйте по одинаковому кусочку медного провода, что в результате позволит сделать штырьковой цоколь светодиодной лампы в домашних условиях. По аналогии с предыдущим советом одну ножку на время сделайте покороче (минусовую), чтобы потом ничего не перепутать и правильно выполнить подключение.

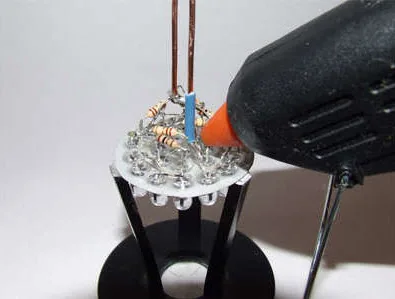

  12. Чтобы в будущем не произошло короткое замыкание, тщательно проклейте пространство между выведенными ножками.

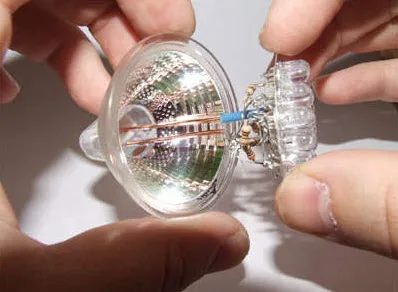

  13. Выполните финишную сборку LED лампочки: диск поместите на отражатель и тщательно проклейте его.

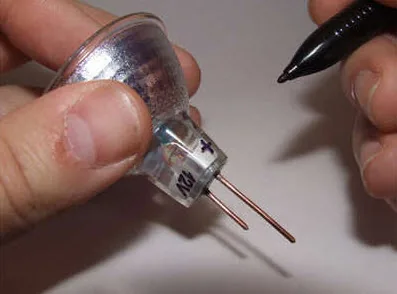

  14. Маркером подпишите на корпусе собранной светодиодной лампы где «+» и где «-», также обозначьте, что самодельный источник света рассчитан на подключение к питанию 12 Вольт, а не 220.

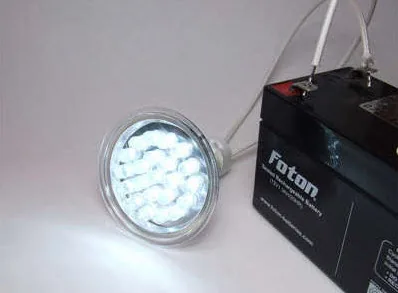

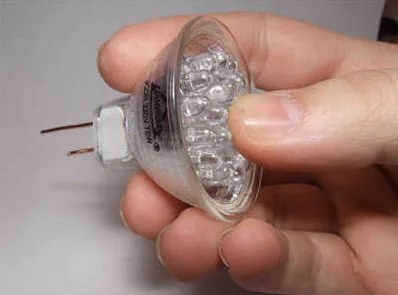

  15. Выполните проверку собранной самоделки. Для этого подключите светодиодную лампочку к автомобильному аккумулятору либо блоку питания 220/12 Вольт.

Вот таким вот простым способом можно сделать светодиодную лампу своими руками из подручных средств. Как Вы видите, ничего сложно нет и особо много времени на сборку потратить не потребуется! Рекомендуем обязательно просмотреть несколько лучших идей по созданию лампочки в домашних условиях, которые мы предоставили в видео галерее:






Идея №2 – «Экономка» в ход!

Вторая, не менее интересная идея – собрать лампочку из энергосберегающей лампы. Тут также нет особо серьезных работ и со сборкой справиться даже не очень опытный электрик.


Для начала Вы должны подготовить следующие материалы и инструменты для сборки светодиодной лампы своими руками:
  1. Вышедшая из строя «экономка».
  2. Кусок стеклотекстолита.
  3. Согласно сгенерированной схеме (об это мы говорили выше) составляющие элементы: резисторы, конденсатор, светодиоды. В нашем примере схема будет следующей:

  4. Дрель для сверления стеклотекстолита. В этом случае лучше сделать мини дрель своими руками, которой можно будет удобно делать отверстия.
  5. Паяльник.
  6. Поваренная соль, медный купорос и лак для ногтей.

Подготовив все материалы можно переходить к сборке. Данная инструкция более креативная, поэтому если Вы решили сделать диодную лампочку из сгоревшей экономки, внимательно смотрите фото примеры.


Этапы работ:

  1. Вырежьте из стеклотекстолита круг, диаметром 3 см.

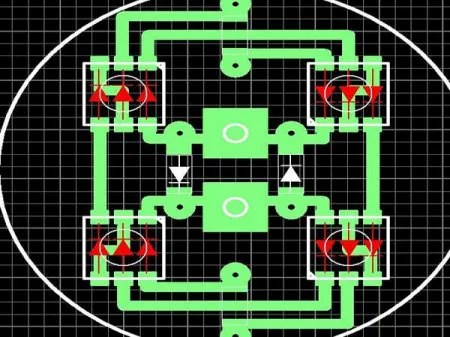

  2. С помощью лака прорисуйте дорожки на плате по данному примеру:

  3. Сделайте раствор из 1 столовой ложки медного купороса и 2 столовых ложек поваренной соли. Все это размешайте в теплой воде.
  4. Когда лак застынет, на сутки опустите плату в раствор. В результате останутся только медные дорожки, которые Вы защитили лаком, остальная медь исчезнет во время реакции.
  5. Ацетоном удалите оставшейся лак с стеклотекстолита и пролудите чистые дорожки.
  6. Согласно схеме сделайте отверстия мини дрелью.
  7. Пропаяйте все элементы самодельного драйвера.

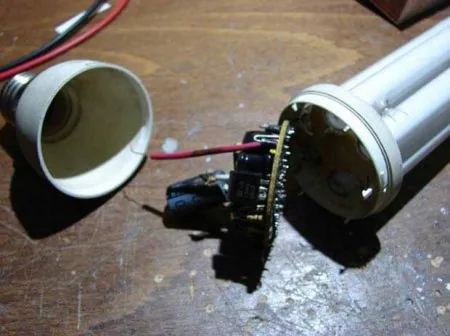

  8. Аккуратно разберите старую энергосберегающую лампу и удалите из нее все кроме проводов, идущих от цоколя.

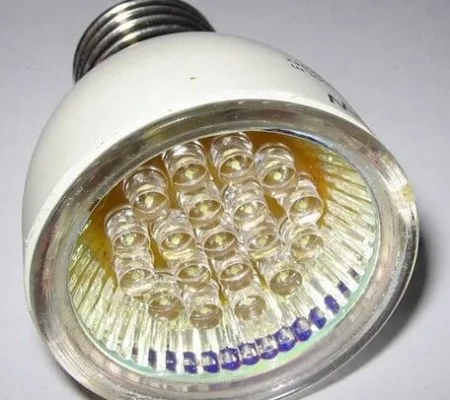

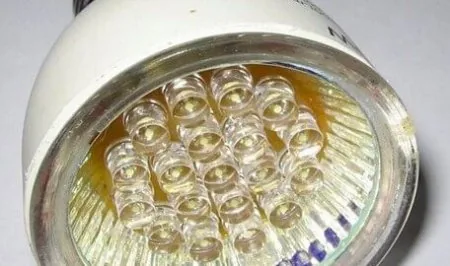

  9. Закрепите Ваш вариант платы со светодиодами, спаяйте провода и заклейте. Если Вы все делали правильно, результат должен быть таким, как на фото ниже.

По данной инструкции можно запросто сделать светодиодную лампу из люминесцентной либо галогенной лампочки!

Идея №3 – LED лента за основу

Если же Вы не так хорошо владеете паяльником и в то же время понятие не имеете, как собирать схему на стеклотекстолите, лучше сделать светодиодную лампу своими руками из LED ленты. В этом случае вместо драйвера можно использовать блок питания, который преобразует 220 Вольт в сети в 12. Единственный весомый недостаток данного способа – большие габариты блока питания, поэтому такой вариант рекомендуется использовать в том случае, если Вы решили сделать в комнате светодиодное освещение точечными светильниками. Можно попробовать собрать все лампочки для них своими руками и подключить к единому блоку питанию, который спрячется без проблем в потолке.



Итак, все, что нужно сделать, это:

  1. Изготовьте каркас будущей лампы. Для этого отрежьте небольшой кусок пластиковой трубы.

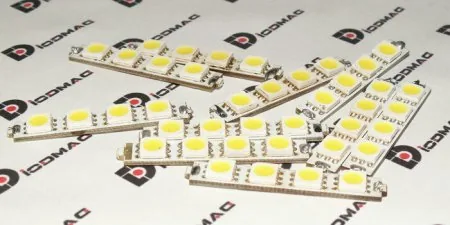

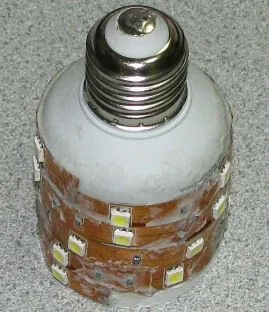

  2. С каждой стороны трубы проклейте по небольшому отрезку светодиодной ленты. Резать LED ленту нужно только в определенных местах, которые указываются производителем (обычно через каждые 3-4 диода).
  3. Соедините все отрезки по параллельной схеме с помощью паяльника, после чего припаяйте к каждому пучку проводов по отрезку медной проволоки (для удобства соединения с блоком питания). Если Вы решили установить самодельную диодную лампочку в старую энергосберегающую, просто припаяйте выводы от ленты к проводам цоколя по аналогии с инструкцией выше.


Вот и вся инструкция по сборке светодиодной лампы из ленты. Как Вы видите, все гораздо проще, чем даже сделать лампочку по сгенерированной схеме. На этом наши простые инструкции заканчиваются, и теперь Вы знаете, как сделать светодиодную лампу своими руками из энергосберегающей лампочки, диодной ленты и галогенного источника света! Надеемся, что предоставленные идеи были для Вас полезными и понятными!
