Схема подключения прожектора к сенсору и фотореле

Желаете сделать автоматическое и экономичное освещение улицы прожектором? Тогда просмотрите правильные схемы подключения уличного светильника!

Уличное освещение на даче должно быть обязательно качественным, долговечным и в то же время экономичным. Чтобы действительно оно было таким, нужно выбрать прожектор в качестве осветительного прибора. Помимо этого к данному светильнику нужно подсоединить детектор движения и датчик света, которые будут включать освещение на участке только при наступлении темноты и только в том случае, если в зону обнаружения попадет человек. В итоге уличный свет буде работать не всю ночь, а лишь при необходимости, что позволит сэкономить значительное количество денег, особенно если внутри светильника установлена светодиодная лампа. Далее мы рассмотрим наиболее эффективные и в то же время простые схемы подключения прожектора к датчику движения и фотореле.

Итак, первая схема подключения светодиодного прожектора к сенсору выглядит следующим образом:

Как Вы видите, в распределительную коробку на улице подводятся три провода: фаза, заземление и ноль. Провод PE (земля) нужен только в том случае, если корпус светильника металлический. Все довольно просто – фаза ведется на разрыв, ноль к каждому устройству.

Если же Вы купили сенсорный светильник (датчик уже установлен в корпусе), рекомендуется дополнительно подключить его к фотореле, которое автоматически включает свет при наступлении темноты. Тут разводка электрических проводов не сильно усложняется: ноль выводится на каждое из устройств, фаза сначала идет на фотореле, а потом уже к светильнику.

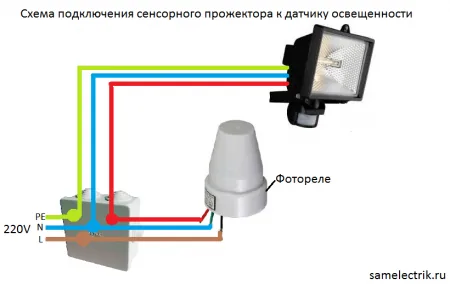

Схема подключения сенсорного прожектора с фотореле:

Принцип работы при таком подключении следующий: при наступлении ночи фотореле замыкает цепь, в результате чего ток подводится к клеммам галогенного прожектора. Как только в зоне обнаружения появиться человек, сенсор среагирует и замкнет свой участок цепи, в результате чего галогенная лампа зажжется.

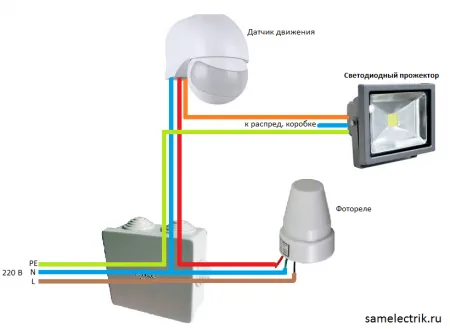

Ну и последний вариант подойдет в том случае, если Вы купили простейший светодиодный прожектор (без датчика освещенности и движения). В этом случае обязательно дополните электрическую схему двумя датчиками, соединенными последовательно, как показано ниже.

Последние два варианта подсоединения позволят сделать уличное освещение экономичным и полностью автоматическим, поэтому рекомендуем использовать один из них. Если Вы купили светильник на 12v, тогда нужно осуществлять его подключение к сети только через блок питания 220/12 Вольт. Подсоединение напрямую к электросети выведет светильник из строя.

Помимо этого рекомендуем посмотреть видео, на котором наглядно показывается, как выполнить подключение уличного светильника к сети 220 Вольт:

Правильное подсоединение проводов

Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Как Вы видите, схема подключения светодиодного прожектора с датчиком движения и фотореле довольно простая! Напоследок рекомендуем подсоединять уличный светильник только через автомат, который будет установлен в распределительном щитке на улице. Это позволит осуществлять безопасный ремонт прожектора, т.к. в этих схемах разъединяют цепь только датчики.
