Как определить напряжение линий электропередач: простые способы

18.03.2020
1 491

Узнайте, как определить напряжение ЛЭП по внешнему виду, количеству изоляторов, маркировке и другим параметрам. Общая классификация ЛЭП по напряжению.


Если вы любитель загородных прогулок и пикников, а охота и рыбалка – ваша страсть, велика вероятность, что когда-нибудь вы попадёте под опасное напряжение в зоне ЛЭП. Ведь к определённым электрическим магистралям, вообще, не стоит приближаться. Для электрика определение напряжения — задача несложная. Как же непрофессионалу узнать, какое напряжение в линии электропередач опасно для жизни и здоровья? Ниже мы расскажем читателям сайта Сам Электрик, как определить напряжение ЛЭП по внешнему виду, количеству изоляторов и другим параметрам.




Содержание:

Классификация ВЛ


По напряжению ЛЭП могут быть:

  1. Низковольтными, на 0,4 киловольта, передающими электроэнергию в пределах небольших населённых пунктов.
  2. Средними, на 6 или на 10 киловольт, передающими электричество на расстояние менее 10 км.
  3. Высоковольтными, на 35 киловольт, для электроснабжения небольших городов или посёлков.
  4. Высоковольтными, на 110 киловольт, распределяющими электричество между городами.
  5. Высоковольтными, на 150 (220, 330, 500, 750) кВ, передающими энергию на дальние расстояния.

Самое высокое напряжение на ЛЭП составляет 1150 киловольт.

Безопасные расстояния

Правилами охраны труда на каждое напряжение ЛЭП определяются минимальные расстояния до проводящих ток частей. Сокращать эту дистанцию запрещено.



Определение напряжения по внешнему виду

Следующий этап — определение мощностей ВЛ.

Как же узнать напряжение на ЛЭП по её внешнему виду? Легче всего это сделать по количеству проводов и по числу изоляторов. Самый простой способ — определение по изоляторам.

Существуют ВЛ разных классов напряжения. Рассмотрим поочередно каждую.

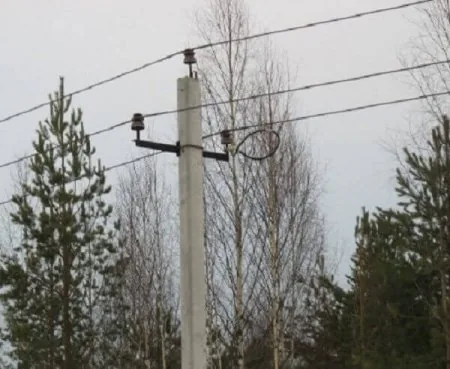

ЛЭП на 0,4 киловольта (400 Вольт) — низковольтные, встречающиеся во всех населенных пунктах. В них всегда используются штыревые изоляторы из фарфора или стекла. Опоры изготавливают из железобетона или дерева. В однофазной линии два провода. Если фазы три, проводников будет четыре и более.



Далее идут ЛЭП на 6 и 10 киловольт. Визуально они неотличимы друг от друга. Здесь всегда по три провода. В каждом используется два штыревых фарфоровых или стеклянных изолятора или один, но большего номинала. Используются эти трассы для подведения питания к трансформаторам. Минимальное расстояние до частей, проводящих ток, здесь составляет 0,6 м.



Часто в целях экономии совмещают подвеску проводников 0,4 и 10 кВ. Охранной зоной таких трасс является расстояние 10 м.

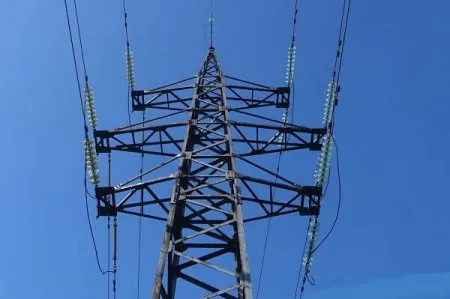

В ЛЭП на напряжение 35 кВ, используются подвесные изоляторы в количестве от 3 до 5 штук в гирлянде к каждому из трёх фазных проводов.



Обычно такие воздушные магистрали через территорию городов не проходят. Допустимым считается расстояние – 0,6 м, а охранная зона определяется 15 метрами. Опоры должны быть железобетонными или металлическими, с разнесенными друг от друга на допустимое расстояние проводниками, несущими ток.

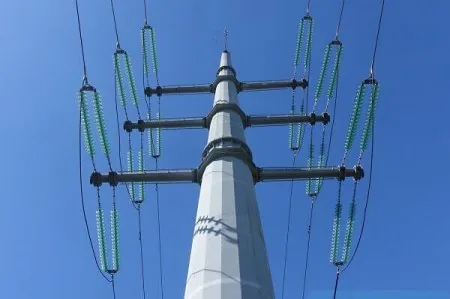

В ЛЭП на напряжение 110 кВ монтаж каждого из проводов осуществляется на отдельной гирлянде из 6-9 подвесных изоляторов. Минимально близким к проводникам, является расстояние в 1 метр, а охранная зона определяется 20 метрами.



Материалом для опоры служит железобетон или металл.

Если напряжение 150 кВ, применяют 8-9 подвесных изоляторов на каждую гирлянду в ЛЭП. Расстояние 1,5 м до проводников тока считается в этом случае минимальным.



Когда напряжение 220 кВ, число используемых изоляторов находится в пределах от 10 до 40 единиц. Фаза передаётся по одному проводу.



Линии используют для подведения электроэнергии к крупным подстанциям. Наименьшее расстояние приближения к проводникам составляет 2 м. Величина охранной зоны – 25 м.

В последующих классах высоковольтных ЛЭП появляется отличие по числу проводов на фазу.

Если произведен монтаж двух проводников на одну фазу, а изоляторов в гирляндах по 14, перед вами магистраль 330 кВ.



Минимальным расстоянием до токоведущих частей в ней считается 3,5 м. Необходимое увеличение охранной зоны до 30 м. Материалом для опор служит железобетон или метал.

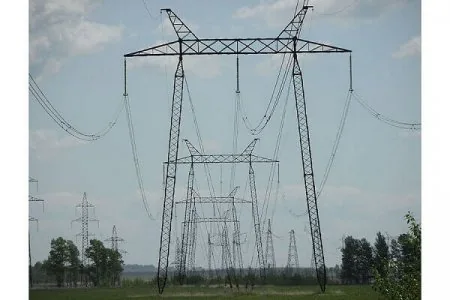

Если фаза расщепляется на 2-3 проводника, а подвесных изоляторов в гирляндах по 20, то напряжение ВЛ составляет 500 кВ.



Охранная зона в этом случае ограничивается 30 метрами. Опасной считается дистанция менее 3,5 м до проводов.

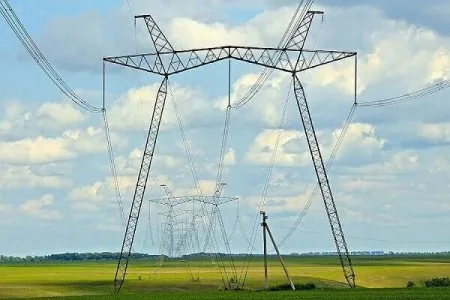

В случае разделения фазы на 4 или 5 проводников, соединение которых кольцевое или квадратное, и присутствия в гирляндах 20 и более изоляторов, напряжение ВЛ составляет 750 кВ.



Охранная территория таких трасс — 40 м, а приближение к токопроводящим частям ближе 5 м опасно для жизни.

В России есть единственная в мире ЛЭП, напряжение которой 1150 кВ. Фазы в ней делятся на 8 проводов каждая, а в гирляндах присутствуют 50 и более изоляторов.



К этой трассе не стоит приближаться более чем на 8 метров. Увидеть такую высоковольтную линию можно, например, на участке магистрали «Сибирь – Центр».

Получить подробную информацию о любой ВЛ, её местоположении можно на интерактивной карте в сети интернет.

Маркировка на опорах

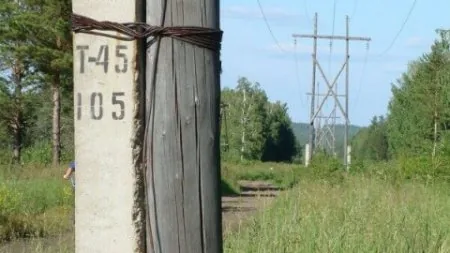

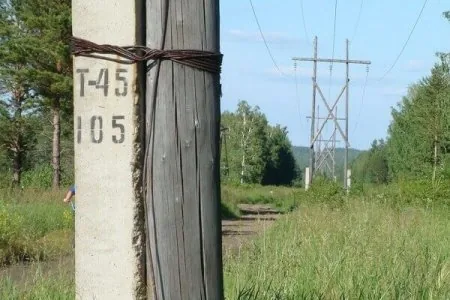

Возможно определение мощности ВЛ по маркировкам, нанесенным непосредственно на опоры. Первыми в такой записи идут заглавные буквы, означающие класс напряжения:

  • Т — 35 кВ,
  • С – 110 кВ,
  • Д – 220 кВ.

Через тире пишут номер линии. Следующая цифра – порядковый номер опоры.



Сети железных дорог

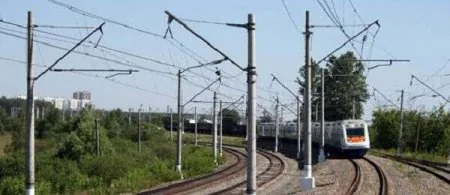

Около 7% электроэнергии, вырабатываемой на электростанциях России, передаётся по трассам ВЛ на объекты ЖД. В целом, длина железнодорожного полотна составляет 43 тысячи километров. Из них 18 тысяч км питаются постоянным током напряжением в 3 000 Вольт, а остальные 25 тысяч км работают на переменном токе напряжением в 25 000 Вольт.



Энергия электрифицированных дорог используется не только для движения поездов. Ею питают промышленные предприятия, населенные пункты, другие объекты недвижимости, расположенные вдоль железных дорог или в непосредственной близости к магистралям. По статистике, более половины электроэнергии контактной сети ЖД расходуется на электроснабжение объектов, не включенных в транспортную инфраструктуру.

Заключение

После того, как удалось выяснить, как по количеству изоляторов можно определить напряжение на ЛЭП, осталось понять, насколько можно доверять такому способу.

Климатические условия на территории России довольно разнообразны. Например, умеренно континентальный климат в Москве значительно отличается от влажных субтропиков Сочи. Поэтому, ВЛ одинакового класса напряжения, расположенные в различных климатических и природных условиях, могут отличаться друг от друга и по типу опор, и по количеству изоляторов.

В случае комплексного анализа по всем критериям, предложенным в статье, определение напряжения ЛЭП по внешним признакам будет довольно точным. А вот каким может быть напряжение в конкретной высоковольтной магистрали, со 100% точностью вам подскажут местные энергетики.
