Как найти место повреждения кабеля — обзор методик
Технологии поиска повреждения кабеля импульсным, акустическим, петлевым и индукционным методом. Как найти повреждение кабеля в стене с помощью трассоискателя и бесконтактного указателя напряжения.
Повреждения в электрическом кабеле, независимо от того находится он под землей и питает, скажем, трансформаторную подстанцию нескольких жилых домов, или в проводе, проложенном скрытой проводкой в квартире, требуют отыскания и оперативного устранения. В процессе эксплуатации и на этапе монтажа кабельных линий, проложенных под землей, возникают непредвиденные механические повреждения изоляции и токоведущих жил. Это может быть связано с нарушением нормальных режимов работы, неаккуратным ведением монтажных работ на других коммуникациях, расположенных в нескольких метрах от места прокладки и не относящихся к линии электроснабжения. В квартире же скрытая проводка зачастую повреждаются при проведении ремонта. Одной из причин, которая объединяет обе ситуации, является дефект кабельно-проводниковой продукции, допущенный на этапе изготовления. Но как бы то ни было, необходимо найти неисправность в линии. Как выполнить поиск места повреждения кабеля под землей и в стене, мы расскажем далее, предоставив существующие методики и приборы для обнаружения аварийного участка. Содержание:
- Методики определения повреждения кабеля в земле
- Импульсный метод
- Метод петли
- Акустический метод
- Метод шагового напряжения
- Индукционный метод
- Поиск обрыва скрытой проводки в бетонной стене

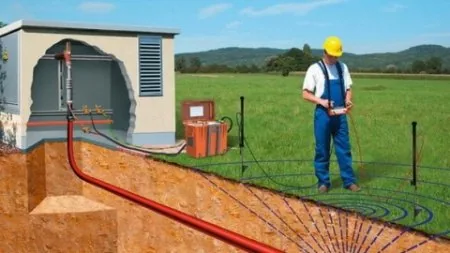

Методики определения повреждения кабеля в земле
Чтобы найти место повреждения кабельной линии, необходимо понимать специфику и методику ведения поиска. Процесс необходимо разделить на два этапа:
- Поиск проблемной зоны на всей протяженности линии.
- Поиск места аварии на установленном участке трассы.
В виду отличий этих двух этапов, сами методы отыскания различаются и бывают:
- относительными (дистанционными) – к ним относятся импульсный и петлевой метод;
- абсолютными (топографическими) – акустический, индукционный и метод шагового напряжения.
Что же, рассмотрим все методы по порядку.
Поиск обрыва скрытой проводки в бетонной стене

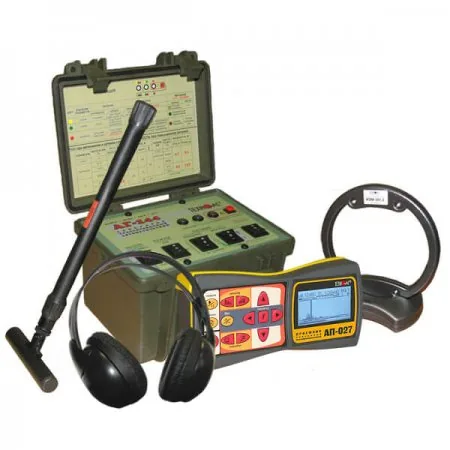

Место обрыва провода в бетонной стене поможет найти специальный прибор – трассоискатель. Он представляет собой сочетание приемника и генератора. Данный способ можно ассоциировать с индукционным методом в поиске повреждений кабелей под землей.
Итак, определить место обрыва трассоискателем не сложно. Конец провода, в котором есть обрыв, подключают к генератору, который посылает в него импульсы определенной частоты. Проводя рамкой по месту прокладки проводки, в наушниках будет отчетливо слышен звук, который образуется в результате воздействия импульсов. Как только звук пропадет, отметьте это место на стене – это и будет точка повреждения провода.
Отыскать обрыв в фазном проводе также поможет бесконтактный указатель напряжения. Здесь все просто. Ведем прибор по стене до тех пор, пока индикатор наличия напряжения перестанет гореть. Проводим прибором несколько раз по кругу в данной области стены, чтобы убедиться, что мы не ушли с маршрута прохождения проводов. Отсутствие свечения индикации укажет на ориентировочное место обрыва.
В завершение хотелось бы отметить, что трассоискателем и бесконтактным указателем напряжения можно пользоваться для поиска повреждений проводки под штукатуркой или же под гипсокартоном.
Напоследок рекомендуем просмотреть полезное видео по поиску КЗ в проводке:
Определение места короткого замыкания в стенеВот мы и рассмотрели самые известные методики поиска места повреждения кабеля. Надеемся, информация была для вас полезной и интересной!
