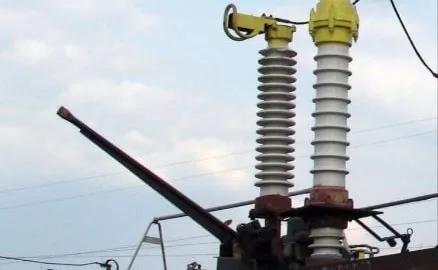

Что такое отделитель с короткозамыкателем?

Узнайте, что собой представляет система "Отделитель-короткозамыкатель", для чего она предназначена и где применяется.

Чтобы снизить стоимость оборудования на высоковольтной подстанции вместо выключателей используют короткозамыкатели и отделители на стороне повышенного напряжения. Такая система конечно устарела и многим уступает более надежному варианту защиты, однако до сих пор применяется на подстанциях, напряжением 35 кВ и выше. В этой статье мы рассмотрим принцип работы, назначение и конструкцию отделителей и короткозамыкателей. Содержание:

• Принцип действия
• Кратко о короткозамыкателе
• Кратко об отделителе
• Совместная работа
• Достоинства и недостатки

Принцип действия

Трансформатор – это приспособление, представляющее собой электромагнитное устройство с 2-я (и более) обмотками. Этот аппарат предназначен в основном для превращения переменного тока с одного напряжения в другой. Трансформация энергии происходит благодаря магнитному полю. Трансформаторные будки в основной части используются для проведения электричества на большущие расстояния, при всем этом разделяют и рассылают ее на приемники, выпрямители, усилители различного типа устройств. Основной составной частью вышеуказанного приспособления есть провод с обмотками. Для качественно работы в трансформаторах устанавливаться короткозамыкатели и отделители, которые регулируют исправность аппарата.

Совместная работа

Если конструкция открытого типа, то работа вышеупомянутых аппаратов нестабильна (вплоть до отказа работать), так как они чувствительны к морозу, гололеду. По этой причине были разработаны закрытые камеры с газом. Газ может утечь и при таком условии он восстанавливается из баллона, который приделан к оболочке камеры. Давление в подобных камерах регулируется постоянно мановакуумметром.

Короткозамыкатель вмещает в себе контактную камеру из фарфора и 2-х электродов с одиночным разрывом в 0,9 см. Для прикрепления шины проводящей ток в недвижимом контакте есть выход. Гибкие связи соединяют между собой контакт. Контактная камера заполняется газом с давлением 0,3 Мпа. Газ, находящийся в камере, не поддается горению, и это не несет опасности при взрыве или пожаре. Исходя из этого устройства по гашению дуги не имеют смысла в конструкции. Нижний контакт похож на стержень с цилиндром в виде экрана и имеет розеточный тип.

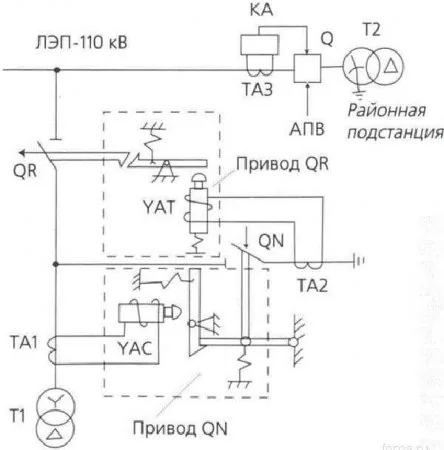

Схема совместной работы выглядит так:

Схема действия отделителя с короткозамыкателем

где:

• Q – выключатель;
• QR – отделитель;
• QN – короткозамыкатель;
• T1, T2 – силовые трансформаторы;
• TA1, TA2, TA3 – токовые трансформаторы;
• YAT – отключение отделителя;
• YAC – включение короткозамыкателя.

Эта система, комбинация почти что аналог выключателю с высоким вольтажом. При аварийной ситуации внутри зоны, которая защищается, защитным элементом выступает силовой трансформатор, который с помощью некоторых процессов обесточивает всех потребителей данного трансформатора.

Также во время, когда нет подачи тока отделитель отключается, чтобы предотвратить собственный разрыв от воздействия тока. Такая система используется в сетях с большим током. Как мы уже говорили выше, система ОД-КЗ является дешевой, но в наше время она уже устарела и заменяется более новыми выключателями. Подробнее узнать об этом вопросе вы можете, просмотрев видео:

Обзор системы ОД-КЗ

Достоинства и недостатки

Отделители и короткозамыкатели в открытом виде не очень качественно работают в неблагоприятные погодные условия. Из-за этого была создана некая конструкция с системой контакта, помещенная в камеру с элегазом.

Установка с 35 киловаттами использует 2 полюса. Более мощные (110 киловатт и более) используется один полюс. Типичные короткозамыкатели срабатывают очень долго и поэтому целесообразней пользоваться устройством, в основе которого пороховой заряд. Взрыв его запускает нож в движение.

Важно знать, что контролируя состояние аппаратов, в первую очередь нужно проверять изоляцию на всех деталях.

Вот и все, что хотелось рассказать вам о принципе работы, конструкции и назначении короткозамыкателей и отделителей. Надеемся, информация была для вас полезной и понятной!
