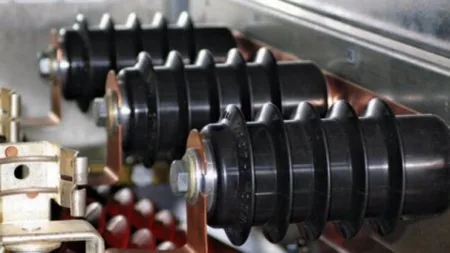

Испытания ограничителей перенапряжения нелинейных
Обзор методик испытания ограничителей перенапряжения. Нормы и объемы испытаний согласно ПУЭ.

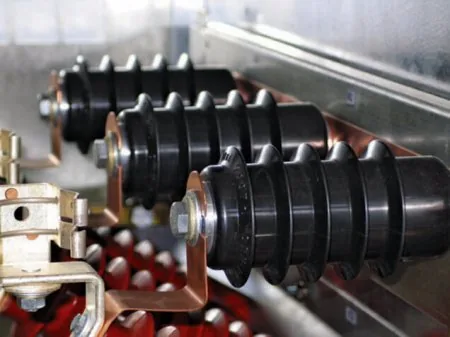

Ограничитель перенапряжения нелинейный (далее ОПН), вне зависимости от величины напряжения, подлежит обязательным испытаниям. Данное изделие может использоваться для защиты от коммутационных перенапряжений и применяться в электроустановках с напряжением 0.4 кВ, 6 кВ, 10 кВ, 35 кВ, 110 кВ и выше. В зависимости от рабочего напряжения испытания регламентируются разными нормативными документами. Например, МЭК 60099-4:2004 – стандарт международный, а также утвержденный на его основе и действующий ГОСТ Р 52725 – 2007. Также принимаются во внимание разнообразные технические условия и ГОСТы проверки оборудования высоковольтного. В этой статье мы вкратце рассмотрим методики, нормы и объемы испытания ОПН. Содержание:
Важность испытаний
Пожалуй, основной нормативный документ, который мы используем и с которым чаще всего сталкиваемся при производстве приемо-сдаточных испытаний – это ПУЭ. Применительно к ограничителям перенапряжения в нем существует глава 1.8, а конкретно пункт 1.8.3. Он устанавливает нормы и объемы испытаний для ОПН и вентильных разрядников.
Кроме приемо-сдаточных, в соответствии с вышеприведенными документами, могут проводиться такие испытания:
- периодическое;
- квалификационное;
- типовое.
Квалификационная проверка данных устройств нужна для того, чтобы определить имеет ли готовность предприятие для выпуска продукции в данном объеме. Это касается первой промышленной серии либо установочной партии. Немаловажным этапом здесь является проверка взрывобезопасности. В процессе эксплуатации ОПН вследствие воздействия различных факторов, одним из которых является нерасчетный режим применения, внутри него может возникать повышенное давление. Как результат возможен взрыв, который влечет за собой повреждения оборудования, которое установлено поблизости, а также, что самое главное – людей, работающих на объекте.

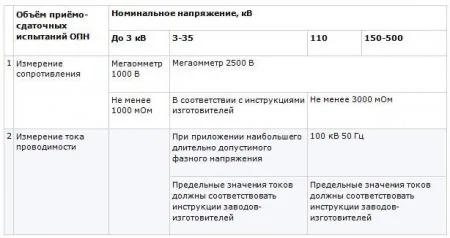

Давайте подробнее остановимся на рассмотрении приемо-сдаточных испытаний. Как отмечалось выше, они регламентируются главой 1.8 ПУЭ п. 1.8.3. Если свести все данные из нее, то получим удобную табличку:
Таким образом, для ОПН существует методика измерения сопротивления и тока проводимости. Как проверить эти параметры рассмотрим ниже.
Замер тока проводимости
На картинке представлены различные схемы подключения для проведения испытаний ОПН, связанных с измерением тока проводимости:
В основном нормативное значение тока проводимости завод изготовитель указывает в техническом паспорте к изделию. Это значение берется на основании проводимых на предприятии испытаний и напрямую зависит от наибольшего длительно прикладываемого напряжения.
Измерение величины тока проводится амперметром или миллиамперметром. К выводам собранной схемы подключается лабораторный источник питания. При подаче нагрузки проводятся измерения тока. Нагрузка должна соответствовать величине наибольшего допустимого длительного напряжения.
Нужно отметить, что работы должны проводиться при установившейся температуре окружающей среды 20 ±15°С, на очищенных и вытертых досуха ограничителях перенапряжения, которые необходимо предварительно отключить от сети.
Замер сопротивления изоляции
Исходя из данных, приведенных в выше представленной таблице, видно, что при испытании ОПН до 3 кВ необходимо использовать мегомметр напряжением 1000 В, если свыше 3 кВ – нужен мегомметр на 2500 В. Измеренное сопротивление для ОПН до 3 кВ должно быть выше 1000 мОм, напряжением от 3 до 35 кВ – должно быть в пределах рекомендованного изготовителем значения, выше 110 кВ – должно составлять не меньше 3000 мОм, в то же время результат не должен отличаться больше чем на ±30% от ранее произведенных испытаний или значений, указанных изготовителем.
О том, как правильно пользоваться мегаомметром, мы рассказали в соответствующей статье, с которой настоятельно рекомендуем ознакомиться!

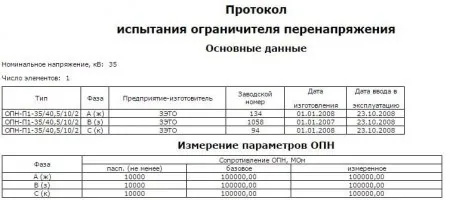

Помните, что гарантировать безопасное и качественное выполнение работ может только электролаборатория, у которой есть свидетельство на проведение данного вида мероприятий. По окончании замеров составляется протокол о проведении испытаний ОПН. В нем указывается наименование и тип ограничителя, значения замеров сопротивления изоляции и тока проводимости, погодные условия, а также приборы, с помощью которых были произведены замеры. Образец протокола приведен ниже:
Напоследок рекомендуем ознакомиться с полезным материалом, предоставленном на видео (качество видеоролика не очень, но все же информация изложена понятно):
Вот и все, что мы хотели рассказать о методике испытания ОПН. Теперь вы знаете, как проводятся работы и для чего это нужно делать!
