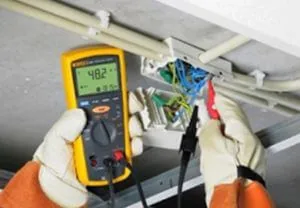

Как измерить сопротивление изоляции кабеля?

Рассмотрение методики измерения сопротивления изоляции кабелей и проводов. Узнайте, как производятся замеры, для чего это нужно и кто должен выполнять работы.

Изоляция – это защита оборудования от прохождения электрического тока через него. При работе электрических установок их изолированность и конструкция подвергается воздействию окружающей среды, старению и износу в результате нагрева. Все это негативно отображается на работоспособности оборудования, поэтому важно время от времени проводить измерение сопротивления изоляции кабеля. Методику проведения замеров мы предоставили ниже. Содержание:

• Какие приборы используют?
• Методика проведения испытаний
• Как часто проводят замеры?
• Кто проводит проверку и зачем это нужно?

Какие приборы используют?

Прежде чем приступать к работе, нужно замерить температуру воздуха окружающей среды. Для чего это необходимо? Если кабельная линия во время отрицательной температуры будет иметь частицы воды, то они превращаются под действием мороза во льдинки, а лед – это диэлектрик, который не имеет проводимости. Поэтому когда сопротивление будет измеряться при отрицательной температуре, то эти льдинки обнаружены не будут.

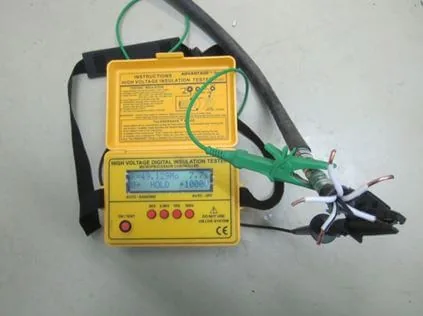

Затем для того чтобы осуществит замер изолирующего слоя проводки (ее сопротивление), необходимо обладать специальными приборами и средствами для диагностики. Измерить сопротивление можно специальным прибором, который называется мегаомметром (на фото ниже).

Мегаомметром можно замерить сопротивление на напряжение 2500 В (изоляция низковольтных и высоковольтных линий). Измерение происходит на напряжение 500–2500 В контрольных силовых линий (цепи управления, цепи питания, короткозамыкатели и т. д.).

Такие приборы должны каждый год проходить государственную поверку, в результате которой ставится штамп, где указывается серийный номер и дата, когда необходимо пройти следующую поверку. Каждый кабель имеет свои нормы, ГОСТ и ПУЭ, согласно которым проводятся проверки и испытания проводов.

Методика проведения испытаний

Прежде чем осуществить измерение сопротивления изоляции проводов и кабелей следует выполнить следующие действия:

1. Проверить состояние прибора. Для этого следует проверить направление стрелки при разомкнутых (стрелка показывает на бесконечность) и сомкнутых (показывает на ноль) проводах.
2. Проверить отсутствие питания. Провод не должен быть под напряжением.
3. Заземлить кабель, который будут испытывать.

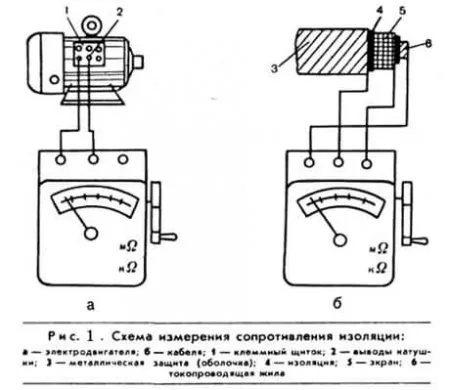

Измерение отличается в зависимости от классификации силовых линий, но эти отличия незначительные. Например, контрольный кабель имеет свою отличительную особенность: для того, чтобы измерить сопротивление, провод не нужно отсоединять от схемы.

Изоляция приборов проверяется с помощью специальных устройств, к которым во время испытаний прикасаться запрещено. Показания следует снимать только тогда, когда стрелка прибора примет устойчивое положение. Измерение осуществляется в течение одной минуты. С электронными приборами дела обстоят быстрее и результат выводится сразу на экран. Все данные следует записать в блокнот.

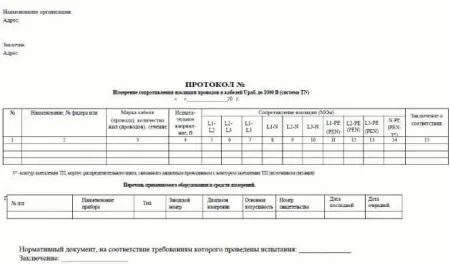

После того как все данные были получены, необходимо составить акт и протокол испытания. В первую очередь следует сравнить полученные значения с существующими нормами и требованиями. Затем сделать вывод: пригоден ли кабель для дальнейшей эксплуатации. И только после этого составить протокол измерения сопротивления изоляции кабеля. Образец протокола предоставлен на фото ниже:

Более подробно о том, как пользоваться мегаомметром, вы можете узнать из нашей статьи!

Как часто проводят замеры?

В организациях небольших размеров сопротивление измеряют с периодичностью один раз в три года (согласно ГОСТу и ПТЭЭП). Изоляция электропроводки фиксируется в протоколе, в котором помимо замеров указывается и проверка исправности УЗО.

Измерение сопротивления изоляции на объектах с повышенной опасностью должны проводиться каждый год. Это такие помещения, где присутствует повышенная влажность или высокая температура. На промышленных предприятиях такой замер позволит предотвратить или избежать остановки оборудования. После того как был осуществлен осмотр оборудования составляется специальный отчет, в котором указывается полностью состояние электроустановок.

Измерение следует проводить согласно установленным срокам. Ведь благодаря этому можно заранее избежать различных аварийных ситуаций, которые могут иметь серьезные последствия. Также несвоевременная проверка несет за собой штрафы, которые накладывают соответствующие органы.

Ниже представлена схема периодичности проверок в зависимости от классификации и категории помещения:

Кто проводит проверку и зачем это нужно?

Для того чтобы измерить сопротивление необходимо иметь специальное разрешение и доступ. Исходя из этого, кабель могут испытывать только специальные компании и организации, которые имеют квалифицированных сотрудников. Они должны пройти соответствующее обучение и получить требуемый разряд по электробезопасности.

Проводить замер необходимо для того, чтобы заранее выявить повреждения в оборудовании. Ведь изоляция играет значительную роль в безопасности работы с электрооборудованием. Если кабель или провод поврежден, то значит электроустановка становится опасной при работе. Ведь провод или кабель могут загореться и стать причиной пожара. Если заранее проверить кабель на исправность изолирующего слоя, это предотвратит от таких неприятностей, как:

• преждевременный выход из строя оборудования;
• короткое замыкание проводки;
• поражение током работника;
• аварийные ситуации различного характера.

Именно поэтому очень важно проводить измерение сопротивления изоляции кабеля. Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, как измерить сопротивление изоляции проводов и кабелей. Надеемся, предоставленная инструкция была для вас полезной и интересной!
