Что такое элегазовый выключатель и для чего он нужен?

22.10.2018
507
Что такое элегазовый выключатель и для чего он нужен?

Устройство, принцип работы и область применения элегазовых силовых выключателей. Обзор достоинств и недостатков данного силового оборудования.


Для того чтобы погасить электрическую дугу очень часто используют множество различных газовых смесей. По такому принципу работает оборудование, заполненное элегазом, которое применяют для работ в аварийной ситуации. В этой статье мы рассмотрим устройство, принцип работы и назначение элегазовых выключателей. Содержание:

Из чего состоит оборудование и какие бывают конструкции?


Элегазовый высоковольтный выключатель – это устройство, назначение которого управлять и осуществлять контроль над высоковольтной линией энергоснабжения. Конструкция такого оборудования напоминает механизм масляного устройства, только для гашения применяется соединение газов вместо масляной смеси. Как правило, используется сера. В отличие от масляного прибора, элегазовый не требует особого ухода. Его главным достоинством считается долговечность.



Элегазовые выключатели делятся на:

  1. Колонковый. Применение такого строения оптимальное только для сети 220 кВ. Это отключающее устройство работает на одну фазу. В конструкцию входит две системы, которые размещаются в емкости с элегазом. Это контактная и дугогасительная система. Также они могут быть как ручными, так и дистанционными. Это считается основной причиной их больших размеров.

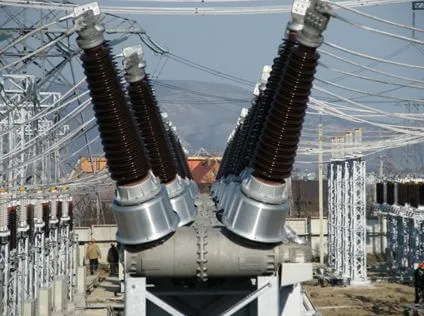

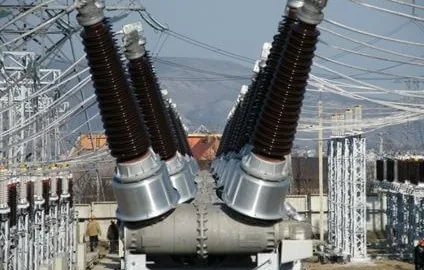

  2. Баковый. По габаритам меньше, чем колонковые. В конструкции имеется дополнительный привод, который имеет несколько фаз. Благодаря этому можно плавно и мягко регулировать включение и выключение напряжения. А из-за того, что в систему встроен трансформатор тока, механизм способен переносить большие нагрузки.

По методу гашения электрической дуги элегазовые силовые выключатели делятся на:

  • воздушный, его еще называют автокомпрессионный;
  • вращающий;
  • продольного дутья.

Принцип действия и область применения

За счет чего работает элегазовый выключатель большого напряжения? За счет изолированности фаз между собой посредством элегаза. Принцип работы механизма следующий: при поступлении сигнала об отключении электрического оборудования, контакты каждой камеры размыкаются. Встроенные контакты создают электрическую дугу, которая размещается в газовой среде.

Эта среда разделяет газ на отдельные частицы и компоненты, а из-за высокого давления в резервуаре, сама среда снижается. Возможное применение дополнительных компрессоров, если система работает на низком давлении. Тогда компрессоры усиливают давление и образовывают газовое дутье. Также используется шунтирование, применение которого необходимо для выравнивания тока.

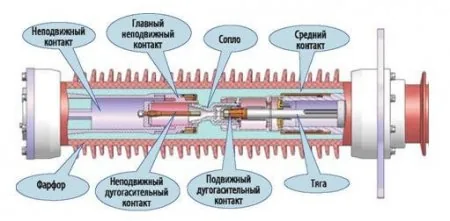

Обозначение на схеме ниже указывает расположения каждого элемента в механизме выключателя:



Что касается моделей бакового вида, так в них контроль осуществляется с помощью приводов и трансформаторов. Для чего нужен привод? Его механизм является регулятором и его назначение заключается в том, чтобы включать или выключать электроэнергию и, если необходимо, удерживать дугу на установленном уровне.


Приводы делятся на пружинные и пружинно-гидравлические. Пружинные обладают большой степенью надежности и имеют простой принцип работы: вся работа делается благодаря механическим деталям. Пружина способна под действием специального рычага сжимать и разжиматься, а также фиксироваться на установленном уровне.

Пружинно-гидравлические приводы выключателей дополнительно имеют в конструкции гидравлическую систему управления. Такой привод считается более эффективным и надежным, ведь пружинное устройство может само изменить уровень фиксатора.



Достоинства и недостатки оборудования

Как и в любых конструкциях и механизмах в элегазовых выключателях существуют свои преимущества и недостатки. К достоинствам устройства относят:

  1. Многофункциональность. Назначение и применение такого механизма возможно для любого напряжения в сети.
  2. Скорость действия. Элегаз реагирует на присутствие электрической дуги за считанные секунды. Благодаря этому в случае аварийной ситуации есть возможность быстро отключить подконтрольную систему.
  3. Возможное использование при вибрациях и в условиях пожарной опасности.
  4. Долголетие. Нет необходимости заменять газовые смеси. Контакты, что соприкасаются со смесями, почти не подлежат изнашиванию, а внешний корпус обладает большими показателями защиты.
  5. Могут применяться на сетях высокого напряжения. Их аналоги, такие как вакуумные приборы, этого делать не способны.

Но у этих выключателей есть и свои недостатки. Например:

  1. Так как производство приборов очень сложное и элегазовые смеси стоят дорого, то и цена самой конструкции высокая.
  2. Не работают прибор при низкой температуре.
  3. При требуемом обслуживании следует применять определенное оборудование.
  4. Прибор следует устанавливать на специальную платформу или фундамент, а для этого следует обладать опытом и специальными инструкциями.

Напоследок рекомендуем просмотреть видео, в котором подробно рассказывается о том, как работает оборудование, заполненное элегазом, и для чего оно применяется:


Вот мы и рассмотрели устройство, назначение и принцип действия элегазовых выключателей. Надеемся, предоставленная информация была для вас полезной и интересной!
