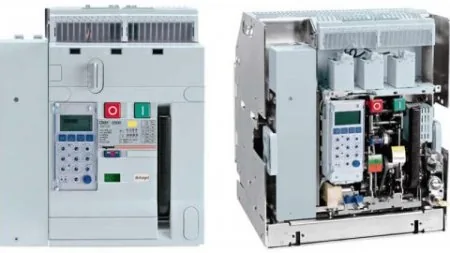

Что такое воздушный автоматический выключатель?
Узнайте, из чего состоит, как работает и для чего нужен воздушный автоматический выключатель.
Для защиты электрооборудования и высоковольтных линий электропередач используют такой тип коммутационных аппаратов, как автоматический воздушный выключатель. Как видно из названия, его особенность работы связана с использованием воздушного зазора между силовыми контактами. Ниже мы рассмотрим конструкцию, принцип работы и назначение воздушного автомата. Содержание:
Устройство
При отключении нагрузки, мощных потребителей, между расходящимися для отключения контактами возникает дуга, по силе не уступающая номинальному току. Во время данного явления образуется плазма, рост температуры, в результате чего может образоваться неконтролируемая самоподдерживающаяся дуга, способная расплавить контакты коммутатора и даже перекинутся на соседнюю фазу, вызвав фазное короткое замыкание, что может закончится выводом из строя дорогостоящего оборудования. Чтобы избежать подобного явления, было разработано устройство — камера дугогашения.

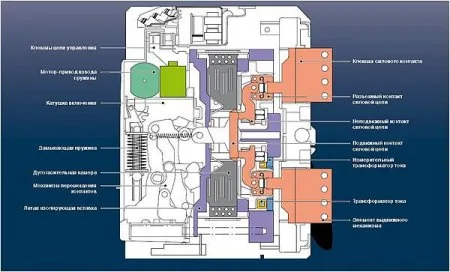

Наглядно конструкция воздушного выключателя рассмотрена на схеме ниже (нажмите на картинку для увеличения):
Принцип действия

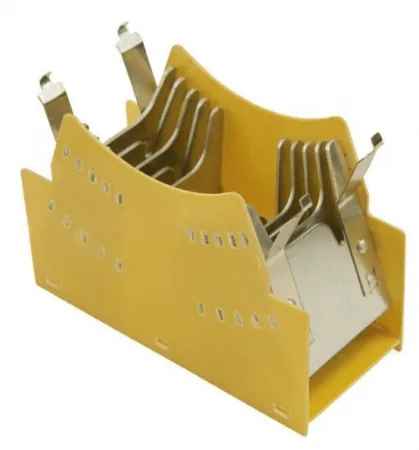

В момент разрывания контактов возникает дуга. Достигая решетки камеры дугогашения, она начинает вытягиваться, а под действием тепла воздух, находящийся в камере, вытекает через решетки, увлекая дальше за собою продукты образованные плазмой, прекращая ее проявления физически.

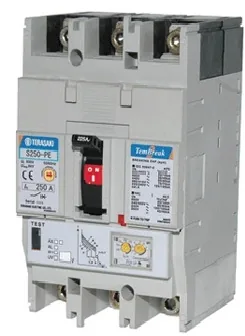

Понимание процессов, происходящих в коммутируемых цепях, а также способы подавления нежелательных явлений, помогли создать достаточно компактные по размеру и весу аппараты, способные производить отключения тока сотнями ампер. На фото ниже представлен типичный представитель автоматического воздушного выключателя:

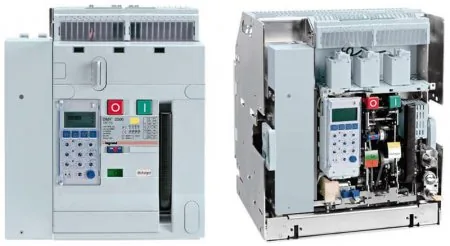

Область применения и назначение
Воздушные автоматы применяются для промышленных нужд, в сфере энергетики, частном секторе. На сегодняшний день разработаны разнообразные по величине и габаритам защитные устройства. От квартирных автоматических выключателей и до силового защитно-коммутационного оборудования выкатного типа, со встроенным контроллером параметров.
Теперь поговорим о том, для чего используются автоматы данного типа. Основное назначение воздушных автоматических выключателей — это защита электрооборудования и линий электропередач от токов короткого замыкания, а также от завышенной мощности потребления путем контроля величины количества тока, проходящего через контакты автомата.
Требования, предъявляемые к современным воздушным выключателям:
- неограниченное время пропуска номинального тока;
- многократное отключение токов короткого замыкания;
- малое время срабатывания;
- устойчивость к многократным термодинамическим нагрузкам;
- наличие внутренних защитных механизмов;
- селективность.
Благодаря относительной простоте конструкции они прочно заняли свое место под солнцем и к тому же продолжают совершенствоваться в техническом плане.
Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, из чего состоит воздушный автомат:
Вот мы и рассмотрели назначение, принцип действия и устройство автоматического воздушного выключателя. Надеемся, предоставленная информация была для вас полезной и интересной!
