Что такое максимальная токовая защита и какое у нее назначение
Назначение, область применения и принцип действия максимальной токовой защиты (МТЗ) и её отличие от токовой отсечки.
Важной частью электрических схем является обеспечение надежного отключения питания при ненормальных режимах работы или при перегрузке. К таким системам относятся релейные защиты (РЗиА). В них входит спектр разнообразных схем, которые реагируют на различные отклонения от нормальных условий, например, междуфазные или замыкания на землю, повышенное потребление мощности и пр. В этой статье будет рассмотрен один из методов защиты от перегрузки линии электропередач. Узнайте, что такое максимальная токовая защита, для чего она нужна и чем отличается от токовой отсечки. Содержание:

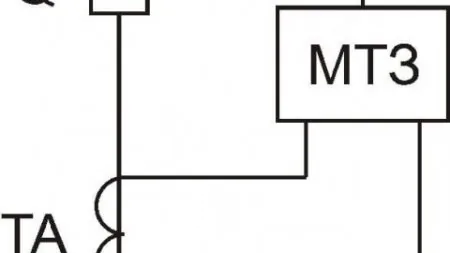

Устройство и принцип действия
Принцип работы заключается в срабатывании датчика (реле) тока при превышении Iуставки на защищаемом участки линии, после чего для обеспечения селективности с определенной задержкой срабатывает реле времени.
Где она применяется? Максимальную токовую защиту устанавливают в начале линии, то есть со стороны генератора или трансформатора питающей подстанции.
Важно! Зона действия МТЗ лежит в пределах между источником питания (ТП или генератором) и потребителем (ТП или другим ВВ оборудованием). При этом она устанавливается со стороны источника, а не потребителя. Но зоны действия ступеней могут пересекаться друг с другом. Например, 1 ступень часто перекрывает зону действия второй ступени вблизи от разъединителя, где Iкз почти равны с предыдущим участком линии.

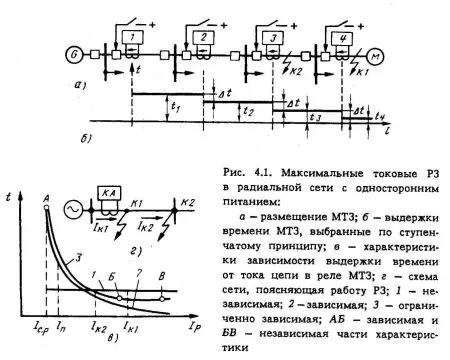

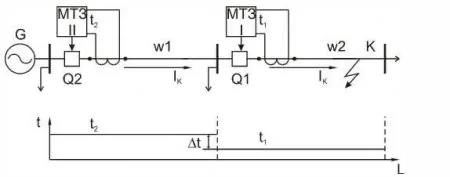

Выдержка времени срабатывания защиты подбирается так, что первая ступень (на питающей ТП) срабатывает через самый большой промежуток времени, а каждая последующая быстрее предыдущей.
Интересно: разница выдержки времени срабатывания на ближайшей к источнику питания от следующей после нее МТЗ называется ступенью селективности.
Обеспечение селективности важно для бесперебойной подачи электропитания по как можно большему количеству электрических линий. С её помощью отключаемая часть уменьшается и локализуется на участке между коммутационными аппаратами как можно ближайшими к поврежденному участку.
При этом, при возникновении кратковременных самоустраняемых перегрузок, связанных с пуском мощных электродвигателей, выдержка времени и отключение по минимальному напряжению должны обеспечить подачу электроэнергии в сеть без её отключения. При КЗ, напряжения резко уменьшаются, а при пуске двигателей такой просадки обычно не происходит.
Выбор уставок по току происходит по наименьшему Iкз из всей цепи, учитывая особенности работы подключенного оборудования. Это нужно опять же для того, чтобы максимальная токовая защита не сработала при самозапуске электродвигателей.
Перегрузка может возникнуть по трем причинам:
- При однофазном замыкании на землю.
- При многофазном замыкании.
- При перегрузки линии из-за повышенного потребления мощности.
Итак, максимальная токовая защита необходима для предотвращения разрушения линий электропередач, жил кабелей и шин на подстанциях и потребителях электроэнергии, таких как мощные электродвигатели 6 или 10 кВ и прочие электроустановки.
Отличия от токовой отсечки
Защита линий от коротких замыканий также осуществляется с помощью токовой отсечки. Принцип её работы аналогичен — отключение электричества при перегрузке линии. Основным отличием является то, что селективность максимальной токовой защиты обеспечивается задержкой времени, а токовая отсечка отключает напряжение почти мгновенно при возникновении КЗ. При этом время срабатывания и селективность отсечки определяется номиналами и уставками защитных аппаратов и их время-токовыми характеристиками.
Более подробно вопрос рассмотрен на видео:
Виды МТЗ и схемы
К основным видам максимальной токовой защиты относят:
- С независимой выдержкой времени от тока. Из названия ясно, что при любых перегрузках величина выдержки времени остаётся неизменной.
- С зависимой выдержкой времени. Время зависит нелинейно от величины тока, по принципу: больше ток — быстрее отключение. Такая система позволяет точнее учитывать перегрузочную способность элементов цепи и осуществлять защиту от перегрузки.
- С ограничено-зависимой выдержкой времени. График зависимости состоит из двух частей. У него параболическая форма (как во втором случае), совмещенная с прямой линией (как в первом случае), где по вертикальной оси расположен ток, а по горизонтальной время. При этом его основание стремится к параболе, а с определенных схемой пределов переходит в прямую. Так достигается точная настройка срабатывания при малых превышениях, например при подключении мощных потребителей и групповом пуске электродвигателей.
- С блокировкой минимального напряжения. Также нужна для предотвращения отключения питания при пусковых токах. При возрастании тока выше уставки, если реле напряжения не срабатывает по минимальному значению (как при КЗ), то и напряжение не отключается.
По роду тока в оперативных цепях выделяют МТЗ:
- с постоянным оперативным током;
- с переменным оперативным током.
По количеству реле различают максимальные токовые защиты на базе:

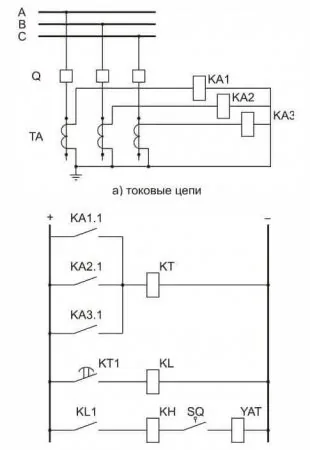

- Трёх реле. Обеспечивают защиту и при многофазном и при однофазном замыканиях.

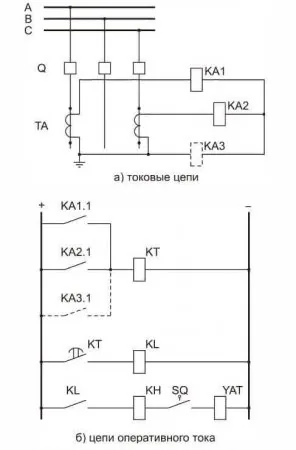

- Двух реле. Дешевле предыдущих, но не дают такой же надежности, особенно при однофазных замыканиях.
- Одного реле. Еще дешевле и еще менее надежны, не применимы на ответственных участках линии. У них малая чувствительность и применяется в распределительных сетях от 6 до 10 кВ и для защиты электродвигателя.
На схемах:

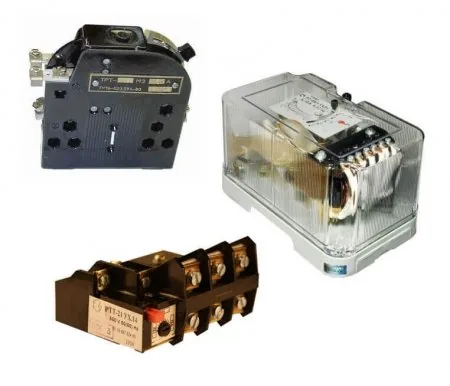

- KA — реле тока;
- KT — реле времени;
- KL — промежуточное реле, устанавливается если не хватает коммутационной способности контактов;
- KH — указательное реле (блинкер);

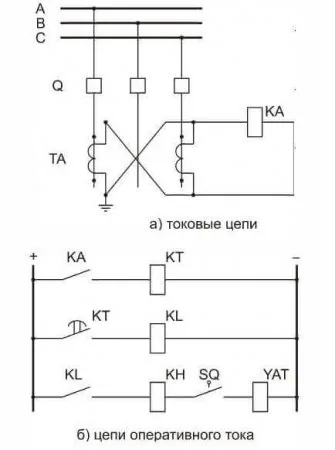

- SQ — блок контакт для размыкания мощных цепей, типа катушки YAT — силового коммутационного аппарата. Устанавливается так как контакты реле не рассчитываются на размыкание таких цепей.

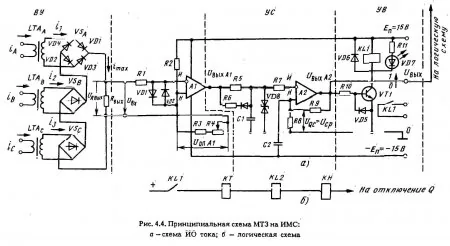

Современные защиты часто уходят от применения релейных схем из-за особенностей их надежности. Поэтому используются МТЗ на операционных усилителях, микропроцессоре и другой полупроводниковой технике.
Современные решения позволяют более точно выставлять уставки по току и время-токовые характеристики защит.
Заключение
Мы кратко рассмотрели назначение, область применения и принцип действия максимальной токовой защиты (МТЗ) и её разницу с токовой отсечкой. У каждой схемы есть свои достоинства и недостатки. Например, достоинством МТЗ является то, что она не отключает напряжения при повторных пусках двигателей после исчезновения питания, но её выдержка времени может быть губительна для воздушной линии или линии другого типа. При этом последнее может компенсироваться либо токовой отсечкой, либо вариантом МТЗ с зависимой выдержкой времени. В любом случае бесперебойность работы электрической сети обеспечивается совокупностью систем РЗиА среди которых:
- АЧР (автоматическая частотная разгрузка);
- ТЗНП (при нулевой последовательности — замыканиях на землю);
- МТЗ;
- ТО;
- Дифзащиты и прочее.
Некоторые из них мы уже рассматривали в статьях ранее.
Теперь вы знаете, что такое максимальная токовая защита, как она устроена и работает. Надеемся, предоставленные схемы и описание помогли вам разобраться в данном вопросе!
