Как провести электропроводку на даче — пошаговое руководство
Пошаговое описание все этапов прокладки электропроводки на даче своими руками. Схема проводки от щитка. Как провести внутреннюю и наружную электропроводку.
Выбор сечения и типа кабеля, номиналов автоматических выключателей, УЗО и другой защитной аппаратуры, и, наконец, выбор способа монтажа. Это еще неполный список этапов электромонтажных работ, которые введут в ступор любого начинающего мастера. Поэтому давайте разберемся как может быть проведена электропроводка на даче своими руками. Пошаговое описание всех этапов электромонтажа предоставлено ниже. Содержание:
- Определение способа прокладки кабеля
- Составление схемы до монтажа
- Выбор электроустановочных изделий
- Подключение к опоре ВЛЭП по воздуху и под землёй
- Электромонтаж внутренней проводки
- Разметка стен
- Штробление и углубления для подрозетников
- Крепление распределительных коробок и подрозетников
- Прокладка линий
- Подключение розеток и выключателей
- Прокладка наружной проводки
Определение способа прокладки кабеля
Для начала нужно определится с тем, как вы будете прокладывать проводку:
- Внутренняя или скрытая электропроводка. Прокладывается внутри стен, перегородок и перекрытий. Проводка по поверхности чернового потолка закрытая подвесным или натяжным потолком также считается внутренней.
- Наружная или открытая проводка. Прокладывается по поверхности стен, потолков, конструкциям. В общем во всех случаях, когда видны кабельные линии.
Выбрать тип электропроводки достаточно просто:
- Если у вас стены из кирпича, бетона, газобетона и других твёрдых негорючих материалов – прокладывайте внутреннюю электропроводку.
- В деревянном доме нужна наружная проводка. В ПУЭ 7.1.38, сказано о том, что по сгораемым стенам, перегородкам, потолкам (и за ними) прокладка осуществляется в несгораемых трубах и кабелями, не распространяющими горение. Подобные рекомендации содержат и другие пункты Правил.
- В каркасном доме согласно СП 31-105-2002 п. 13.5.1, 13.5.2 допускается делать электропроводки через пустоты или заполненные утеплителем пространства стен и перекрытий, а пропускать кабель через стены допускается без негорючих гильз, но изоляция должна быть не распространяющей горение (приставки -нг или -нг-ls в маркировке изделия) или в защитных оболочках.
Составление схемы до монтажа
Сначала нужно рассчитать количество светильников и выключателей, к ним и розеток. Далее определите, где будут установлены мощные электроприборы, такие как бойлер, котёл, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрощита на даче.
Стоит отметить, что все электроустановки (объекты) построенные и реконструированные после 2003 года должны иметь заземление (указано в ряде пунктов, например, 1.1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это значит, что, если вы строите дачу сейчас – нужно составлять схему проводки с заземлением. Если же у вас старая дача и вы просто делаете ремонт – допустимо оставить схему без заземления, чего мы не рекомендуем.
Чтобы электропроводка была правильной и служила долго нужно не только правильно её проложить, но и правильно подобрать сечения жил и номиналы автоматов. Возникает вопрос: как подобрать сечение кабеля для дачи и собрать электрощит своими руками?
Нужно подобрать кабель под мощность нагрузки. Одно из распространённых правил: использовать провода и кабели сечением 2.5 кв. мм для розеток, а для освещения – 1.5 кв. мм. Для точного расчета воспользуйтесь калькулятором на нашем сайте https://samelectrik.ru/raschet-secheniya-kabelya-2.html. На освещение хватит автомата на 10А, а на розетки – 16А. Если говорить про УЗО, то его номинал ставят выше, чем автомата. Допустим автомат стоит на 16А, значит УЗО ставят на 25А. По току утечки УЗО выбирают в зависимости от назначения: для ванной лучше поставить на 10 мА, для защиты всей «мокрой группы» на 30 мА.

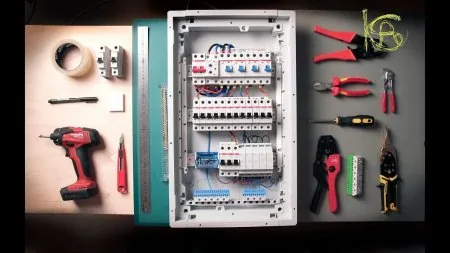

Теперь ознакомьтесь с подборкой типовых схем электрощитов для дач:

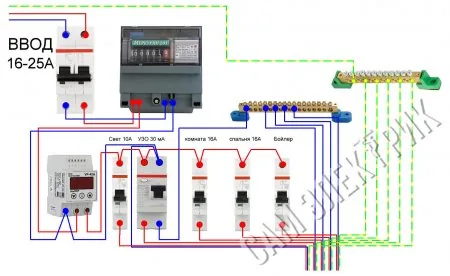

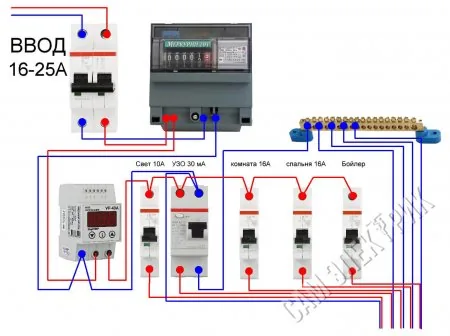

Схема простого щитка без заземления с однофазным вводом 220В:
Схема ввода 1 фазы с заземлением:

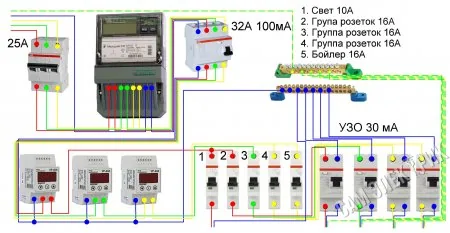

Схема с трёхфазным вводом 380/220В и заземлением:
Выбор электроустановочных изделий
Простыми словами электроустановочные изделия — это розетки, выключатели, распредкоробки, щиты и т.д. На них, как и на других материалах для электропроводки, нельзя экономить хоть при ремонте в квартире, хоть в дачном домике.
В России по качеству и распространённости занимают лидирующие места занимают два бренда Legrand и Schneider Electric. В модельном ряде этих производителей есть розетки, выключатели для внутренней и наружной проводки, для монтажа внутри, и снаружи – на дачном участке.
Подключение к опоре ВЛЭП по воздуху и под землёй
Чтобы делать электропроводку, дача должна быть подключена к электросети. Практически во всех случаях на улице проходит воздушная линия электропередач. Подключение к ней возможно либо по воздуху, либо под землёй. Теперь поговорим о том, как сделать правильный ввод в дом и подключение к воздушке, а также какой провод использовать.
Для прокладки кабеля от опоры до дома по воздуху используется провод СИП. Для прокладки под землёй используют либо обычный кабель типа ВВГ и его прокладывают в ПНД трубе, либо в земле без трубы прокладывают бронированный кабель типа ВБбШв.

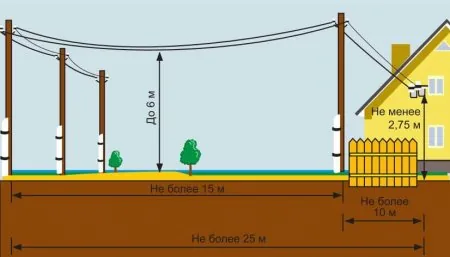

При прокладке по воздуху делается ответвление от воздушной линии с помощью кабельных зажимов (ЗОИ, ЗОРЗБ, ЗПА, Z 206 и множество других), закрепленных натяжной арматурой. Далее кабель натягивают на трубостойке без промежуточных опор, если длина линии менее 25 метров и с ними, если длина превышает 25 метров (подробнее в Главе 2.4 ПУЭ, см. пункт 2.4.12.).

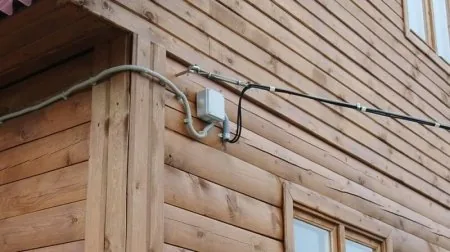

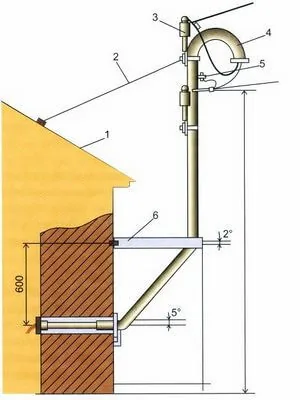

От трубостойки, закрепленной на фасаде или крыше дома, СИП ведут вдоль фасада в гофре из ПВХ, если это не солнечная сторона. А если же сторона солнечная, то ПВХ-гофра не подходит – она разрушается под воздействием ультрафиолета, используйте черную гофру из полиэтилена или металлическую.
Кроме трубостойки СИП может быть натянут с помощью натяжной арматуры (другое название — анкерные зажимы) закрепленной на фасаде.

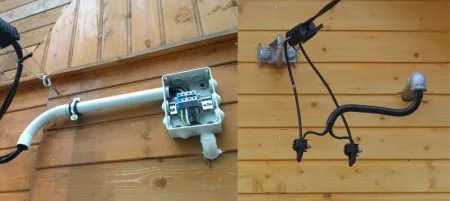

Переход с СИП на ВВГ-нг-ls или другой медный кабель выполняется на фасаде дачи во влагозащищенной распределительной коробке, с помощью тех-же ответвительных зажимов «орешков».
Всегда от кабеля СИП и дальше в дом прокладывается медь. Кроме прокладки провода от столба до фасада дачи также встречается, когда щит учета устанавливают на опоре или во дворе на трубостойке, в общем требования для ответвления аналогичны. Возле трубостойки или в другом месте нужно разместить заземлитель, желательно как можно ближе к вводному щиту.
Электромонтаж внутренней проводки
Чтобы вы не ломали голову «с чего начать», мы сгруппировали все действия в 5 шагов для монтажа электропроводки на даче своими руками:
- Разметка.
- Штробление.
- Установка подрозетников и распредкоробок.
- Прокладка кабеля.
- Сборка схемы и подключение.
Прокладка наружной проводки
Мы рассмотрели, как выполняется прокладка внутренней электропроводки на даче поэтапно, теперь рассмотрим другой вид – наружную проводку. Прокладка наружной электропроводки в дачном домике проще, и занимает меньше времени. Согласно ПУЭ наружная электропроводка должна выполняться кабелями с изоляцией, не поддерживающей горение. Какой кабель использовать в этом случае? Подходит тот же ВВГнг-LS, или другие кабели с такой изоляцией.

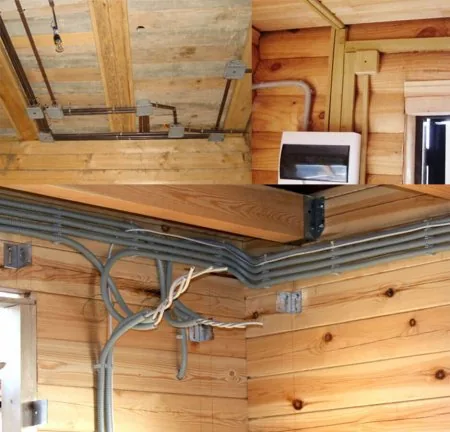

Современные требования предписывают использование локализирующих негорючих труб – то есть металлических. Можно использовать медные или стальные тонкостенные трубы. Но этот вариант не самый дешевый и удобный для монтажа.
Также провод можно прокладывать в ПВХ-гофре. Если вас не устраивает этот вариант – прокладывайте в кабель-канале или плинтусе с нишей для проводов.
Монтаж розеток и выключатели для наружной установки отличается тем, что вам не нужно бурить отверстия и устанавливать подрозетники – они просто прикручиваются к стене. Это можно назвать «эконом вариант» потому что такую проводку легко заменить, добавить или убрать розетки и перенести выключатели без особых затрат и видимости переделок.

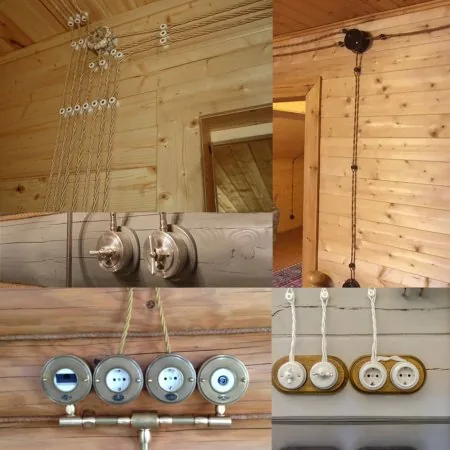

Альтернативой такому решению является электрическая проводка в стиле ретро. Для этого используют специальный витой провод и керамические ролики, такой способ вполне соответствует требованиям ПУЭ. Его главным недостатком является высокая стоимость как самого кабеля, так и электроустановочных изделий под старину.
Вот собственно и все моменты, которые нужно знать, если решили самостоятельно провести электропроводку на даче. Надеемся, наша пошаговая инструкция с картинками и схемами помогла вам понять, с чего начать и что вообще нужно делать!
