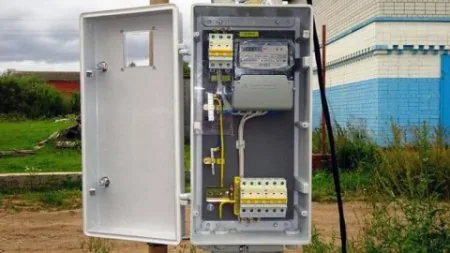

Как установить щит учета на опоре, не нарушая правил
Как производится установка щита учета на опоре согласно ПУЭ. Какие требования предъявляются к монтажу и как правильно заземлить щиток. Организационные вопросы.

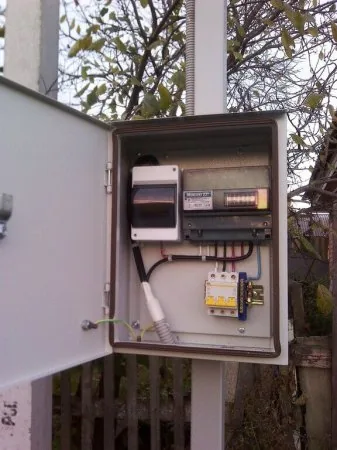

Подключение частного дома к электрической сети предусматривает установку щита учета, в котором будет монтирован прибор учета электроэнергии и защитные аппараты, подключен ввод от электросети и отходящий кабель, который питает домашнюю проводку. Нередко одним из требований снабжающей организации, которая осуществляет подключение к электросетям, является установка щита учета на опоре (столбе). В данной статье мы предоставим читателям сайта Сам Электрик основные рекомендации по данному вопросу. Содержание:
Организационные вопросы
Прежде всего, следует учитывать, что электросетевая компания выполняет подключение непосредственно к электросетям только при условии соблюдения всех требований по установке щита учета и оформлении всех необходимых документов.
Следовательно, первым этапом является составление проекта и утверждение его в электросетевой организации. Как правило, в организации есть типовые проекты подключения к электросетям и перечень требований относительно выбора номинала защитных аппаратов, типа электросчетчика, сечения вводного провода (кабеля), типа и конструктивного исполнения корпуса учетно-распределительного щитка, а также требования по монтажу самого щитка на опоре либо в другом месте. Возможно, по требованию снабжающей организации потребуется подключение счетчика к автоматизированной системе коммерческого учета электроэнергии (АСКУЭ).
Нередко возникают ситуации, когда после приобретения вводного кабеля, установки щита, прибора учета и необходимых защитных аппаратов без предварительного согласования, энергоснабжающая организация отказывает в подключении к электросети и приходится устранять ошибки в монтаже либо заново приобретать новый электросчетчик, защитные аппараты и другие элементы.
Поэтому если у вас уже есть готовый проект, то прежде чем приобретать необходимые конструктивные элементы и приступать к монтажу электрощита, следует согласовать проект в снабжающей организации.
Классификация щитов

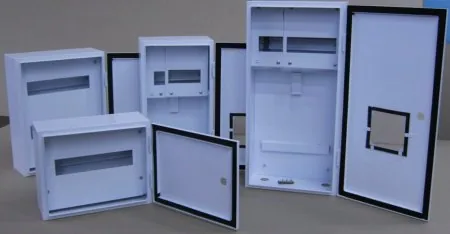

Щит учета может иметь различное конструктивное исполнение: в виде небольшого бокса, рассчитанного на установку прибора учета и защитного аппарата либо в виде полноценного шкафа, в котором может быть установлено несколько защитных аппаратов и другие вспомогательные элементы для распределения электроэнергии (учетно-распределительный и групповой учетно-распределительный щитки).
Щитки также классифицируется по степени защиты корпуса от негативных воздействий влаги и посторонних предметов, в том числе и пыли. В данном случае щит устанавливается на опоре (столбе), то есть вне помещений, поэтому корпус такого щита должен иметь степень защиты не ниже IP54. Также выбирая корпус учетно-распределительного щитка нужно учитывать возможность его эксплуатации в температурном диапазоне местных условий окружающей среды.
Корпус щита учета для установки вне помещений должен иметь запирающее устройство, а на самом корпусе должно быть прозрачное окно для возможности беспрепятственного съема показаний представителями энергосбыта.
Правила установки щита учета
Приведем нормы на установку электрического щита согласно ПУЭ 7. Согласно главе 1.5, п. 1.5.29, расстояние от поверхности земли (пола) до клемм прибора учета должно быть в пределах 0,8-1,7 м. Сам щит может устанавливаться, как на опоре (столбе), так и на трубостойке – в данном случае все также зависит от требований снабжающей организации.
Электрический счетчик должен быть защищен предохранителями или автоматическими выключателями. При этом расстояние от электросчетчика до защитных аппаратов не должно превышать 10 м.
Часто потребители не соблюдают требования относительно выбора номинала защитных аппаратов, что может привести к повреждению счетчика. А в случае превышения допустимого лимита мощности у нескольких потребителей может привести к нежелательной перегрузке на питающей линии в целом, что влечет за собой возникновение аварийных ситуаций в электрической сети.
Поэтому в большинстве случаев снабжающая организация устанавливает щиты учета с возможностью установки автоматического выключателя. Автоматический выключатель, во-первых, осуществляет защиту самого электрического счетчика от перегрузки, во-вторых, он лимитирует нагрузку в соответствии с договором по электроснабжению дома, в котором, как правило, указывается выделенная мощность. Автоматический выключатель устанавливается и подключается при подключении к электросетям, а сам щиток пломбируется для предотвращения самовольной замены автомата, а также несанкционированного вмешательства в работу измерительного прибора.

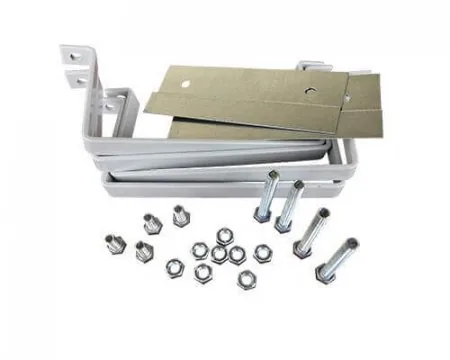

Щит учета устанавливается только на устойчивую и надежную опору при помощи специальной скобы и других элементов для монтажа, которые есть в комплекте к щитку или которые нужно приобрести дополнительно.
Также в целях защиты от повреждения или вмешательства снабжающая организация может выполнить установку щитка учета на опоре (столбе) на высоте более 1,7 м.
Заземление электрощита
Очень часто возникает вопрос о том, как заземлить электрощиток. В данном случае в первую очередь также необходимо руководствоваться требованиями снабжающей организации.

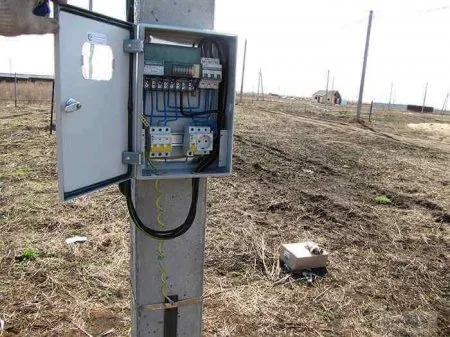

В случае отсутствия требований необходимо заземлить щиток с учетом системы заземления электрической сети. Большинство потребительских сетей имеют систему заземления TN-C, которая предусматривает объединение нулевого и защитного проводников в проводник PEN на всей протяженности линии. Точка разделения данного проводника на защитный заземляющий и нулевой проводники осуществляется в щите до самого электросчетчика, а после разделения система заземления называется TN-C-S. По правилам PEN-проводник имеет несколько повторных заземлений на опорах на всей протяженности линии и в конце, в самом щите учета на опоре (столбе) он также заземляется.
PEN-проводник соединяется с металлическим корпусом электрощита, а щиток, в свою очередь, присоединяется к предварительно монтированному заземлителю (заземляющему контуру) при помощи заземляющего проводника. Сечение провода для заземления должно быть не меньше сечения вводного питающего кабеля.
Но важно учитывать, что заземление домашней проводки и PEN-проводника в частности может быть не только бесполезным, но и опасным. Если питающая линия находится в неудовлетворительном техническом состоянии, а повторные заземления PEN-проводника на опорах (столбах) линии не соответствуют требованиям, то в случае разрыва PEN-проводника на корпусе заземленного щита может появиться опасный потенциал. При этом по заземляющему проводнику и по контуру заземления будет протекать уравнительный ток, который может привести к повреждению вводного кабеля.
Следовательно, если заземление питающей линии не соответствует требованиям, предъявляемым к заявленной системе заземления электрической сети, то лучше использовать совмещенный проводник PEN вводного кабеля исключительно в качестве нулевого вводного провода. При этом можно реализовать своими руками систему заземления ТТ, то есть монтировать индивидуальный заземляющий контур проводки и заземлить на него металлический корпус электрощитка.
Напоследок рекомендуем просмотреть видео, на котором наглядно показывается установленный заземленный щиток на столбе:
Вот собственно и все рекомендации, которые мы хотели вам предоставить. Надеемся, теперь вы знаете, как происходит установка щита учета на опоре согласно ПУЭ и какие требования предъявляются к данному виду работ. Надеемся, предоставленная информация была для вас полезной и интересной!
