Что такое естественный заземлитель и для чего он нужен
Что такое естественный заземлитель и какие требования предъявляются к его применению. Использование железобетонного фундамента для естественного заземления.

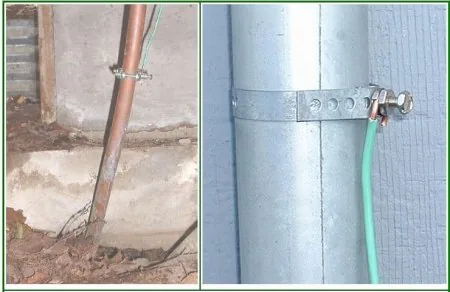

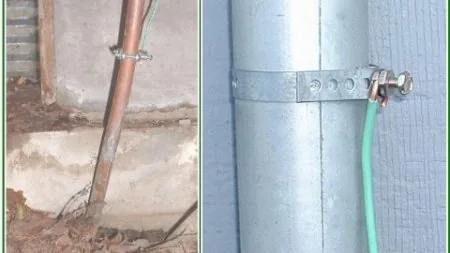

В электрических установках при реализации защитных мер используют естественный заземлитель. В его роли может выступать стальная арматура, которая входит в состав железобетонных конструкций. Помимо этого, как естественное заземление применяются и различные коммуникации из металла, которые расположены под землей. Например, это могут быть трубопроводы или изоляционная оболочка кабеля. Бывают случаи, когда используются и коммуникации, которые находятся над землей, например, рельсы. Содержание:
- Преимущества перед искусственным контуром
- Соединение элементов в конструкции
- Железобетонный фундамент как заземляющее устройство
Преимущества перед искусственным контуром
Заземлитель естественного типа применяется только в том случае, когда он полностью удовлетворяет требования к устройству заземления.
Эти требования установлены п. 1.7.54 ПУЭ, согласно которому при использовании естественных заземлителей сопротивления заземляющих устройств или напряжения прикосновения должны иметь допустимые значения, а на заземляющем устройстве не должны превышаться нормированные значения напряжения и допустимые плотности токов. В этом случае в искусственные заземлители в электроустановках до 1 кВ применять не обязательно. Следует помнить, что при использовании естественных заземлителей в качестве элементов заземляющих устройств не должно происходить их повреждения от токов короткого замыкания или нарушения работы устройств, с которыми они связаны.
Исходя из этого можно сделать вывод, что в большинстве случаев применяются естественные заземлители, при этом искусственные не применяются. Благодаря такой конструкции можно в большей мере сэкономить на материалах, которые используются при создании контура заземления. Помимо этого, силы на монтаж, финансовые расходы будут уменьшены, а использование приспособления будет проще.
Соединение элементов в конструкции
Неважно из чего сделаны детали конструкции, из металла или железобетона, главное то, что они должны соединяться таким образом, чтобы в этих деталях образовалась электрическая цепь, проходящая по самому металлу. Если конструкция железобетонная, то следует дополнительно подготовить закладные детали в ней. Их наличие должно быть на каждом этаже объекта недвижимости.
Благодаря этим закладным деталям в устройстве можно соединить электрическое или технологическое оборудование, которое следует заземлить. Если в зданиях существуют соединения в виде болтов, заклепок или сварки, то их будет достаточно для того, чтобы смонтировать постоянную электрическую цепь. Если же подобные соединения отсутствуют то можно использовать гибкие перемычки, которые приваривают к элементам конструкции. Сечение перемычек должно быть от ста квадратных миллиметров.
Что нельзя использовать из железобетонных конструкций в качестве заземлителей? Если сборный фундамент выполнен из железобетона, то естественный заземлитель к нему лучше не подсоединять. Если есть возможность, то лучше сначала соединить между собой арматуру близлежащих блоков, и лишь потом приступать к изготовлению естественного заземления. Если такое соединение осуществить нет возможности, то тогда лучше всего сделать искусственный заземляющий контур.
Между собой железобетонные конструкции соединяются следующим образом: в случае, если фундамент здания осуществлен из свай, тогда арматуру свай соединяют с блоками фундамента или с арматурой ростверка с помощью электродуговой сварки. Но такая сварка не подойдет для пространственных колон и металлических каркасов. В этом случае применяют точечную сварку.

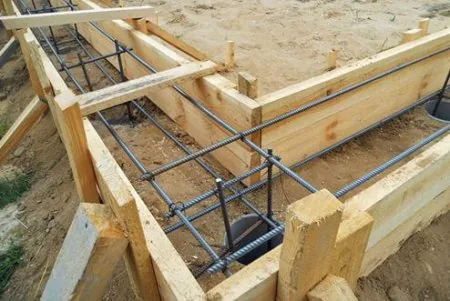

Железобетонный фундамент как заземляющее устройство
Естественный заземлитель в виде железобетонного фундамента используется только в том случае, когда грунт, на котором располагается строение, обладает влажностью от трех процентов. Если влажность будет меньше, то фундамент строения будет оказывать очень большое электрическое сопротивление, и как результат не будет выступать в качестве заземляющего устройства.
Также железобетонный фундамент применяется как заземлитель еще и тогда, когда на него будет воздействовать любая агрессивная среда. К примеру, это могут быть подземные воды, у которых нет значительных показателей жесткости. Помимо этого, такой фундамент может выступать, как естественный контур заземления, если отсутствует гидроизоляция или его поверхность будет максимально защищена, согласно СНиП и ПУЭ, битумным покрытием.
Железобетонный фундамент не соединяется с заземляющим проводником в том случае, если он расположен в агрессивной среде, потому что это может привести к дополнительной коррозии. Также не рекомендуются использовать основу из бетона, если в самой структуре конструкции существует напрягаемая арматура.
Если просмотреть все озвученные выше ограничения и позволения, то можно сделать вывод, что подобное строение совершенно не подходит для искусственного заземления. Благодаря этому при монтаже рабочего заземления есть возможность сэкономить на проводниках. Ведь они будут располагаться в постройке, соответственно, их длина будет меньше, а это позволит сэкономить материалы и денежные средства.

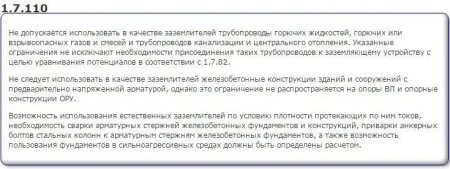

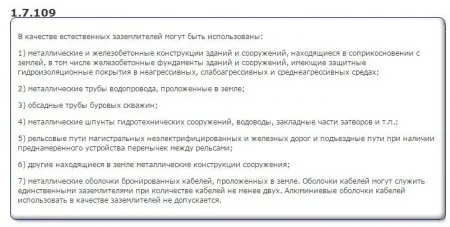

Также хотелось бы отметить, что естественный заземлитель может быть не только из тех, что перечислены ранее. Существует еще большое количество возможных вариантов. К примеру, согласно ПУЭ п. 1.7.109 (см. Главу 1.7) в его роли может выступать стальной трубопровод (только тот, в котором течет любая негорючая жидкость, о чем говорится в п. 1.7.110 того же ПУЭ) или обсадная труба, что используется в артезианских колодцах.
Перечень всех материалов, которые можно использовать для естественного заземления, а какие нет, предоставлен ниже:
Если все же для безопасности и защиты жилого или офисного здания было принято решение использовать исключительно естественное заземление, то необходимо учитывать следующий важный фактор: электрический ток, который проходит по электрическому заземленному проводу, не должен превышать допустимое значение каждого в отдельности элемента, что входят в состав заземляющего устройства.
Вот и все, что мы хотели рассказать о том, что такое естественный заземлитель и какие материалы можно использовать для организации такого варианта защитного контура. Надеемся, предоставленная информация была для вас полезной!
