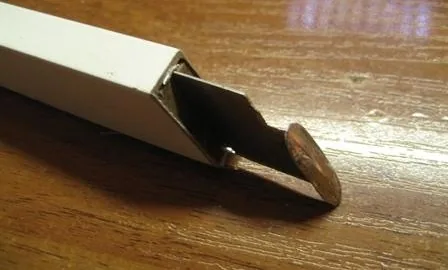

Как сделать нож электрика — инструкция в картинках
Нож с пяткой является неотъемлемым инструментом во время электромонтажных работ. О том, как сделать нож электрика своими руками, мы рассказали в статье!
Когда мы рассматривали список инструментов для электромонтажных работ, то один из пунктов был отведен под нож электрика. С помощью данного приспособления можно быстро снять защитную оболочку кабеля. На сегодняшний день стоимость качественного ножа с пяткой превышает 1000 рублей, поэтому далеко не каждый домашний мастер может позволить его себе приобрести, особенно, если учитывать, что электромонтаж в быту выполняется не так уж и часто. Решить проблему можно достаточно просто – сделать нож с пяткой для снятия изоляции своими руками. Ниже мы как раз и предоставим инструкцию в картинках, которая наглядно покажет все этапы работы. Содержание:
Технология изготовления
Для начала нужно подготовить инструменты и материалы, а именно:
- несколько лезвий канцелярского ножа;

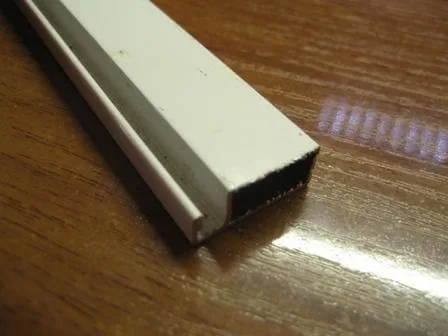

- рукоятка (идеально подойдет кусок алюминиевого профиля от москитной сетки пластиковых окон);
- деревянная рейка, сечением немного меньше, чем сечение профиля;

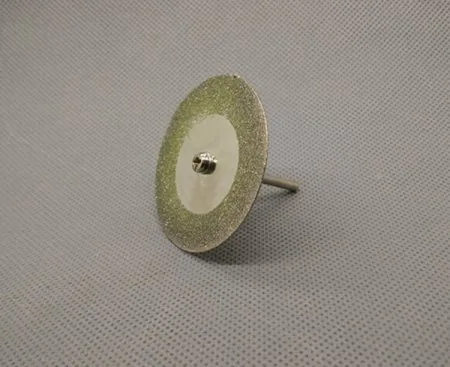

- отрезной алмазный микродиск (на фото ниже изображен);
- бормашинка;
- паяльник и припой.
Сразу же хотелось бы отметить, что бормашинку можно сделать также своими руками, ведь, скорее всего у вас ее нет в инструментах. Инструкцию по изготовлению самодельной мини дрели мы предоставляли в соответствующей статье.
Подготовив материалы, переходим к сборке самодельного ножа с пяткой. Чтобы информация воспринималась более доступно, предоставим ее в виде пошаговой инструкции:
- В лезвии сделайте шип, с помощью которого можно будет закрепить пятку. В самой пятке пропилите бормашинкой отверстие, соответствующее ширине и толщине лезвия.

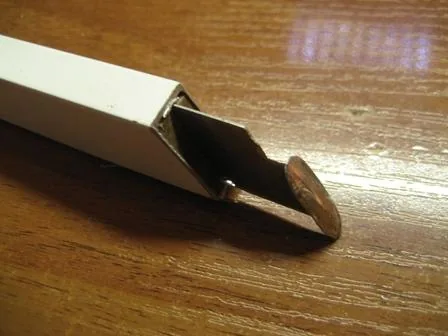

- Проденьте пятку на шип и пропаяйте все.
- Закруглите края пятки, чтобы при снятии изоляции она не повреждала изолирующий слой проводов.
- В рейке сделайте пропил под лезвие, после чего поместите рейку с готовым ножом в профиль.

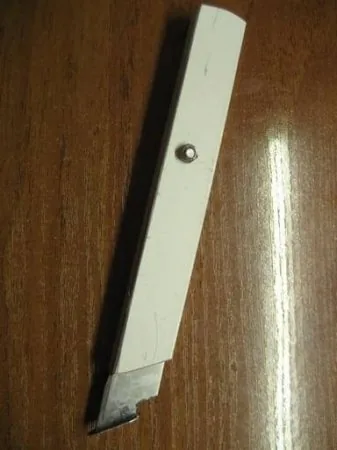

- Чтобы лезвие в процессе работы не скользило внутри профиля, закрепите его болтом, который пройдет через рукоятку и технологическое отверстие, как показано на фото ниже:
Вот по такой простой инструкции можно сделать нож с пяткой для снятия изоляции своими руками. Как вы видите, на сборку самоделки потребуется не так много времени.
На заметку
Если у вас затупилась пятка на профессиональном ноже (или наоборот, она острая и режет провода), то ее можно запросто подточить. Как это сделать, посмотрите на видео ниже:
Реставрация инструментаИ еще один полезный видеоурок, который вам пригодится, демонстрирует технологию использования ножа с пяткой. Если вы молодой электромонтажник и не знаете, как снять изолирующий слой данным инструментом, советуем просмотреть это видео:
Как работать ножом электрикаНадеемся, теперь вы знаете, как сделать нож с пяткой своими руками и как пользоваться этим приспособлением, довольно популярным у электромонтеров.
