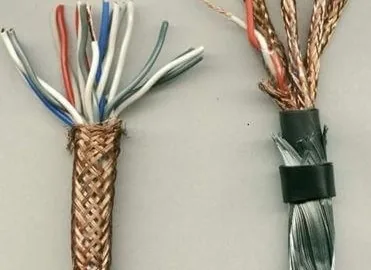

Обзор характеристик кабеля МКЭШ

Описание технических характеристик, области применения и основных поперечных сечений кабеля МКЭШ.

Кабельная продукция имеет много разновидностей и широко употребляется во многих областях промышленности. В эту категорию входит и монтажный кабель МКЭШ, который чаще всего используют для соединения электронной и электрической аппаратуры, а также подключения коммутационной аппаратуры автоматических телефонных станций (АТС). Что собой представляет этот тип проводника и где он используется, мы рассказали в данной статье, предоставив технические характеристики кабеля МКЭШ, а также его основные сечения и область применения. Содержание:

• Как расшифровывается аббревиатура?
• Конструктивные особенности
• Основные параметры
• Область применения

Как расшифровывается аббревиатура?

В первую очередь необходимо знать, как расшифровывается маркировка МКЭШ. Следует отметить, что кабель отмечается не только буквами, но и цифрами. Расшифровка по всем правилам и нормам ГОСТ выглядит таким образом:

• М – указывает на то, что продукция относится к монтажной категории.
• К – это разновидность проводника. Указывает, что в конструкцию входит изоляция в виде капронового слоя.
• Э – указывает на наличие защитного экрана.
• Ш – указывается внешняя оболочка продукции. В данном случае это шланг из поливинилхлорида.

Существует также разновидность данной марки проводника — МКШ. В этом случае маркировка говорит о том, что отсутствует экранированный слой, благодаря чему стоимость кабельной продукции снижается. Также могут быть маркировки МКЭШв, МКЭШВнг, МКЭШВнг-LS, о данных марках мы расскажем в отдельных статьях.

Расшифровка цифр выглядит следующим образом: например, МКЭШ 3х0,5. Подобная маркировка читается следующим образом: цифра 3 отмечает количество жил в изделии, а 0,5 – сечение жил в мм2.

Кстати, максимальное сечение жил составляет 2,5 мм2.

Конструктивные особенности

Из чего состоит изделие? Что касается конструкции кабеля МКЭШ, он состоит из многожильного медного провода. Численность жил может быть от четырех до четырнадцати. Провода скручиваются между собой. Наружная изоляция представляет собой поливинилхлорид. Он пожаробезопасный и обладает превосходными свойствами. На сердечник сверху накладывается специальная синтетическая пленка, на которую накладывают защитный экран.

Экран состоит из медных мелких проволочек, которые обладают коэффициентом плотности 65%. Основное предназначение экрана – это защита кабеля от различных электромагнитных помех. Благодаря этому защитному экрану кабельное изделие работает стабильно и правильно пропускает электрический ток. Высокое качество работы проводника обеспечивается этим защитным слоем.

На картинке ниже изображена конструкция изделия:

где:

• 1 – внешняя оболочка, состоящая из ПВХ – пластика;
• 2 – защитный экран;
• 3 – изоляция, состоящая из поливинилхлорида;
• 4 – токопроводящая жила.

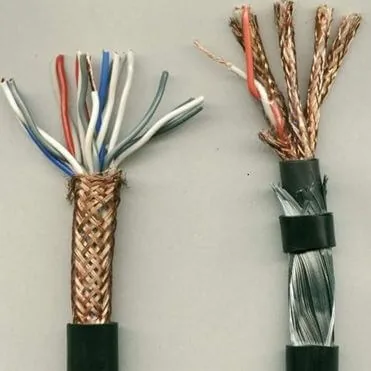

Внешний вид кабеля МКЭШ вы можете просмотреть на фото:

Основные параметры

Что собой представляют технические характеристики кабеля МКЭШ? Из основных параметров хотелось бы выделить:

1. Диапазон температур, при котором изделие может использоваться колеблется от -50 °С до +70 °С. Помимо этого, необходимо учитывать, что монтажная температура (при которой можно изгибать проводник) равняется минус 15 °С. Если не придерживаться этих данных, то изоляция изделия будет трескаться. Помимо эксплуатационной и монтажной температуры, существует так называемая температура длительного нагрева. Марка МКЭШ способна переносить температуру до +75 °С.
2. Применение продукции возможно при переменном и постоянном токе в сети. Максимальное переменное напряжение составляет 500 Вольт, при частоте тока до 400 Гц. Постоянное напряжение устанавливается до 750 Вольт.
3. Существует такое понятие, как влажность окружающей среды. Применение изделия допускается внутри помещений или под навесом. При этом влажность не должна превосходить 98%. Это при температуре до +35 °С.
4. Минимальный радиус изгиба – 5 наружных диаметров проводника.
5. Сопротивление жил составляет 0,1 МОм/км. Это с учетом того, что температура при его использовании составляет + 20 °С.
6. Кабель МКЭШ прокладывается как в одну линию, так и совместно с другими изделиями в пучке. Что особенно важно, так это то, что вне зависимости от прокладки устройство не подлежит горению. Это позволяет прокладывать его внутри помещений.
7. Строительная длина не менее 25 метров.
8. Приспособление отлично справляется и выдерживает ударные и механические нагрузки.
9. Срок службы составляет 15 лет. Завод изготовитель гарантирует 3 года работы.

Это основные технические характеристики МКЭШ, которые необходимо знать перед использованием и приобретением изделия. Также вам будет полезно ознакомиться с наиболее популярными поперечными сечениями проводника. Таблица сечений кабеля МКЭШ предоставлена ниже:

Область применения

Изучив технические характеристики можно понимать, где и для каких надобностей применяется кабель МКЭШ. Его применение возможно в следующих сферах:

• в системе автоматизированной телефонной связи.
• в цепях КИПиА (в контрольно-измеряемых системах).
• применение в коммутационных блоках (электронных цепочках).
• слаботочных системах автоматизации и правления (например, видеонаблюдение, телемеханика, вычислительные технические установки).

Вот и все, что хотелось рассказать о данной марке проводника. Надеемся, предоставленные технические характеристики кабеля МКЭШ, а также таблица сечений были для вас полезными!
