Характеристики термостойкого провода ПРКА

Описание основных технических характеристик, а также области применения термостойкого провода ПРКА.

Очень часто при монтаже электропроводки возникает необходимость использовать термостойкие проводники, позволяющие безопасно эксплуатировать сеть при повышенной температуре в помещении. Одной из таких марок является провод ПРКА технические характеристики которого мы и рассмотрим в данной статье. Содержание:

• Расшифровка маркировки
• Конструктивные особенности
• Основные параметры
• Область применения

Расшифровка маркировки

Провод марки ПРКА относится к термостойкому монтажному и расшифровывается следующим образом:

• П – провод, выполненный с медной жилой;
• РК – оболочка из кремнийорганической (силиконовой) резины, она не содержит галогенов, при этом имеет пропитку в виде противогнилостного состава;
• А – обладает повышенной твердостью (здесь буква «А» означает далеко не алюминий, как могло подумать большинство, ведь жила изготавливается в данном проводнике из меди).

Конструктивные особенности

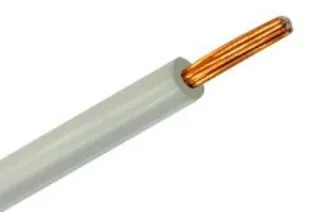

Конструкция ПРКА представляет собой токопроводящую жилу, которая скручена из ряда медных проволок (это можно увидеть на фото ниже).

Изоляцию (оболочку или оплетку) изготавливают из кремнийорганической резины, она может быть зеленой, белой, красной, желтой, синей, черной, коричневой.

Имеется разновидность провода ПРКА-Т. Буква «Т» означает тропическое исполнение; он применяется при фиксированном монтаже в электроплитах, жаровых шкафах, а также прочих электронагревательных приборах, используемых в быту. Характеристики ПРКА более подробно рассмотрим далее.

Основные параметры

Приведем главные технические характеристики провода ПРКА:

1. ГОСТ: ТУ 16-505.317-76 (изготовление проводника регламентируется стандартом 26445 – 85).
2. Количество жил: одна (при маркировке не указывается, поскольку одна жила применяется во всех ПРКА по умолчанию).
3. Минимальное сечение провода – 0,5 мм², максимальное – 2,5 мм². Далее будет представлена более подробная таблица поперечных сечений, включающая вес и возможные размеры (все параметры – номинальные).

Сечение жилы, мм²
Толщина изоляции (радиальная), мм
Наружный диаметр, мм
Масса одного киломметра, кг
0,5
0,6
2,1
8,7
0,75
0,6
2,3
11,6
1,0
0,6
2,5
14,0
1,5
0,6
2,8
19,5
2,5
0,8
3,7
30,3

Важно знать! Величина нижнего предельного отклонения от толщины оболочки составляет десять процентов. Значение верхнего отклонения – величина ненормируемая, однако не рекомендовано превышение величиной наружного диаметра предельного отклонения. В свою очередь, величина верхнего предельного отклонения от наружного диаметра составляет двадцать процентов. Нормирование нижнего предельного отклонения отсутствует.

Помимо вышеуказанного, важно отметить следующие технические характеристики:

• температура окружающей среды, в которой можно использовать этот провод, находится в пределах от +180°С до -60°С;
• максимальная рабочая температура: +180°С;
• ПРКА можно эксплуатировать при 98% уровне влажности воздуха при температуре 35° C;
• переменный ток, частота 50 Герц, рабочее напряжение 660 В;
• испытательное переменное напряжение частотой 50 Герц (в течение пяти минут) – 2500 Вольт;
• импульсное напряжение – от 4 до 5,6 тыс. Вольт;
• сопротивление изоляции составляет не меньше 100 МОМ*км;
• строительная длина провода от 200 м;
• обладает следующими важными свойствами: сохраняет форму, эластичен, упруг, весьма прочен, при этом радиус изгиба составляет 2 наружных диаметра;
• изоляция ПРКА устойчива к продавливанию, а также ей не страшно воздействие плесневого грибка;
• провод не распространяет горение, обладает малым дымо- и газовыделением, поэтому устойчив к озону, а также солнечной радиации;
• срок службы – более 10 лет.
• осуществлять монтаж можно при температуре воздуха не менее -15°С.

Данный провод изготавливает ни один завод-изготовитель, при желании можно найти множество таких производителей. Между тем, практически каждый завод готов предоставить гарантию на использование проводника в течение полутора лет, что немаловажно. О лучших производителях кабеля в России мы рассказывали в отдельной статье.

Область применения

Рассмотрим, где используется провод ПРКА. Основное его назначение – применение для подключения в «экстремальных» местах, где имеется повышенная температура воздуха и влажность, к примеру, в бане, сауне, сушильной камере, а также для подключения электронагревательных бытовых устройств (как было указано выше в описании ПРКА-Т), электрических двигателей, электрических каминов, осветительных и отопительных приборов с большой мощностью. Эксплуатировать ПРКА в таких достаточно жестких условиях как раз и позволяют его технические характеристики.

Напоследок рекомендуем просмотреть полезное видео, в котором рассмотрены термостойкие провода (в том числе и марка ПРКА), а также область применения каждого варианта исполнения:

Вот мы и рассмотрели основные технические характеристики провода ПРКА, расшифровку маркировки и возможные сечения проводника. Надеемся, предоставленная информация была для вас полезной и понятной!
