Очень часто горе-электрики не в том месте разделяют PEN проводник в результате чего возникает аварийная ситуация. О том, как правильно выполнить разделение, читайте в нашей статье!
В нашей прошлой статье про виды заземления, были описаны системы электроснабжения и их достоинства. Также описывалась современная система снабжения TN-C-S, в которой нейтраль PEN разделяется на два отдельных проводника: защитный PE и силовой ноль N. В разводке эти два провода раздельны, выполняют разную функцию. PE провод не участвует в транзите электротока к потребителю, а выполняет функцию защиты, подключая корпус устройства к нулевому потенциалу и оберегая пользователя от возможного поражения электричеством. В этой статье мы хотели бы рассказать вам, где должно быть выполнено разделение PEN проводника на PE и N согласно ПУЭ. Содержание:
Частный дом или коттедж
Владельцам частных домов в этом плане повезло больше, без особых затрат хозяин коттеджа может сделать заземление дома, о чем мы рассказывали в нашей статье. И выполнить современную систему безопасного электроснабжения в своем доме.

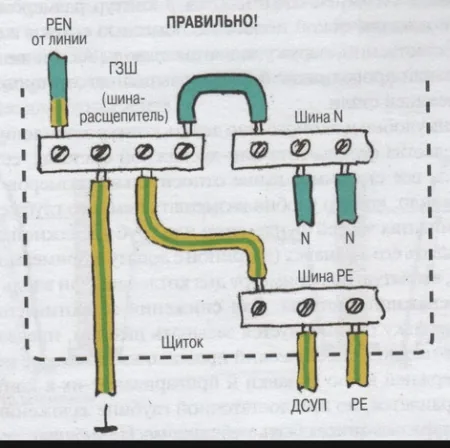

Без разницы трехфазный (четыре жилы) ввод или однофазный (две жилы), к вам зашел PEN, его можно определить индикаторной отверткой фазоуказателем. Далее в вводном щите, нулевая жила подключается к распределительной клемме. С нее уходят на нулевую шину и отдельную клемму земли перемычки, также с наружного заземляющего контура к ней подключают провод. Место разделения PEN проводника видно на рисунке:
Чтобы вы знали, как правильно разделить проводник, представляем правила ПУЭ главы 1.7 (заземление и защитные меры безопасности) и 7.1 (защитные меры безопасности):
- Разделение PEN проводника производится до вводного коммутационного аппарата (провод заводится сразу на шину разделения PE и N, с которой отходят на отдельные клеммы). Другими словами, совмещенный проводник нужно разделить до счетчика, а не после, т.к. вводной автомат по правилам ставят перед прибором учета электроэнергии.
- Сечение провода PE должно быть такое же, как и у N.
- Запрещается объединять защитный и нулевой провод далее в схеме, за точкой расщепления.

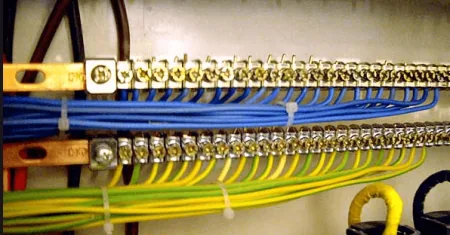

- Не допускается использовать общую шину для расключения N и PE проводников. Нужно так, как показано на фото:
- Рекомендуется сделать повторное заземление PEN проводника на вводе.
- Запрещается использование коммутационных аппаратов в цепи PEN и PE проводников.
Квартира

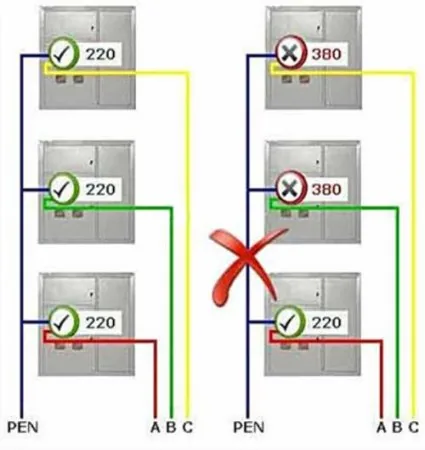

Владельцам квартир не повезло в этом плане, как организация системы TN-C-S. В специфике снабжения многоквартирных домов старого фонда, подключение PEN провода происходит поочередно, с этажа на этаж. И в случае аварии, такой как перегорание нулевого провода в этажном щитке, в квартиру приходит две фазы. В этом случае наша система перестает работать и становится опасной.
По этой причине запрещается разделение PEN провода на PE и N, поскольку в случае аварии защитный проводник окажется под напряжением.
Чтобы организовать безопасное электроснабжение в квартире, нужно установить в щитке учета:
- реле напряжения;
- УЗО либо дифференциальные автоматы;
- организовать полноценное заземляющее устройство в придомовом палисаднике или же проложить дополнительный провод PE к общедомовому ВРУ;
- сделать систему уравнивания потенциалов.
Обращаем ваше внимание на то, что запрещается в качестве защитного заземления использовать водопроводные трубы, отопления и трубы газа!
В том случае если вы все-таки успели сделать в квартире проводку с защитным проводником, до прочтения нашей статьи, мы настоятельно рекомендуем не коммутировать ее с нулевым проводом и подъездным щитом, а оставить не подключенной, до тех пор, когда в вашем подъезде будут делать реконструкцию электропроводки и произведут замену старой проводки от ТП согласно новым нормам. Пока что можете использовать дополнительные аппараты защиты, описанные выше.

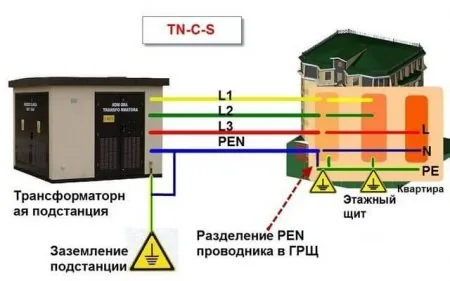

В новых квартирах с системой заземления TN-C-S разделение совмещенного проводника на нулевой рабочий и нулевой защитный производят в ГРЩ. От него уже идут два провода отдельно на этажный щит и в квартиры, как показано на схеме ниже:
Напоследок рекомендуем просмотреть полезные видео по теме:
Ответ специалистаВот и все, что хотелось рассказать вам о том, где должно быть выполнено разделение PEN проводника на PE и N по правилам ПУЭ. Еще раз дублируем ответ, чтобы вы наверняка запомнили: в частных домах провод нужно разделять до счетчика перед вводным коммутационным аппаратом, а в квартирах это делается в ГРЩ.
