2 простых схемы подключения выключателя света с подсветкой

Типовые схемы подключения выключателя света со светодиодной и неоновой подсветкой.

Светодиодная либо неоновая индикация помогает в ночное время суток быстро определить, где находится клавиша включения света. Если у Вас в комнате установлен обычный выключатель, и Вы захотели переделать его на модель с подсветкой, ниже мы предоставим несколько простых примеров. Сразу же обращаем Ваше внимание на важный момент — для светильника с лампами накаливания можно использовать электросхему на светодиодах, однако если же люстра светодиодная, необходимо использовать более простой вариант – на неоновой лампочке. Итак, к Вашему вниманию простые схемы подключения выключателя с подсветкой. Содержание:

• На неоновой лампе
• На светодиодах

На неоновой лампе

Схема выключателя с подсветкой на неоновой лампе:

Как Вы видите, в данном варианте подключения, когда клавиша разрывает основную цепь освещения, ток протекает через резистор к неоновой лампочке, которая загорается. Резистор нужен для того, чтобы понизить напряжение до такого значения, при котором индикация будет нормально светить, но сам светильник не включится. Этот момент очень важен, т.к. даже при отключенном свете, как Вы видите, неоновая лампочка замыкает цепь. Когда клавиша будет переключена в положение «вкл.», ток начнет протекать по основной цепи, т.к., как мы еще помним со школьных книг по физике, электрический ток всегда проходит по цепи с меньшим сопротивлением (резистор в этом случае помеха для включения подсветки).

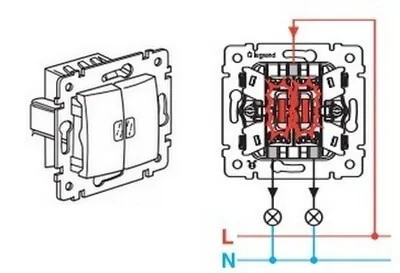

Такая схема подключения одноклавишного выключателя с подсветкой является самой простой и использовать ее сможет даже новичок в электрике. В двухклавишных моделях все аналогично, просто вместо одной лампы будут установлены 2, на каждую клавишу, как показано на схеме ниже:

Если же Вы хотите сделать светодиодную индикацию, ниже предоставлен более сложный вариант подсоединения. Также рекомендуем просмотреть видео урок, на котором наглядно показан процесс подключения выключателя света:

Инструкция по установке и подсоединению проводов

На светодиодах

Схема подключения светодиода к одинарному выключателю выглядит следующим образом:

Сопротивление резистора R1 должно быть не менее 100 кОм. Светодиод нужно обязательно защитить от пробоя напряжения с помощью диода. Как мы уже сказали выше – такой вариант подключения не подойдет, если в люстре установлены светодиодные лампы. Причина – сопротивление в люстре будет слишком велико и как результат – светильник будет постоянно мигать. Узнать, почему мигает энергосберегающая лампа в люстре, Вы можете в соответствующей статье.

Вот мы и предоставили способы подсоединения индикации. Определите, какая схема подключения выключателя с подсветкой Вам больше подходит и уже на основании этого переходите к переделке изделия! Также рекомендуем ознакомиться с тем, как подключить датчик движения для освещения!
