Характеристики кабеля ААБл
Основные характеристики алюминиевого кабеля ААБл. Область применения проводника и таблица сечений.
ААБл – аббревиатура марки силового кабеля, предназначенного для эксплуатации в стационарных условиях. Его применяют в питающих и распределительных сетях не передвижных (стационарных) электроустановок трех классов напряжения: до 1000 В, 6 кВ и 10 кВ. Описание содержит, где используется проводник, приведены технические характеристики кабеля ААБл, область применения и особенности его монтажа. Содержание:
Конструкция и расшифровка маркировки
Конструкцию кабеля демонстрирует фото, показывающее на примере ААБл – 6 кВ, из чего состоит каждый изолирующий слой:
Токопроводящие жилы (1) ААБл изготавливаются из алюминия. Об этом свидетельствует первая буква «А» в его обозначении. В поперечном сечении жила имеет секторальную форму, конструктивно она может быть как однопроволочной, так и многопроволочной. О том, что токопроводящая жила монолитная, или однопроволочная, свидетельствуют буквы ОЖ, присутствующие в маркировке. Каждая из жил обматывается бумажной лентой (2), пропитанной не вытекающим изоляционным композитом. Для удобства монтажа применена цифровая либо цветовая маркировка жил. В промежутках между фазной изоляцией укладывается заполнение (3), выполненное бумажными жгутами, после чего следует так называемый поясной слой изоляции (4). Поясная изоляция также пропитывается вязким изолирующим составом.
Цифрой (5) на фото обозначен токопроводящий экран из специальной бумаги. Такой экран входит в конструкцию высоковольтных кабелей, предназначенных для работы в сетях напряжением 6 и 10 кВ. За экраном следует алюминиевая оболочка (6), именно так расшифровывается вторая буква «А» в маркировке ААбл. Далее следует битумная подушка (7), обмотанная поливинилхлоридной (ПВХ) лентой, а сверху еще специальной крепированной бумагой. Наличие в составе подушки лент из пластика определяется присутствием в маркировке буквы «л». Подушка выполняет влагозащитные функции, а также служит основанием для намотки сверху бронирующего слоя из двух стальных лент (8). Ленты могут быть из обычной черной стали, либо оцинкованными. Их толщина находится в пределах 0,3 – 0,8 мм. Броня покрывается слоем стекловолокна или специальной кабельной пряжи (9), который пропитывается вязким битумным композитом, выполняющим функцию защиты брони от коррозии, а также препятствующим слипанию витков кабеля при хранении.
Конструкция кабеля ААБл наглядно показывается на видео:
Технические характеристики
ААБл-1:
- Рабочий уровень напряжения при частоте 50 Герц — 1 кВ.
- Максимально допустимый длительный нагрев жил — 80°С.
- Кратковременный разогрев в аварийном режиме — 105°С в режиме перегрузки, 250°С при коротком замыкании.
- Наименьший радиус изгиба — 25 наружных диаметров.
- Допускается эксплуатация при температуре от -50°С до +50°С.
- Заявляемый производителем минимальный срок службы 30 лет.
ААБл-6:
- Эксплуатационное напряжение 6 кВ, частота 50 Герц.
- Длительно допустимый разогрев жил 65°С-80°С (зависит от состава пропитки изоляции).
- Нагрев жил в аварийном режиме 90-105°С при перегрузке, 200°С в режиме КЗ.
- Монтажный изгиб радиусом не менее 25 диаметров.
- Температурный диапазон среды от -50°С до +50°С.
- Нормативный срок эксплуатации 30 и более лет.
ААБл-10:
- Номинальное значение напряжения 10 кВ при частоте 50 Герц.
- Эксплуатационный нагрев жил (длительный) 60-70°С.
- Нагрев при отклонении от нормального режима 80-90°С при перегрузке, 200°С в режиме КЗ.
- Температура среды от -50°С до +50°С.
- Гарантированный срок службы, который установил завод изготовитель — от 30 лет.

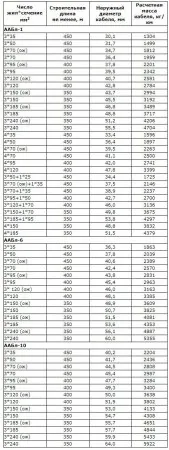

Остальные характеристики кабеля ААБл, а также сечения сведены в таблице:
Правила прокладки

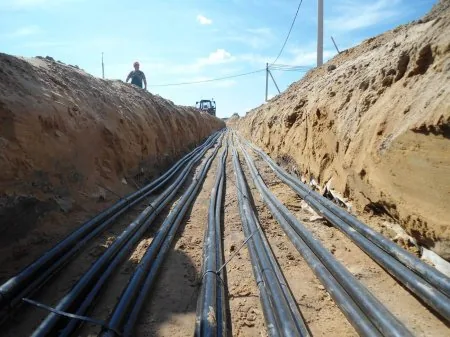

Кабель ААБл предназначен в основном для укладки в земляные траншеи. Такой способ монтажа имеет ряд преимуществ. Прокладка кабеля в земле обеспечивает улучшенные технические характеристики кабельной линии, так как уменьшается вероятность механического повреждения изоляции в результате внешнего воздействия. При таком способе монтажа отпадает необходимость в постройке специальных поддерживающих конструкций – кабельных лотков, эстакад. Это особенно актуально, когда речь идет о системах электроснабжения объектов, находящихся в городской черте, в частности, жилых кварталов.
Монтаж кабельной линии ведется в соответствии с проектом, определяющим трассу, профиль и глубину траншеи, в которую должна производиться укладка. Детали проекта учитывают технические характеристики, такие, как наружный диаметр проводника, класс напряжения, а также, условия местности, характер грунта и другие параметры. Строительные нормы и правила предписывают осуществлять укладку кабеля в песчаную подушку. На песок укладывается защитный слой влагостойкого кирпича или бетонных плит, после чего засыпается грунт. Производя подземный монтаж кабельной линии, желательно избегать соединений, для чего необходимо заказывать требуемую строительную длину кабеля. Это особенно важно для кабелей, работающих под напряжением выше 1000 Вольт. Опыт эксплуатации подземных кабельных линий показывает, что наиболее частым местом повреждения силовой линии является соединительная муфта, находящаяся под землей.
Производители
Производство кабеля ААБл в настоящее время осуществляется на нескольких крупных заводах России: Камкабель, Кавказкабель и Сарансккабель. Один из этих заводов (Камкабель) находится в списке лучших производителей кабеля в России. ААбл выпускается в соответствии с ГОСТ 18410-73, который регламентирует такие технические характеристики, как удельное сопротивление жил, допустимый ток, размеры, погонный вес, минимальное и максимальное сечение.
Вот мы и рассмотрели технические характеристики кабеля ААБл, а также область применения данного проводника. Надеемся, предоставленная информация была для вас полезной и помогла ответить на все вопросы!
