Инструкция по эксплуатации осциллографа
На примере электронно-лучевого измерительного прибора С1-49 мы рассказываем, как пользоваться осциллографом.
Столкнувшись с осциллографом, у неосведомленного человека возникает много вопросов, для чего на нем столько переключателей и ручек регулирования. Все довольно просто и логично. Сейчас мы опишем на примере, распространенного в кругах радиолюбителей электронно-лучевого измерительного прибора С1-49, как пользоваться осциллографом. Содержание:
Кратко об управлении

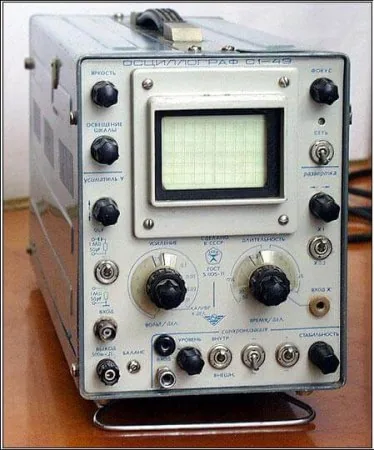

Выглядит модель с1-49 так, как на фото:
Тумблер включения устройства, находится с правой стороны с надписью «Сеть», после перевода тумблера в положение включено должен засветиться индикатор красного света, находящийся над ним.
Рукоятка «Фокус» изменяет толщину луча — поскольку устройство не снабжено узлом компенсации температуры, и в процессе нагрева осциллографа диаметр изменяется.
Регулятор с надписью «Яркость» регулирует яркость точки на экране, можно индивидуально подстроить под рабочее окружение.
«Освещение шкалы», опять же индивидуальный подход к подсветке измерительной сетки, при ярком дневном освещении придется сделать ярче, чтобы рассмотреть сетку.
Ручка с надписью «Усиление Y», по своей сути грубая регулировка усиления вертикального размаха луча. При измерении сигналов высокого уровня, придется уменьшить уровень чувствительности, для того чтобы он вместился в экране осциллографа. При поиске слабых сигналов, нужно произвести увеличение чувствительности усилителя.
Ниже расположился тумблер с помощью которого производится подключение на вход измерительной емкости. Это сделано для отсечения постоянного тока от измерения. На усилитель попадает только переменная составляющая сигнала.

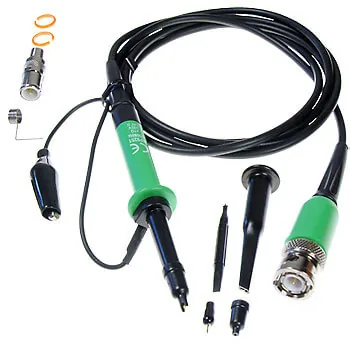

Под ним расположен измерительный входной разъем байонет, под специальный переходник. Прибор снабжается специальными щупами, для проведения измерений, экранированными проводами, с делителем напряжения. Щуп для измерений не вносит искажений в исследуемый сигнал, и воздействие на тестируемое устройство сведено к минимуму. Обычно с осциллографом поставляется несколько видов щупов, под разные виды измерений. Активный щуп — с собственным усилителем. Пассивный без каких либо дополнительных элементов, кроме цепочки согласования, для уменьшения влияния длины кабеля на входной сигнал. И щупы с делителем, в которых отдельным тумблером имеется возможность уменьшить амплитуду напряжения 1:10 ; 1:100 ; 1:1000.
Ниже байонета расположен выход со встроенного генератора прямоугольных импульсов. С его помощью можно проверить интересующее устройство, а также произвести стартовую калибровку измерителя.
Под экраном осциллографа расположились регуляторы со шкалой:
- Переключателем «Усиление» выбирается диапазон напряжений — вольт/деление. Выбирается, сколько вольт поместится в деление измерительной сетки экрана, и визуально можно определить величину напряжения, зная диапазон на переключателе.
- Второй переключатель со шкалой измеряет длительность импульса. Проще говоря, частоту измерения. Длительность сигнала на одно деление измерительной сетки.
- Регулятор « Развертка» смещает начало импульса по горизонтали. Им нужно пользоваться для смещения исследуемого сигнала по шкале, в случае, когда начало импульса получается за пределами шкалы.
- Вход «Х» позволяет применять внешние генераторы для управления горизонтальной разверткой. В том случае, когда встроенного не достаточно, или не стабилен, то есть частота плавает. В таком положении можно наблюдать фигуры Лиссажу. Сложные геометрические узоры.
Ниже расположены ручки управления синхронизацией:
- Тумблером «Внутренний — Внешний» происходит выбор, от какого источника будет синхронизироваться развертка. Одновременно с исследуемым сигналом или же от внутреннего.
- Регулятор «Уровень» изменяет чувствительность, от него зависит, по какому фронту сигнала произойдет запуск развертки, нарастающему или спадающему фронту внешнего сигнала.
- Тумблер «-/~» переключает режим одиночный или автоколебательный запуск развертки. Этот режим удобен для исследования цифровых логических устройств, где сигналы следуют не периодично, как в генераторах.
- Ручка подстройки «Стабильность» то же, что синхронизация. С помощью данного резистора производится подстройка синхронизации сигнала с разверткой. Синусоида луча перестает бежать по экрану и застывает статичной картинкой, которую теперь можно изучить детальнее.
Инструкция по эксплуатации
Осциллограф перед началом работы нуждается в калибровке. После включения в сеть, необходимо чтобы прибор прогрелся и стабилизировался. Как правило, это занимает 5 минут времени. Регуляторами «усилитель Y» и «Развертка» устанавливается луч по центру экрана. После этого настраиваются яркость и фокус.
Если измерительным щупом прикоснутся к выходу генератора, то станем наблюдать на экране прямоугольные импульсы частотой 1 кГц и 500 мВ. При положении регулятора «Длительность» в положении 1мс (миллисекунда). Если все в порядке, значит наш прибор готов к работе.
При измерении сигнала переключатели «Усиление» и «Длительность» устанавливают в крайние левые положения. Усилением поднимают диапазон измерения до явных, максимально различимых сигналов на экране, а регулятором «Длительность» выясняется, какая частота входного сигнала.
Для справки в 1 кГц (1000 Гц) — 1 мс, 1Гц это 1000 мс.
Когда сигнал зафиксирован на экране, с помощью измерительной сетки производится измерение напряжения сигнала, периода (частоты). Современный цифровые измерители данную информацию выводят непосредственно на дисплей прибора, и оператор знает о сигнале все: напряжение, длительность, скважность, период. На этом наше краткое объяснение заканчивается. Надеемся, теперь вы знаете, как пользоваться осциллографом и для чего нужен данный измерительный прибор. Напоследок рекомендуем просмотреть предоставленные ниже видео инструкции, на которых показано, как работать с наиболее популярными моделями осциллографов.
