Как подключить проходной диммер?

Обзор основных схем подключения проходного диммера. Пошаговая инструкция по установке диммера своими руками.

Чтобы управлять уровнем освещения используют особый прибор, который называется диммер. Чтобы подключить его к люстре достаточно выполнить несколько простых действий. Главное – это правильно подсоединить его к сети. А если необходимо управлять яркостью точек света с 2х мест в помещении или больше? Как правильно подключить устройство в этом случае? Монтаж похож на подсоединение проходного переключателя, только есть некоторые отличия и особенности. В этой статье для вас будет предоставлена схема подключения проходного диммера, а также инструкция по установке. Содержание:

• Принцип действия механизма
• Схемы подключения
• Нюансы установки

Принцип действия механизма

Диммер – это специальное устройство, с помощью которого можно управлять мощностью освещения. Используются, как правило, для регулирования яркости источника света. По типу регулировки бывают сенсорные, механические и дистанционные. Для галогенных ламп и ламп накаливания принцип работы заключается в регулировке напряжения. А какое необходимо устройство, чтобы управлять светом и регулировать освещение в одном месте, но из углов комнаты или дома? Для этого нужен проходной выключатель. Его основное назначение – это регулировка и управление приборами освещения в помещении из разных мест.

Схемы подключения

В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.

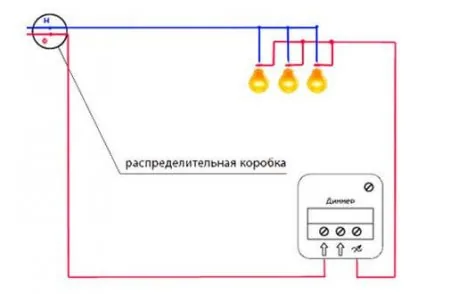

1. Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.

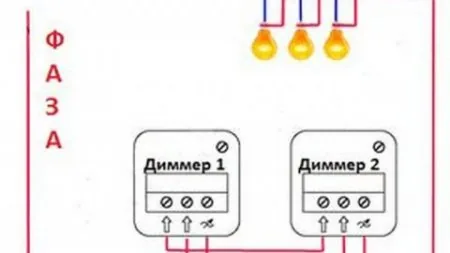

2. Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места. Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки. Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).

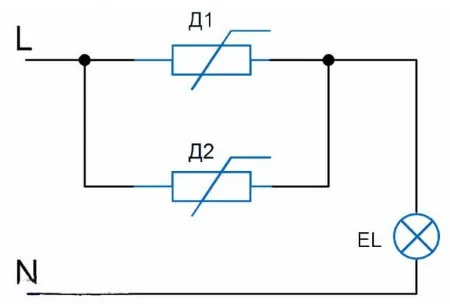

3. Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.

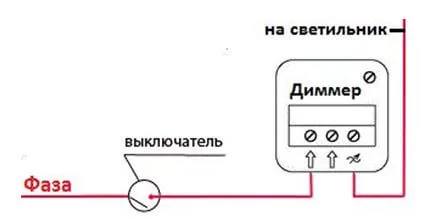

4. Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату. Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:




Нюансы установки

Технология монтажа проходного светорегулятора не различается от установки диммера стандартного образца. Если уже имеется готовая штроба с соединенными от распределительной коробки и светильника проводами, то светорегулятор можно подключить самостоятельно. Для этого необходимо:

1. Обесточить электросеть в квартире.
2. Установочная коробка ставится в специальное углубление для коммутатора.
3. В определенных клеммах коробки закрепляются жилы.
4. Готовый корпус помещается в штробу.
5. Чтобы лапки, с помощью которых прижимается устройство в стенках, в установочной коробке раздались, следует открутить боковые винтики.
6. Закрепляется рамка с помощью закручивания гайки и накручивания колесика. Устройство собрано.
7. Подключаем электропитание в квартире и проверяем правильно ли было все установлено.

Вот, собственно и вся инструкция. Надеемся, вам стало понятно, как производится установка и подключение проходного диммера своими руками.
