Марки алюминиевых проводов и кабелей и области их применения
Преимущества и недостатки проводников из алюминия. Какие бывают марки алюминиевых проводов и кабелей, и какая область применения каждого.
Алюминиевые провода и кабели запрещены для использования в качестве проводки в квартирах и жилых домах. Но разрешено их использование только для подключения электроустановок при сечении кабеля свыше 16 кв. мм или для подключения инженерного оборудования (насосов, климатических устройств и т.д.) проводом от 2,5 кв. мм. Это прописано в ПУЭ издания после 2002 года. Однако, спрос на кабель с жилами из алюминия различных сечений остается высоким – это вызвано двумя банальными причинами: банальной экономией и ситуациями, когда нужно заменить часть старой проводки, а финансов на прокладку новых медных жил нет, а также в ситуациях описанных выше. В этой статье мы рассмотрим плюсы и минусы, а также, какими бывают марки алюминиевых проводов и кабелей. Содержание:
Преимущества и недостатки алюминия
У алюминиевой кабельной продукции есть свои преимущества и недостатки, на основании которых происходит выбор материала для конкретных задач.
Преимущества:
- Цена. Стоимость кабеля играет решающую роль при больших объёмах производства. Однако следует учитывать, что если алюминиевый кабель ощутимо дешевле медного аналогичным сечением, то при сравнении меди и алюминия с разными сечениями, но сопоставимой допустимой токовой нагрузкой разница в стоимости не столь существенна.
- Вес. Алюминиевый кабель весит примерно в два раза меньше медного, поэтому при прокладке алюминия по воздушным линиям нужно вдвое меньше опор. Это сокращает расходы на строительство линий.
Недостатки:
- Текучесть. Алюминиевые кабели и провода в большинстве своем делаются из мягких сплавов, а это пагубно сказывается на качестве контакта. При эксплуатации контакты с алюминием ухудшаются (особенно на скрутках и винтовых зажимах) и их нужно периодически протягивать. Это связано с его текучестью.
- Окисление. При работе алюминиевого проводника во влажной среде и на воздухе происходит его окисление. В этом процессе поверхность жилы покрывается оксидной пленкой, после чего окислительные процессы останавливаются. Потому что образовавшаяся пленка препятствует их развитию. С одной стороны таким образом алюминий сам себя защищает от полного сгнивания, а с другой – оксидная пленка не проводит ток. Следовательно, контакт сначала начинает усиленно греться, по мере возрастания переходного сопротивления, а затем и вовсе исчезает.
- Хрупкость. Большая часть проводов из алюминия ломаются, стоит их несколько раз согнуть. Это приводит к проблемам, как на этапе монтажа электроустановки, так и в процессе обслуживания, например при замене розеток и другого электрооборудования.
Однако некоторые из недостатков, например, текучесть, зависят от конкретного производителя и марки продукции, т.к. в этой сфере применяются различные сплавы.
Марки алюминиевых проводов
СИП – самонесущий изолированный провод. Используется в воздушных линиях электропередач напряжением вплоть до 35 кВ. Количество жил – от 1 до 4. Маркировка выглядит подобно этой: «СИП 1, СИП 2» и так далее. Если после цифры присутствует буква «А», значит нулевая жила изолирована, если нет – то ноль без изоляции. Жилы покрыты устойчивым к УФ-излучению полиэтиленом. От маркировки может изменяться количество жил и их конструкция. Отличительная особенность у марки СИП 3 – это то, что он одножильный сталеалюминевый провод.

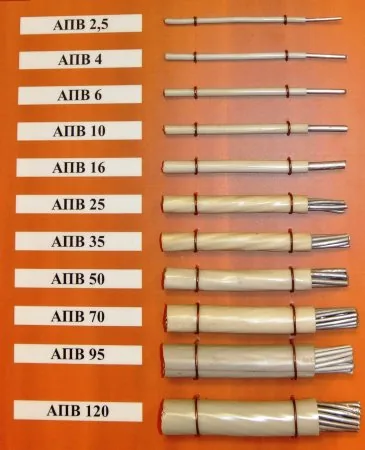

АПВ – провод алюминиевый с монолитной изолированной жилой, производится в диапазоне сечений от 2,5 до 16 кв. мм. Используется для сборки электрических схем, щитов и шкафов, можно применять для сборки арматуры осветительных приборов. Продукция этой марки прокладывается в стенах, трубах, лотках. Рассчитан на напряжение до 1000 В 50 Гц. Материал изоляции – ПВХ-пластикат.
А – неизолированный провод, используется на воздушных линиях электропередач. Провода состоят из тонких проволок, скрученных в так называемый повив. Диапазон сечением 16-750 кв. мм.
АС – неизолированный провод, отличается от предыдущего только наличием стального сердечника, что делает его более жестким и устойчивым к механическим воздействиям.
Марки алюминиевого кабеля
АВВГ – с алюминиевыми жилами и двойной виниловой изоляцией. Пожалуй, один из наиболее распространенных типов кабелей. Используется в сетях 0,66/1 кВ с частотой переменного тока 50 Гц. Выпускается в диапазоне сечений от 2,5 до 240 кв. мм. С количеством жил от 2 до 4. Его используют для стационарного подключения электрооборудования к питающей сети, может использоваться и в помещениях со сложными условиями, например, частично затопленные, с повышенной влажностью или взрывоопасные. Его можно использовать в качестве проводника на силовую проводку фактически активно используется в сетях 0,4 кВ. Используется и для проводки в жилых домах, подходит для подключения розеток и на производстве.
АВБбШв – с алюминиевыми жилами и ленточной броней изоляцией ПВХ каждой жилы и слоя опоясывающей изоляции, а вернее сказать снаружи ПВХ-шланг. Количество жил от 1 до 5, а их сечение от 2,5 кв. мм до 240 кв. мм. Номинальные напряжения – 0,66-1 кВ и 50 Гц частота переменного тока. Он может применяться для прокладки проводки и подключения электроустановок к питающей сети в сложных условиях, а также при возможностях механических повреждений, во взрыво- и пожароопасных помещениях. В том числе и для наружной прокладки и под землей, например для ввода в дом питающего кабеля. Броня из двух лент позволяет прокладывать линию без дополнительной защиты от грызунов. При сечениях свыше 6 кв. мм. изоляция усиливается слоем сшитого полиэтилена и покровом из битума.
АСБл – бронированный стальными лентами, а также в свинцовой оболочке. Количество жил от 1 до 4, их сечение лежит в диапазоне 16-800 кв. мм. Используется для работы в электроустановках напряжением до 10 кВ. В зависимости от класса гибкости и площади поперечного сечения токопроводящие жилы могут быть как однопроволочными (монолитными, в каталогах могут обозначаться сокращенно «ОЖ»), так и многопроволочными. Жилы покрыты бумажной изоляцией, заключены в экран из электропроводящей бумаги. Они заключены в свинцовую оболочку, а подушка выполнена из битума, крепированной бумаги и ПВХ-пленки. Можно использовать для прокладки в грунте с малой и средней коррозийной активностью.
АПвПуг – бронированный для линий напряжением до 6-10 кВ частотой 50 Гц. Тип брони – стальная ленточная. Изоляция – сшитый полиэтилен. Предназначен для прокладки в земле: траншеях и грунте независимо от степени коррозийной активностью. Поэтому герметичен, защищен от проникновения влаги. Возможно использование для воздушных линий, а в случае обеспечения должной противопожарной защиты (нанесения огнезащитных покрытий) и в сооружениях. Диапазон сечений – от 50 до 800 кв. мм, жилы многопроволочные. Кроме того на кабеле присутствует экран из медной проволоки сечением 16-35 кв. мм скрепленных медной лентой. Материалы позволяют прокладывать его даже в водоемах судоходных и несудоходных, при условии исключения вероятности механических повреждений кабеля.
ААБл – бронированный, для прокладки в сетях 1-10 кВ. Жилы могут быть однопроволочными или многопроволочными, изолированы пропитанной бумагой, поверх которой размещена поясная изоляция из полупроводящей бумаги. Это все заключено в алюминиевую оболочку и броню из двух стальных лент. Допустимые напряжения указываются в маркировке, например ААБл 1 – 1 кВ, ААБл 6 – 6 кВ, ААБл 10 – 10 кВ соответственно. Диапазон сечений 50-240 кв. мм. Может использовать в любой местности от умеренного до холодного климата. Для прокладки вертикальных участков линий нельзя использовать этот вид кабеля, есть специальный с нестекающей пропиткой ЦААБл-10. В грунте можно прокладывать данную марку при невысокой коррозионной активности.

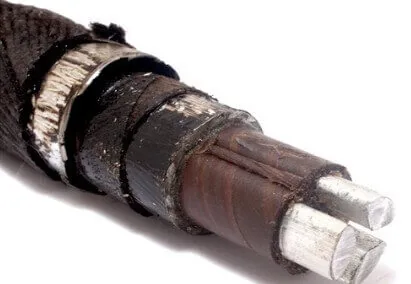

ААШв – с бумажной изоляцией алюминиевых жил покрытых слоем общей виниловой изоляции. Используется в сетях до 10 кВ (или до 6 кВ в зависимости от конкретного варианта изделия). Жилы могут быть одножильными (маркировка «ОЖ» или «ОК») и многопроволочными (маркировка «мк», «мс», «мж»). При прокладке одного кабеля изоляция не распространяет горение. Пропитка бумажной изоляции выполняется таким вязким составом, что он не вытекает, а при соединении кабеля в муфтах не образуется воздушных включений. Экран выполнен из электропроводящей бумаги. Количество жил от 1 до 4, а диапазон их сечений лежит в пределах 50-800 кв. мм.
В заключение хотелось бы отметить, что в последнее время все чаще говорят том, что алюминий вернется в бытовую электропроводку. Реальную причину этому назвать сложно. Производители позиционируют новые кабели, изготовленные из нетекучих жестких сплавов, а также разработку алюминиевых кабелей, покрытых слоем меди. Скептики утверждают, что это попытки компании «Русал» увеличить доход от сбыта своей продукции. В любом случае виды и марки алюминиевых проводов и кабелей нужно знать, чтобы их правильно использовать.
