Виды и размеры гофры для кабеля
Какая бывает гофра для кабеля и какой вариант лучше использовать в разных условиях. Правильный выбор размера гофры.
Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы. Содержание:
Назначение гофры
Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.
Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.
Виды и типы гофротрубы
Гофру для кабеля различают по следующим параметрам:
- Диаметру.
- Толщине стенок.
- Используемым материалам.
- Цвету.
- Устойчивости к нагрузкам.
Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.
Классификация по материалу и его основные характеристики:
- ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
- Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
- Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.
Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.
По количеству слоёв различают:
- Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
- Двухслойные. Пример — труба ПНД с двойной стенкой.
По устойчивости к нагрузкам:
- Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
- Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
- Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
- Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.
Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:
- Белый – освещение и интернет.
- Серая или черная – розетки, цепи общего назначения.
- Зелёный – информационные кабели и телефония.
- Красная – для наружного применения.
На практике такое разделение встречается не часто.
Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.
Наружный диаметр
Внутренний диаметр
16
10.7
20
14.1
25
18.3
32
24.5
40
31.5
50
39.6
Размерный ряд металлорукавов:
Наружный диаметр
Внутренний диаметр
9.8
5.1
11.0
7.7
13.5
9.7
15.6
11.7
19.0
14.7
22.0
18.0
38.0
31.5
45.0
37.5
58.0
49.5
71.5
62.5
87.5
78.0

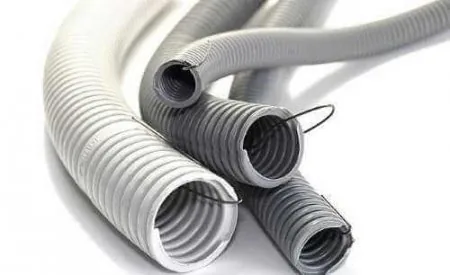

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.
Какую выбрать гофру
Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.
ПВХ подходит для:
- Прокладки наружной проводки в деревянном доме.
- Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
- Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
- Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
- Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.
ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.
Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.
Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:
- Определить внутренний диаметр гофры.
- Определить внешний диаметр кабеля.
В таблице ниже приведены внешние диаметры популярной кабельной продукции.
Тип
Внешний диаметр, мм
ВВГ 3х1.5
8
ВВГ 3х2.5
9.4
ВВГ 3х4
10.8
ВВГ 3х6
11.9
ПВС 3х1.5
8.2
ПВС3х2.5
9.8
ПВС 2х2.5
9.1
ВБбШв 3х4
15.5
ВБбШв 3х6
16.5
Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.
Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:
- По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
- Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.
Для примера решим задачу:
Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?
Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:
ПВХ 2х2.5 – 9.1
Гофры – 39.6
Sпровода= (п*d^2)/4 = (3.14*9.1^2)/4=65 кв. мм
Sгофры=(3.14*39.6^2)/4=1231 кв. мм.
При этом можно заполнить лишь 35% площади:
1231*0.35=430 кв.мм
Тогда количество проводов в одной гофре равно:
430/65=6.61
Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.
Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:
