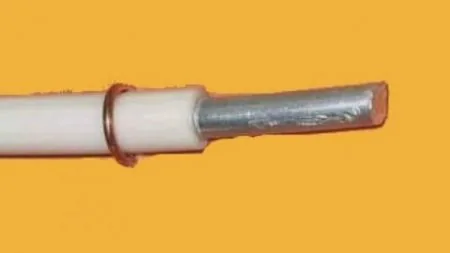

Характеристики и область применения провода АПВ

Описание характеристик и области применения установочного провода АПВ. Какие сечения данной марки проводника существуют. Правильная расшифровка маркировки.

Электромонтеры регулярно монтируют щиты или делают ремонт различных цепей, для чего приходится делать перемычки. Для этого используют одножильные провода. Они бывают различных классов гибкости с медными или алюминиевыми жилами. Один из таких – провод АПВ, давайте рассмотрим его характеристики и назначение подробнее. Содержание:

• Расшифровка маркировки
• Особенности конструкции
• Описание характеристик
• Область применения
• Лучшие производители

Расшифровка маркировки

Начнем описание провода АПВ с расшифровки аббревиатуры. Отечественная маркировка кабельной продукции обычно состоит из нескольких букв. Каждая из них несет свой смысл и указывает на состав и характеристики изделия. Как расшифровывается маркировка АПВ? Она расшифровывается следующим образом:

• А – материал жилы, алюминий;
• П – тип продукции, провод;
• В – материал изоляции, ПВХ.

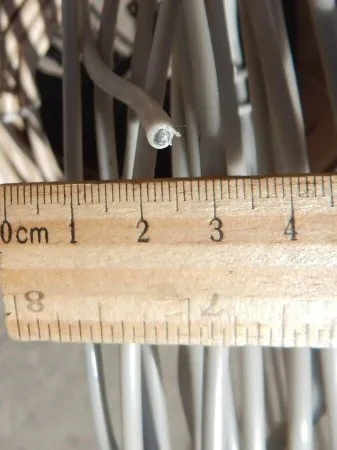

Всегда после маркировки идет цифра – это количество жил и площадь их поперечного сечения. Если цифра одна – то это только площадь поперечного сечения. Провод АПВ всегда одножильный с одним слоем изоляции.

Пример: АПВ 4 – площадь поперечного сечения токопроводящей жилы 4 кв. мм.

Особенности конструкции

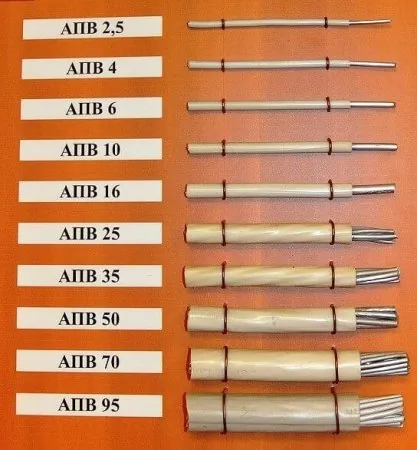

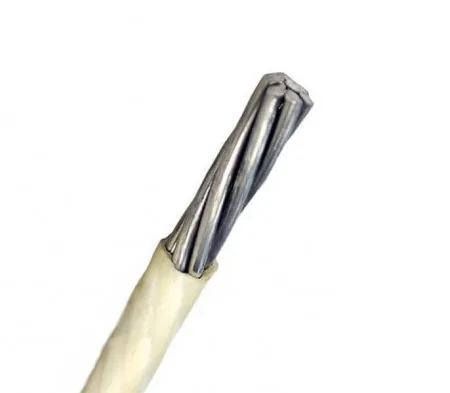

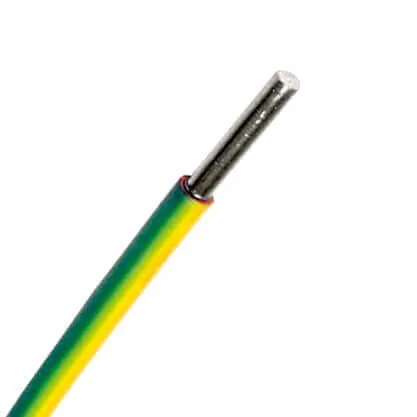

Поговорим о том, из чего состоит установочный провод АПВ. Конструкция достаточно простая, он состоит из одной однопроволочной (монолитной, жесткой) токопроводящей жилы из алюминия до 16 кв. мм. АПВ с сечением жил 25-35 кв. мм – из свитых 7 проволок.

Это делает толстый провод более гибким, что повышает удобство при работе с ним. При сечениях жилы от 50 кв. мм свивают не меньше, чем 19 проволок.

Повышение гибкости за счет использование многопроволочной конструкции жилы снижает риск переломить кабель, делает его удобнее в процессе монтажа, и выполнения соединений.

Толщина изоляции также зависит от площади поперечного сечения ТПЖ, например:

• при сечении от 2,5 до 6 (включительно) номинальная толщина изоляции 0,8 мм, а минимальная – 0,62 мм;
• при 10-16 кв. мм, номинальная – 1 мм, а минимальная – 0,8 мм;
• 25-35 кв. мм, номинальная – 1,2 мм, а минимальная 0,98 мм;
• 50 кв. мм, номинальная 1,4 мм, минимальная 1,15 мм.

Для удобства и наглядности при работе с собранной схемой провода могут иметь различную цветовую маркировку, либо одноцветную, либо в виде двух разноцветных полос (по требованию). Ниже приведены типовые цвета изоляции с буквенным сокращением (используется для того, чтобы указать цвет на схеме):

1. Белый или серый – Б.
2. Желтый, оранжевый, фиолетовый – Ж.
3. Розовый, красный – К.
4. Синий или голубой – С.
5. Зеленый – З.
6. Коричневый – Кч.
7. Черный – Ч.
8. Зелено-желтый (цвета заземления, полосатый) – Ж-З или З-Ж.

Описание характеристик

Давайте разберемся в основных технических характеристиках провода АПВ, это поможет понять для чего он нужен.

• Число жил – 1.
• Класс гибкости 1 или 2.
• Тип жилы – алюминиевая, однопроволочная или многопроволочная (1-19) для больших сечений.
• Срок службы – изоляция ПВХ обычно служит более 15 лет, при условии, что линия не подвержена облучением ультрафиолета, чрезмерным нагревам, переохлождениям.
• Диапазон сечений – 2,5-150 кв. мм.
• Номинальные напряжения – до 1000В.
• Допустимая частота переменного тока 400 Гц.
• Температура монтажа не ниже -15 градусов Цельсия.
• Температура эксплуатации -50…+70 градусов Цельсия.
• Допустимая относительная влажность воздуха 100% при +35 градусов Цельсия.
• Пониженного атмосферного давления 53 кПа и повышенного до 290 кПа.
• Изоляция не растрескивается при температуре в 150 градусов Цельсия, не деформируется при 70 градусах.
• Минимальный радиус изгиба не менее 10 наружных диаметров провода.
• При температуре 20 градусов Цельсия жила имеет удельное сопротивление не более 0,02800 Ом*мм2/м.
• Сопротивление изоляции при 20 С, МОм/км, не менее: 1.

Допустимые условия по другим параметрам:

• Устойчивость к синусоидальной вибрации с частотой в 1-2000 Гц с амплитудой ускорения до 200 м*с-2.
• Акустического шумового воздействия частотой 50 Гц – 10 кГц, до 160 Дб звукового давления.
• Устойчивость к ударам с пиковым ускорением до 15000 м*с-2, при длительности этого воздействия 0,1-2 мс или многократного ударного воздействия с ускорением 1500 м*с-2, при длительности 1-5 мс.
• К линейным ускорениям до 1000 м*с-2.
• Изоляция устойчива к плесневым грибам.

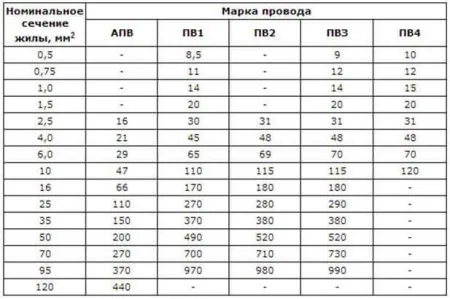

В таблицу ниже занесены сечения популярных проводов марки АПВ и ПВ:

Область применения

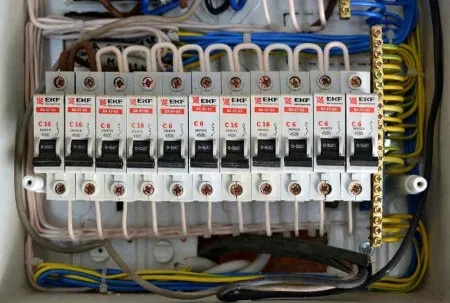

Характеристики провода АПВ позволяют его прокладывать в электрических шкафах и щитах. Данный проводник отлично подходит для сборки распределительных щитов. Часто встречается в пультах управления и кнопочных постах. В общем область применения подходит для многих видов стационарных соединений.

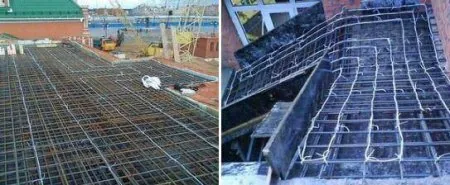

Также провод АПВ можно использовать, например, для стационарного подсоединения вспомогательного и рабочего оборудования, такого как кабель для прогрева бетона. Иногда его применяют при разовом подключении в качестве удлинителя до источника питания (сварочного аппарата или передвижной ТП).

Если возникла необходимость выполнить наружную проводку – для прокладки провода АПВ нужно использовать лотки, короба, кабельные каналы и прочее. Это нужно для защиты изоляции от механических повреждений, например, перетирания, а также для защиты от ультрафиолетового излучения.

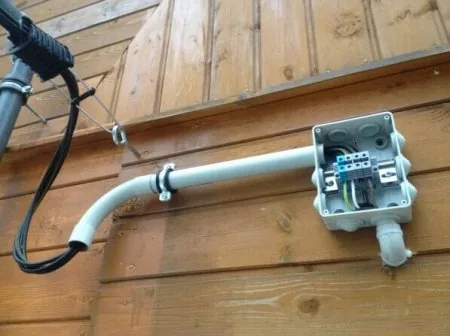

По этой же причине АПВ не подходит для воздушных линий, но, если вам нужны провода для ввода в дом, например, при уличном соединении с питающим проводом СИП, то возможна прокладка АПВ в ПВХ-гофре или металлорукаве.

Аналоги:

• Вместо АПВ можно использовать медный ПВ-1, он по гибкости ближе остальных (ПВ-3, ПВ-4) к нему.
• АВВГ – это кабель с двойной ПВХ-изоляцией, выпускается с различным количеством жил, наиболее популярны 3 и 4 шт. Если необходимы именно отдельные алюминиевые жилы, можно просто снять наружную оболочку с кабеля.
• АППВ – плоский провод с монолитными жилами, их может быть 2 или три жилы, заключенных в ПВХ изоляцию и уложены в одну плоскость. Слой изоляции один.

Лучшие производители

Среди производителей провода АПВ пользуются спросом все представители. Но по распространенности можно выделить:

1. ООО «Рыбинсккабель», Рыбинск.
2. АО «Самарская кабельная компания», Самара.
3. ООО «Сибирский Кабельный Завод», Томск.

Именно эти заводы изготавливают более-менее качественную кабельную продукцию по доступным ценам.

Напоследок рекомендуем просмотреть видео по теме статьи:

Вот мы и рассмотрели характеристики, область применения и назначение провода АПВ. Надеемся, предоставленная информация была для вас полезной!
