Принцип работы электродинамического и цифрового фазометра. Инструкция по эксплуатации данного прибора.
Фазометром принято именовать устройство электроизмерительной серии, в функции которого входит измерение угла сдвига фаз относительно пары электрических колебаний с постоянной частотой. Например, с помощью такого устройства можно определить угол, показывающий сдвиг фаз в сети напряжения трёхфазного типа. Это его основная область применения. В этой статье мы рассмотрим устройство и принцип работы фазометра, а также правила пользования данным прибором. Содержание:
Кратко о фазометре
Во время включения устройства в цепь измерения, его подсоединяют одновременно к токовым цепям и цепям напряжения. Если же необходимо работать с сетями, имеющими три фазы напряжения, то выполняется подключение устройства одновременно ко всем этим фазам по напряжению. Подключение по току выполняется ко вторичным обмоткам трансформатора.
В приборе используется упрощённая схема подключения. Поэтому несложно будет разобраться самому с назначением фазометра. Подключение по току выполняется по двум фазам, поэтому третья фаза определяется на основе сложения векторов лишь пары токов (имеется в виду измеряемые фазы). Также назначение фазометра заключается в измерении коэффициента мощности. Этот прибор на простом языке именуется ещё как косинусфиметром.
На данный момент встречается два вида фазометров, область применения которых состоит в определении коэффициента мощности. Это цифровой и электродинамический прибор. Рассмотрим их более подробно.
Инструкция по эксплуатации
Лучшим пособием, объясняющим как пользоваться фазометром, является его инструкция по эксплуатации, которая должна обязательно входить в комплектацию. Перед началом работы необходимо выполнить ряд последовательных действий. Важно первым делом убедиться, что диапазон частот соответствует метрологическим характеристикам, а также что внешние условия соответствуют рабочим. После этого уже можно собирать схему.
Итак, эксплуатация фазометра должна осуществляться в следующей последовательности:
- Первоначально необходимо внимательно ознакомится с инструкцией по эксплуатации, прилагаемой к прибору, где можно узнать о его назначении и правилах пользования.
- При помощи корректора устанавливается стрелка на отметке нулевого значения.
- Нужно посмотреть, чтобы все кнопки были в положении отжатого типа.
- Пробники на входе подключите к соответствующим разъёмам.
- Теперь необходимо включить кнопку сети. В это момент должен загореться специальный индикатор.
- Далее не следует сразу приступать к измерениям, так как прибору необходимо время для прогрева. Примерно на данную процедуру понадобиться четверть часа.
- Теперь находим напряжение сигнала со стороны входа.
- Нажимаем одну из кнопок в зависимости от нужного напряжения и устанавливаем необходимый диапазон частот.
- После этого нажимаем «>0<» двух каналов и «+-«.
- Пробники для каналов включаются в четырёхполюсный вход.
- Далее переключатель для пределов ставим на положение «20».
- После этого стрелку самого измерителя выставляем с применением регулятора «>0<» на нулевое положение.

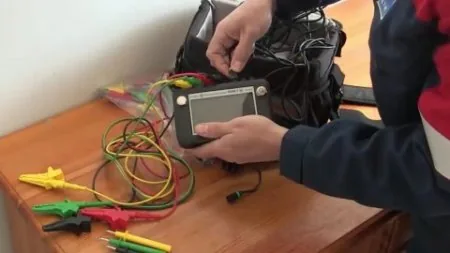

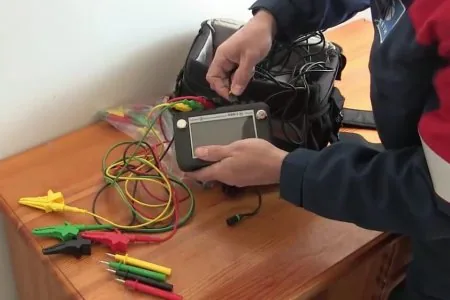

Гораздо проще пользоваться цифровым фазомтером. На видео обзоре ниже наглядно показывается эксплуатация данного прибора:
Теперь вы знаете, как пользоваться фазометром и для чего нужен этот прибор. Надеемся, предоставленный материал был для вас полезным и понятным!
