Обзор расцепителя максимального и минимального напряжения РММ-47
Описание характеристик и принципа действия РММ-47. Для чего нужен расцепитель минимального и максимального напряжения, а также как его подключить в щитке.
В электросетях происходят аварии, независимо от того насколько давно они проложены. Из-за этого наблюдаются скачки напряжения, перекосы фаз, а в некоторых домах наблюдается постоянно повышенный или пониженный уровень напряжения. Есть разные способы защиты от этого явления, одним из которых является установка расцепителя максимального и минимального напряжения. Таким устройством является РММ-47, обзор которого, а также описание характеристик и схемы подключения предоставлены на портале «Самэлектрик». Содержание:
Что это такое
РММ-47 – это расцепитель максимального/минимального напряжения. Это дополнительное устройство, которое работает в паре с выключателем нагрузки или автоматическим выключателем. Его ширина чуть меньше 18 мм, это значит, что он в щите занимает место равное одному модулю.
Его технические характеристики:
Основное, на что нам нужно обратить внимание, так это на характеристику «Напряжение срабатывания»:
- Минимальное — 165 +-10% Вольт.
- Максимальное — 265 +-10% Вольт.
Это значит, что расцепитель сработает при достижении одного из указанных пределов с погрешностью в 10%, сохранив защищаемую цепь.
У расцепителя РММ-47 нет возможности регулировки порога срабатывания. Всё что доступно пользователю – это кнопка «ВОЗВРАТ» для освобождения исполнительного механизма и возврата коммутационного аппарата в исходное состояние.
Назначение расцепителя
РММ-47 используется для защиты электроустановок от высокого и низкого напряжения. Чаще всего такие ситуации возникают в результате отгорания нуля и перекоса фаз в трёхфазной сети. Это устройство не защищает от высоковольтных импульсов в сети. Его назначение – отслеживать параметры питающей сети и давать команду на отключения питания потребителей.
Примечание: для защиты от импульсных скачков есть специализированные устройства, например, УЗИП – разнообразные защитные аппараты на основе варисторов.
В зависимости от схемы подключения, используя расцепитель максимального и минимального напряжения РММ-47 вы можете организовать защиту как конкретных электроприборов, так и всего объекта в целом, подключив расцепитель к вводному автоматическому выключателю.
Особенности монтажа
В отличие от реле напряжения у расцепителя РММ-47 нет своих силовых контактов, поэтому в характеристиках не указан номинальный ток. Он является приставкой или дополнительным устройством к автоматическим выключателям и выключателям нагрузки.

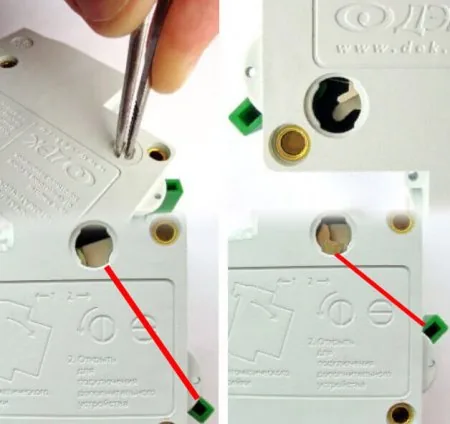

Для этого на боковой стороне большинства автоматических выключателей есть отверстие, которое обеспечивает подключение дополнительных устройств. На фото ниже вы можете увидеть, как получить к нему доступ. Для этого нужно провернуть заглушку и вынуть её из посадочного места.
В окошке вы видите часть взводного механизма автоматического выключателя. На левой грани РММ-47 есть выступающий штырь для механической связи расцепителя с приводом силовых контактов автоматов и выключателей нагрузки.
Этим и обусловлен принцип работы расцепителя РММ-47:
- Электронная плата управления анализирует действующее напряжение в сети и сравнивает значение с установленными производителем настройками.
- В случае отклонения более допустимых норм она посылает управляющий сигнал на соленоид, который в свою очередь механически связан с приводом для подключения автоматического выключателя.
- Соответственно вместе со срабатыванием соленоида расцепителя отключится механически связанный с ним разъединитель. Чтобы вернуть аппараты в исходное состояние и подать энергию нужно нажать на кнопку «ВОЗВРАТ» и взвести флажок автоматического выключателя.
Следующее видео наглядно демонстрирует принцип монтажа подобных приставок для коммутационных защитных аппаратов:
Рекомендуемая схема подключения
РММ-47 подключают к фазе, выходящей из автоматического выключателя, к которому он же и присоединён. Вот такой рисунок приведен в официальной технической документации на изделие в исполнении компании IEK.
На практике схема подключения РММ-47 в однофазную сеть выглядит следующим образом:
Схема подключения в трёхфазную сеть почти аналогична:
Именно такое подключение обусловлено тем, что, если взять фазу до автомата, приборы все равно будут защищены, а вот катушка расцепителя может выйти из строя, что доказывают неоднократные опыты специалистов. В результате получается подобная картина:
При подключении по приведенной выше схеме подключения такого не произойдёт, так как схема расцепителя также будет обесточена.
Заключение
Кроме компании IEK расцепитель РММ-47 выпускается и другими производителями, например, есть аналоги у компании EKF в линейке PROxima и у компании TDM, изделия которых вы можете видеть ниже.
Такое устройство не является обязательным к установке в каждом электрощите, но рекомендуется. При этом, если вы опасаетесь за состояние своих электроприборов, установите лучше реле напряжения. Их характеристики позволяют устанавливать границы диапазона номинальных напряжений, верхнее и нижнее напряжение срабатывания. Это позволит точно отрегулировать прибор под особенности потребителя и местной сети электроснабжения. У рассматриваемого расцепителя недостатком может оказаться именно слишком широкий диапазон номинальных значений и невозможность их регулирования. С другой стороны, это упрощает эксплуатацию рядовому пользователю.
Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как подключить расцепитель минимального и максимального напряжения:
На этом мы и заканчиваем обзор РММ-47. Надеемся, предоставленное описание характеристик, принципа работы и схем подключения помогли вам разобраться в том, что собой представляет данный аппарат и нужен ли он в вашем щитке.
