Как установить и подключить ограничитель мощности
Узнайте, как правильно выполнить установку и подключение ограничителей мощности серии ОМ-110, ОМ-310 и ОМ-630.
Ограничитель мощности – прибор, который устанавливается, как правило, в непосредственной близости от счетчика электроэнергии и выполняет отключение потребителя при превышении установленного напряжения, при значении напряжения ниже заданной величины, а также при превышении мощности потребления, установленное на самом приборе. Выполнение данных функций дает возможность защитить электроприборы от выхода из строя при изменении значения подаваемой энергии свыше заданных величин. В то же время защита потребителя, а также сохранение величины договорной мощности поставки электроэнергии – защита поставщика. В этой статье мы предоставим все нужны схемы, а также инструкцию по подключению ограничителя мощности ОМ-110, 310 и 630, т.к. данные аппараты являются наиболее востребованными. Содержание:
Требования к установке
В установке ограничителя мощности заинтересованы как потребитель, так и компания, поставляющая электроэнергию. Значение поставляемой электроэнергии должны быть в установленных пределах (напряжение, частота, мощность).
Установку и подключение данного устройства должен производить обученный специалист электросетей. В случае самостоятельной установки, необходимо учесть следующие факторы:
- Однофазное или трехфазное напряжение.
- Договорная мощность нагрузки (кВт).
- Время срабатывания, при превышении заданных параметров.
- Время возвращения в исходное состояние.
От первого параметра зависит тип прибора, который необходимо приобрести. Второй параметр также нужно знать для определения вида приобретаемого ограничителя мощности. Дополнительно может потребоваться контактор. Третий – даст возможность скорректировать параметры мощности подключенной нагрузки при случайном превышении заданного лимита – этот параметр можно настроить. Четвертый напомнит потребителю о нарушении и позволит скорректировать суммарное потребление подключенных устройств потребления и, при необходимости, отключить их.
Для установки и монтажа всех типов ограничителей нужно соблюдать общие требования:
- Использовать провод нужного сечения, которое рассчитывается по потребляемой нагрузке.
- Контакторы должны быть рассчитаны на потребляемый ток.
- Ограничить доступ к токоведущим частям, в связи с высокой вероятностью травмирования электрическим током.
- Настройка параметров ограничителя должна быть проведена с учетом планируемого потребления, а не на максимальные значения.
- В случае многократного срабатывания защиты, проверить техническое состояние электроприборов на предмет плохой изоляции, короткого замыкания.
- В случае неисправности прибора – вызвать специалиста.
Особенности подключения

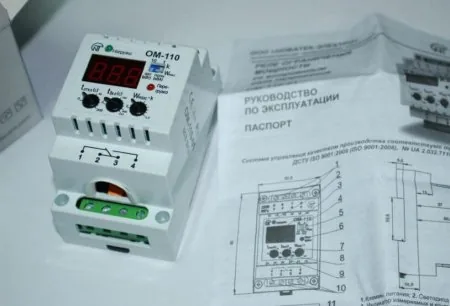

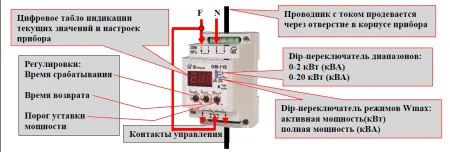

ДИН рейку). Подключить сеть 220 В, соблюдая соответствие нулевой и фазной шины. Продеть провод нагрузки через специальное отверстие – там находится трансформатор тока, который и является датчиком потребленной электроэнергии. Подключить контактор, согласно схемы. Работает ОМ-110 только при наличии контактора, который будет коммутировать напряжение на нагрузку. Установить потенциометром мощность отключения. Выставить время работы ОМ-110 в режиме перегрузки. Задать время возврата ограничителя в исходное положение после срабатывания.Схема подключения ОМ-110:
Более подробно увидеть процесс монтажа вы можете на видео ниже:
Как подключить однофазный ограничительПосле подключения необходимо проверить правильность работы ограничителя. Подать питание и подключить нагрузку меньшую расчетной. Должен гореть зеленый светодиод. Потом нужно подключить нагрузку, которая выше установленной. Должен загореться светодиод «перегрузка» и по истечении времени, которое устанавливается регулятором «задержка отключения», он должен отключить все потребители. При необходимости время можно откорректировать. После отключения возврат в исходное состояние происходит автоматически. Время возврата также можно изменить регулятором «повторное включение». Установка и настройка работы регулятора окончена.
Наглядная инструкция по монтажу предоставлена на видео:

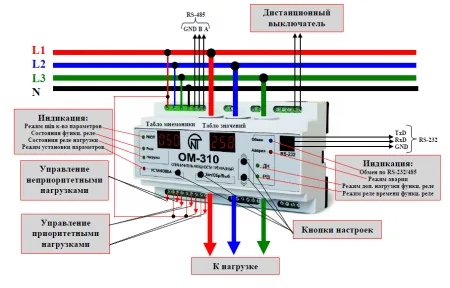

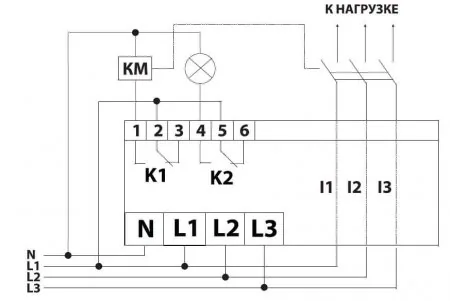

Подключение ОМ-310Нагрузка подключается через трансформаторы тока. Устанавливают параметры потребляемой мощности, времени отключения при перегрузке и времени восстановления после отключения. Обязательно использование контактора, который коммутирует нагрузку.

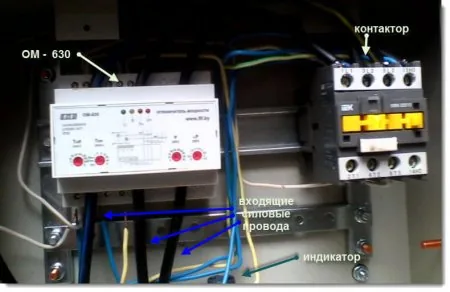

Установка максимальной мощности, времени отключения и времени восстановления выполняются с помощью переключателей. Все регуляторы расположены на лицевой панели. Кроме указанных выше функций в ОМ-630 введена функция счетчика отключений. При срабатывании ограничителя в течении часа более определенного количества раз, нагрузка отключается на 10 минут. Эта регулировка тоже присутствует на лицевой панели.
На видео ниже наглядно показывается, как подключить и настроить ОМ-630:
Обзор ОМ-630Данные аппараты, независимо от марки и типа защищают не только поставщика электроэнергии от перерасхода и хищения, но и потребителя от перегрузки домашней электросети и снижения вероятности возникновения пожара от перегрева изношенной электропроводки, в случае несоответствия мощности сети и потребления. Надеемся, вам были полезные наши советы и предоставленные инструкции по подключению ограничителей мощности 110, 310 и 630-й серии.
Будет интересно прочитать:
- Как провести электричество на участок
- Устройства защиты от перенапряжения в сети
- Что такое реле контроля напряжения

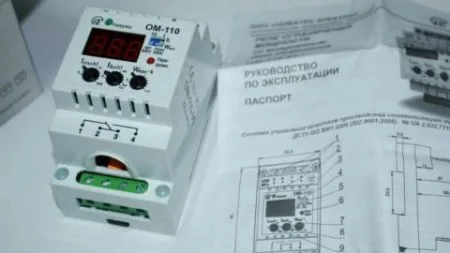

Как подключить однофазный ограничитель
