Обзор дифференциального автомата xPole Home HNB-C16/1N/003
Обзор дифференциального автомата xPole Home HNB-C16/1N/003 от компании Eaton. Характеристики и описание внешнего вида устройства. Схема подключения к сети.
Продолжаем обзор электрических защитных устройств фирмы Eaton. Ранее нами был рассмотрен автоматический выключатель xPole Home HL-C16/1 и УЗО xPole Home HNC-25/2/003. В этот раз мы решили рассмотреть комбинированный вариант защиты (УЗО+автомат) в виде дифференциального автомата xPole Home HNB-C16/1N/003. Характеристики и основные возможности устройства предоставлены ниже, поэтому перейдем непосредственно к обзору. Содержание:
Внешний вид

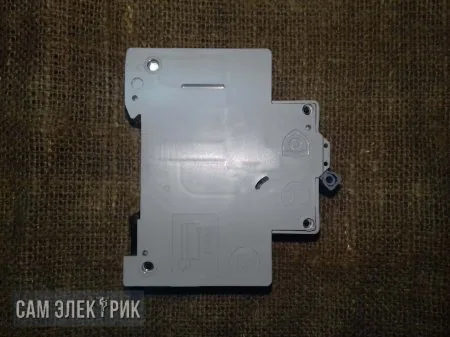

Корпус дифавтомата выполнен из плотного пластика не разборной конструкции. Двухполюсный модуль изготовлен для установки на стандартную DIN рейку. На лицевой стороне расположены 4 винтовые клеммы для подключения к электрическим проводникам. Зажимные клеммы позволяют устанавливать провод сечением до 25 мм.кв. Также имеется возможность установки на клеммы токовых шин типа ласточкин хвост.
На дифференциальном автомате Eaton, клеммы 1 и 2 предназначены для подключения фазного проводника, а клеммы N для присоединения нулевых проводников. Помимо этого на лицевой стороне находится рычаг включения устройства и индикаторный красно/зеленый глазок состояния контактов расцепителя. Для проверки дифавтомата на передней панели корпуса размещена кнопка ТЕСТ. Ниже кнопки указан номинал установки тока утечки 0,03А.
С правой стороны корпуса наклейка с информацией от производителя и принципиальной схемой подключения устройства.
Технические характеристики
Устройство защиты xPole Home HNB-C16/1N/003 — это комбинация дифференциального реле с автоматическим выключателем в одном корпусе. Дифавтомат является универсальным аппаратом для защиты от токов короткого замыкания и токов утечки на землю, которые фиксирует прибор.
Рассматриваемый дифференциальный автомат предназначен для работы в сетях 230 Вольт переменного тока, частотой 50 Гц. Чувствительность аппарата к току утечки составляет 30 миллиампер, а номинальный ток теплового расцепителя 16 ампер. Эти данные легко можно прочитать в названии:
- С16 — номинальный ток устройства 16 Ампер тип С;
- 1N — автомат + дополнительный полюс;
- 003- ток отключения диффреле.
Из остальных характеристик хотелось бы выделить:
- Температура эксплуатации: от -25°C до +40°C.
- Габаритные размеры: ширина 35 мм, высота 80 мм.
- Рабочее напряжение в диапазоне от 196 до 253 В.
- Ресурс работы, заявленный производителем: 4000 циклов на электрические компоненты и 20000 циклов на механические.
- Степень пылевлагозащиты: IP20.
Схема подключения
По заявлению производителя установка дифавтомата может быть произведена как горизонтально так и вертикально. При этом подключать устройство к вводу возможно как со стороны 1N, так и со стороны 2N.
Общая схема подключения дифферециального автомата выглядит следующим образом:
При этом компания Eaton указывает схему подключения на корпусе, что видно на фото в начале статьи.
Напоследок рекомендуем посмотреть видео обзор xPole Home HNB-C16/1N/003, где также демонстрируется проверка работоспособности дифавтомата кнопкой ТЕСТ:
В системе электроснабжения автомат дифференциальной защиты занимает лидирующее место, позволяет экономить место в щитке, избегать электротравматизма и спонтанных возгораний, по причине поврежденной проводки. xPole Home HNB-C16/1N/003 как и любое ключевое устройство требует периодического обслуживания, не реже одного раза в шесть месяцев. В пыльных и сырых помещениях не реже одного раза в месяц. Проверка работоспособности производится нажатием кнопки ТЕСТ на устройстве. Исправное устройство сработает и разорвет контролируемую цепь. На этом мы и заканчиваем данный обзор. Надеемся, информация была для вас интересной и полезной!
