Обзор автоматических выключателей ВА 47-63 EKF PROxima

Чем отличаются автоматические выключатели ВА 47-63 EKF PROxima, какие у них особенности и преимущества. Обзор конструкции модульных автоматов EKF PROxima.

Для защиты электрических линий в современном мире применяются автоматические выключатели. Устройства в модульном исполнении – это самые массовые автоматы, которые можно найти в каждом электрическом щитке: в любой квартире или доме, в шкафах управления на промышленных предприятиях и в торговых центрах – везде, где есть хоть какие-то линии снабжения электрической энергией. Автоматические выключатели применяются преимущественно для защиты кабелей и электрических линий от перегрузки и коротких замыканий. Таким образом они защищают электрическое оборудование от перегрева. Линейка фиксированных номинальных токов модульных автоматов позволяет также ограниченно применять их и для защиты электродвигателей и трансформаторов.

Почему автоматы называются модульные? Потому что они имеют одинаковый по габариту корпус в виде однополюсных модулей, из которых собираются двух-, трех- и четырехполюсные автоматы. Ширина одного модуля стандартизована и равна 18 мм. Таким образом выключатель автоматический однополюсный займет на DIN-рейке один модуль. Некоторые модели автоматов имеют ширину корпуса большую, чем ширина стандартного модуля, однако она всё равно остаётся кратной 0,5 модуля. В этой статье мы рассмотрим автоматические выключатели ВА 47-63 EKF PROxima, их особенности и преимущества.

Содержание:

• Линейки оборудования и сферы применения
• Модульные автоматы PROxima
• Почему выбирают ВА 47-63

Линейки оборудования и сферы применения

Модульные автоматические выключатели широко используются в проектах любой направленности. Их устанавливают в системах электроснабжения промышленных предприятий, инфраструктурных, административных и коммерческих объектов – различных учреждений, торговых и бизнес-центров, магазинов и т.п. Компактные модульные автоматы вы можете найти в любом этажном или квартирном щитке, они служат «последней линией обороны» – защищают все домашние электрические цепи. Для каждого объекта нужно подбирать автоматы в зависимости от параметров электрической сети.

В ассортименте компании EKF представлены три серии модульного оборудования:

Линейка Averes изначально рассчитана на промышленность, в нее входят три серии автоматов – с предельной коммутационной способностью (ПКС) 6 и 10 кА, а также на 6 кА для сетей постоянного тока.

PROxima – оптимальная линейка по соотношению высокого качества и доступной цены, в ней выпускаются четыре серии выключателей: ВА 47-63 с ПКС на 4,5 и 6 кА, ВА 47-100 и ВА 47-125.

В линейке EKF Basic представлена одна модель бюджетного автоматического выключателя. ВА 47-29В наиболее популярен в проектах по строительству жилой недвижимости.

Модульные автоматы PROxima

Рассмотрим линейку PROxima. Она включает в себя все необходимые продукты для комплектации 98% проектов в строительстве и инфраструктуре.

В линейку PROxima входят модульные автоматические выключатели четырех серий с номинальными токами от 0,5 до 125А.

Самая популярная серия – ВА 47-63 4,5кА. На выбор автоматические выключатели с характеристиками срабатывания В, С, D. На 1, 2, 3, 4 полюса. С номинальными токами от 0,5 до 63А. Все проекты строительства могут быть скомплектованы на основе этой линейки.

Там, где необходимы аппараты с повышенным показателем предельной коммутационной способности (ПКС) применяются ВА 47-63 6кА. В этой серии можно выбрать одно-, двух- или трехполюсный автоматический выключатель.

Для проектов промышленности, где токи коротких замыканий могут достигать 10кА или 15кА, применяются автоматы серий ВА 47-100 и ВА 47-125. Эти автоматы имеют корпус в 1,5 модуля, что обусловлено большим ПКС.

Наименование
ПКС кА
In, А
BTX
Полюсов
ВА47-63
4,5
0,5-63
B, C, D
1-4P
ВА47-63
6
6-63
B, C, D
1-4P
ВА47-100
10
10-125
C, D
1-4P
ВА47-125
15
80-125
C, D
1-4P

Полный комплект аксессуаров позволяет применять линейку PROxima во всех проектах автоматизации.

Как уже говорилось, автоматический выключатель EKF PROxima ВА 47-63 пользуется наибольшей популярностью.

Почему выбирают ВА 47-63

Прежде всего это уникальный дизайн, разработанный в одном из ведущих дизайнерских агентств. Вы можете спросить, почему модульному автомату нужен специальный дизайн? В первую очередь, потому что он продается в розницу. ВА 47-63 выгодно отличается своим видом от конкурентов на полке, и розничный покупатель охотнее выбирает его. И при этом нисколько не ошибется в качестве автоматического выключателя.

Уникальный дизайн

Качество автомата подтверждено гарантийным сроком, который составляет 7 лет, что является еще одним серьезным преимуществом продукции EKF.

Остальные преимущества касаются профессиональных пользователей ВА 47-63.

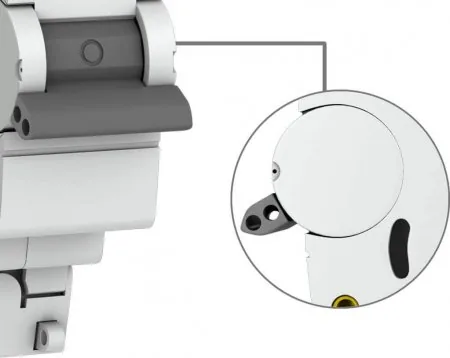

К ним относится возможность блокировки рычага. Она позволяет безопасно проводить ремонт защищаемой автоматом линии. Электрик будет спокоен, заблокировав автомат в выключенном состоянии.

Возможность блокировки рычага

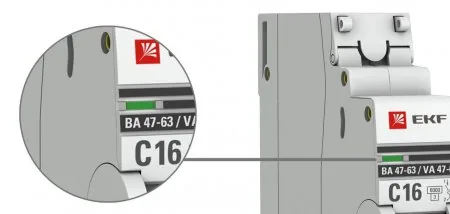

Автоматический выключатель EKF ВА 47-63 обладает повышенной жесткостью корпуса, литой лицевой панелью, окно состояния закрыто прозрачной крышкой – всё сделано для того, чтобы в случае короткого замыкания ограничить плазму, которая образуется в момент размыкания, корпусом. Так обеспечивается безопасность человека.

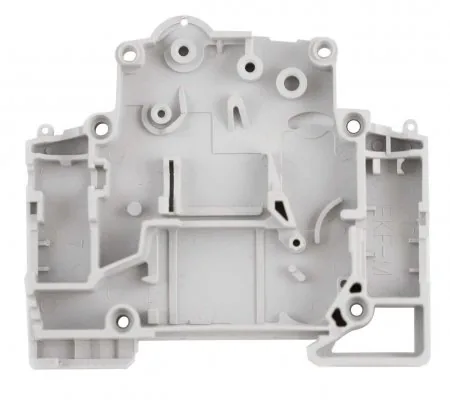

Повышенная жесткость корпуса

Литая лицевая панель IP40

Казалось бы, когда человек может находиться рядом с автоматом, который отключается по короткому замыканию? Но такая ситуация бывает – это очень ответственный момент первого включения электроустановки, если пользователь (грамотный электрик никогда так не сделает) неправильно сделал подключение и закоротил линию. ВА 47-63 в такой ситуации четко отработает по короткому замыканию и всю энергию короткого замыкания оставит внутри корпуса на дугогасительной камере. Человек не пострадает. Автоматы, состоящие из двух половинок по лицевой панели, имеющие незакрытые крышкой окошки состояния, имеют шанс допустить выход искр по лицевой панели, что не безопасно.

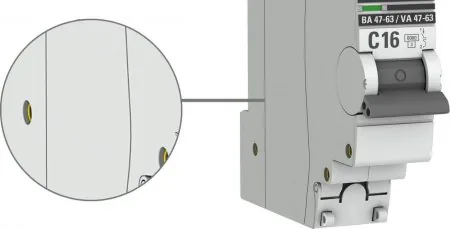

В автоматическом выключателе есть элемент, обязанный нагреваться – это тепловой расцепитель. Профильные углубления по бокам автомата PROxima обеспечивают более комфортный температурный уровень для работы автомата, охлаждая его. Автомат, имеющий возможность охлаждаться, работает более стабильно.

Профильные углубления корпуса

Винты с повышенной твердостью позволяют более надежно затянуть присоединяемый проводник, обеспечивая тем самым лучший контакт. Хороший контакт присоединяемого проводника очень важен, поскольку при недостаточном контакте место присоединения начинает греться, что может привести к выходу автоматического выключателя из строя или, что самое страшное, к пожару.

Винты с твердостью 85 НВ

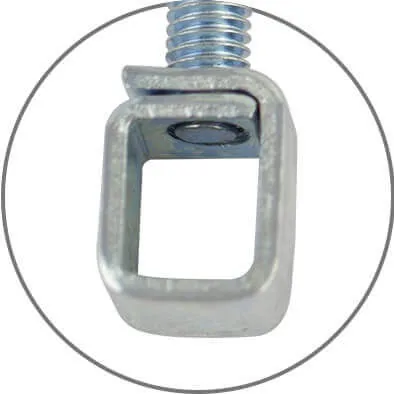

Еще одна техническая особенность, призванная надежно удерживать проводник в клемме – форма клеммы квадратная. Сделано это для того, чтобы надежно удерживать не только кабели сечением 2,5 мм², но и 0,5 мм². Мы помним, что номенклатурный ряд ВА 47-63 начинается с номинала 0,5А, а при таком токе прокладывать провод 2,5 мм² не имеет смысла и дорого.

Только квадратные клеммы

Клеммы ВА 47-63 позволяют присоединять проводники как из меди, так и из алюминия, но только не вместе. С медью все понятно – ее рекомендует ПУЭ. В настоящее время разработан новый алюминиевый сплав, по механическим характеристикам приближенный к меди. Именно этот сплав для удешевления проектов предполагается использовать при строительстве жилых домов. ВА 47-63 готов к работе с ним.

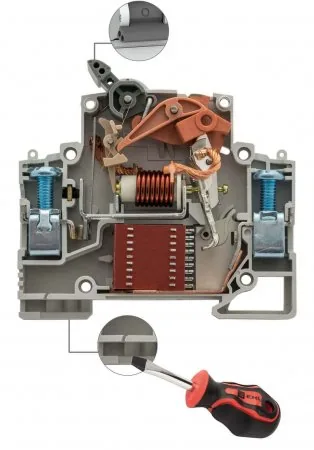

Двухпозиционный зажим позволяет удобно ставить ВА 47-63 на DIN-рейку. Специальная выемка под крестовую отвертку позволяет, при необходимости, снять выключатель-автомат крестовой отверткой, которой обычно работают электрики, присоединяя проводники. Это удобная особенность автоматов EKF. Для аппаратов других брендов понадобится плоская отвертка, поскольку отверстия не хватает, чтобы зацепить зажим автомата.

Крепление автомата

Перечисленными преимуществами обладают не только автоматические выключатели, но и все продукты линейки EKF PROxima – и автоматические выключатели дифференциального тока, и УЗО, и выключатели нагрузки.

Применяя модульную автоматику серии PROxima, можно собрать любой проект в строительстве и большую часть проектов в промышленности.

Если резюмировать преимущества, то PROxima:

• Обладает оптимальным функционалом
• Гарантирует удобство и скорость монтажа
• Имеет 7 лет гарантии

Автоматические выключатели PROxima можно приобрести на всей территории России и в странах СНГ у официальных партнеров EKF и в розничных магазинах. Полный список официальных партнеров можно найти здесь: https://ekfgroup.com/gde-kupit?category#
