Типовые схемы подключения трехфазного электросчетчика

23.10.2018
1 456

Просмотрите 5 возможных схем подключения трехфазного счетчика к сети 220 и 380 Вольт!



Добрый день, дорогие читатели сайта Сам Электрик! В этой статье описываются схемы подключения трехфазного счетчика электроэнергии (ТС) в электросеть и даются советы по монтажу. Рекомендуем не только изучить предоставленные электросхемы, но и просмотреть видео уроки, на которых описывается технология электромонтажа и остальные, немаловажные нюансы. Содержание:

Предварительный этап


Подключение электрического счетчика (ЭС) является заключительным этапом электромонтажных работ. Перед установкой трехфазного ЭС необходимо прежде всего иметь монтажную схему. Прибор необходимо проверить на наличие пломб на винтах кожуха. На этих пломбах должен быть указан год и квартал последней проверки и печать поверителя.

При подсоединении проводов к зажимам лучше сделать запас 70-80 мм. В дальнейшем подобная мера позволит произвести замер потребляемой мощности/тока и перемонтаж, в случае если схема была собрана неверно.

Каждый провод необходимо зажимать в клеммной коробке двумя винтами (на фото ниже их хорошо видно). Верхний винт затягивается первым. Перед затягиванием нижнего нужно убедиться, что верхний провод зажат, предварительно подергав его. Если при подключении счетчика используется многожильный провод, то его наконечники необходимо предварительно опрессовать.

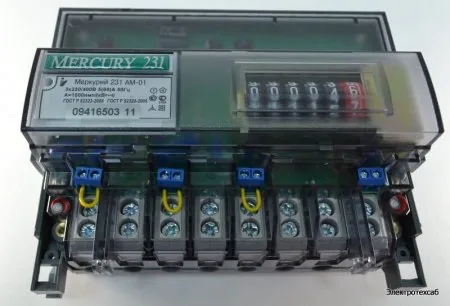

Рисунок 1 – ТС Меркурий 231

Далее будут рассмотрены типовые схемы подключения трехфазного счетчика в электросеть.

Прямое (непосредственное) включение

Это наиболее простая схема монтажа. При непосредственном включении ТС включается в сеть без измерительных трансформаторов (рисунок 2). Чаще всего такой метод монтажа используется в бытовых сетях для учета электроэнергии, где присутствуют мощные установки с номинальным током от 5 до 50 А, в зависимости от типа проводки (от 4 до 100 мм2). Рабочее напряжение здесь, как правило, 380 В. При подключении провода к трехфазному счетчику необходимо соблюдать цветовой порядок: 1-я фаза А должна быть на проводе желтого цвета, фаза В – на зеленом, С – на красном. Нулевой провод N должен быть синего цвета, а заземляющий РЕ – желто-зеленого. Для защиты от перегрузок на входе устанавливаются автоматы.

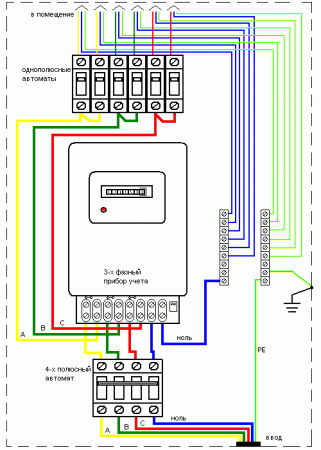

Рисунок 2 – Непосредственное включение ТС в сеть


Краткая видео инструкция подключения трехфазного счетчика приведена на этом ролике: Электромонтаж трехфазной модели


Включение в однофазную цепь

Прежде чем описывать эту схему подключения счетчика к сети 380 Вольт необходимо дать краткое описание отличий трехфазного напряжения от однофазного. В обоих видах используется один нулевой проводник N. Разность потенциалов между каждым фазовым проводом и нулем равна 220 В, а по отношению этих фаз друг к другу – 380 В. Такая разность получается из-за того, что колебания на каждом проводе сдвинуты на 120 градусов (рисунки 3 и 4).

Типовые схемы подключения трехфазного электросчетчика

Рисунок 3 – Колебания напряжения

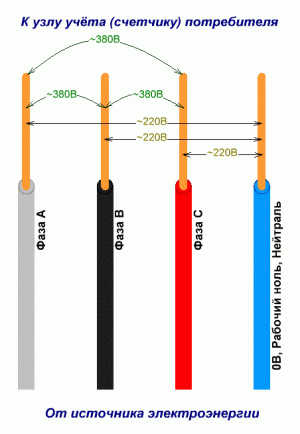

Рисунок 4 – Распределение напряжения по фазам

Однофазное напряжение используется в частных домах, на даче, а также в гаражах. В таких местах потребляемая мощность редко превышает 10 кВт. Это также позволяет использовать на участке более дешевые провода с сечением 4 мм.кв., т. к. потребляемый ток ограничен 40 А.

В случае если потребляемая мощность в сети превышает 15 кВт, то использование 3-х фазовых проводов обязательно даже, если отсутствуют трехфазные потребители, в частности, электродвигатели. В этом случае происходит распределение нагрузки по фазам, что позволяет снизить нагрузку, если бы такая же мощность забиралась от одной фазы. Поэтому в офисных зданиях и магазинах, как правило, применяют именно трехфазное питание.


Принципиальная схема подключения трехфазного счетчика в однофазную сеть (ОС) встречается не так часто, поскольку в таких случаях используются однофазные измерители. В большинстве случаев схема аналогична электросхеме прямого включения, но фазы 2 и 3 не подключаются (подсоединение происходит на одну фазу). Кроме того, после монтажа могут возникнуть проблемы с поверяющими организациями.

Также о возможных проблемах работы трехфазных электросчетчиков при присоединении к двухпроводной сети можно посмотреть на этом видео:

Подсоединение счетчика к сети 220 Вольт


Подключение через трансформаторы тока

Максимальный ток счетчика электроэнергии, как правило, ограничен значением 100 А, поэтому применить их в мощных электроустановках невозможно. В этом случае подключение к трехфазной сети идет не напрямую, а через трансформаторы. Это также позволяет расширить диапазон измерения приборов учета по току и напряжению. Однако, основная задача входных трансформаторов – уменьшить первичные токи и напряжения до безопасных значений для ЭС и защитных реле.

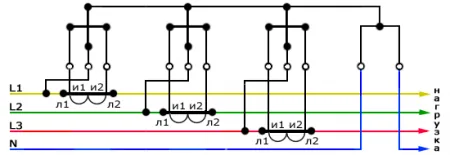

Рисунок 5 – Десятипроводная схема подключения через ТТ

Такой тип включения электросчетчика в сеть 380 Вольт позволяет разделить цепи тока и напряжения, что повышает электробезопасность. Минусом данной электрической схемы трехфазного подсоединения счетчика является большое количество проводов, необходимых для подключения ЭС.

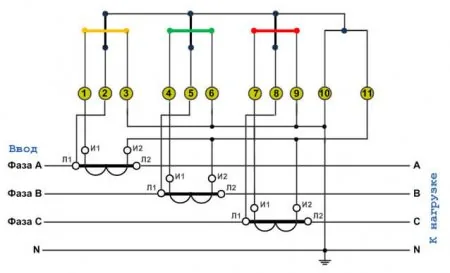

Рисунок 6 – Включение трансформаторов «звездой»

Недостатком этого способа подключения электросчетчика в сеть 380 Вольт является ненаглядность схемы соединений, что может усложнить проверку включения для представителей энергоснабжающих компаний.

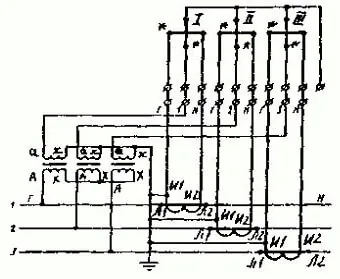

Рисунок 7 – Косвенное включение

В этом случае используются не только высоковольтные трансформаторы тока, но и трансформаторы напряжения. Для трехфазного подключения необходимо заземлять общую точку трансформаторов тока и напряжения. Для минимизации погрешности измерений если присутствует несимметрия фазовых напряжений необходимо, чтобы нулевой проводник сети был связан с нулевым зажимом счетчика.

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Подробное объяснение


Предложенные в статье электросхемы являются типовыми. В случае если возникает необходимость, схему подключения счетчика всегда можно посмотреть в паспорте ЭС. Надеемся, что информация была для Вас интересной и полезной!


Электромонтаж трехфазного прибора учета


Подробное объяснение


Подсоединение счетчика к сети 220 Вольт
