Что такое кулачковый переключатель и для чего он нужен?
В статье рассмотрено устройство, принцип действия и назначение кулачковых переключателей.
Чаще всего кулачковые переключатели используют для коммутации электрических цепей, в частности — для управления электрическими двигателями. В этой статье мы познакомим вас с главными особенностями этого аппарата, рассказав, как он работает, из чего состоит и зачем вообще нужен. Фото и видео примеры позволят вам еще больше узнать об устройстве, принципе действия и назначении кулачковых переключателей. Содержание:
Что это такое?

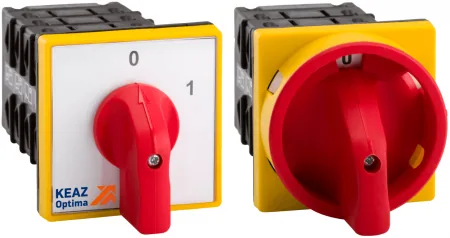

Кулачковые переключатели (на фото ниже) являются электрическими аппаратами, которые нужны для коммутации в электрических цепях как переменного, так и постоянного тока. Они нашли применение для коммутации силовых цепей управления оборудованием, а также в оперативной цепи управления другими электрическими аппаратами. Устройства могут использоваться в низковольтных цепях и в цепях напряжением до 500 В – для переменного тока (частотой 50-60 Гц) и до 220 В постоянного тока.
Они изготавливаются из изолирующих и проводящих материалов высокого качества, и созданы с применением успешного опыта создания современной техники, а также знаний, полученных в процессе разработки коммутационных аппаратов. Для кулачковых переключателей характерны малый размер, они устойчивы к кратковременной перегрузке в цепи, а также обладают хорошими коммутационными способностями. Чтобы защитить их от тока коротких замыканий в электрической схеме нужно воспользоваться предохранителями с плавкими вставками.
Конструкция
Из самого названия этого устройства ясно, что конструкция обусловлена применением «кулачков», которые приводят в действие некий «толкатель». Устройство кулачкового переключателя предполагает наличие группы коммутационных элементов, изменяя положение которых можно добиться определенного их расположения для работы разных схем включения. Расположение контактов и кулачков называется – программа коммутации (ее назначение заключается в сборке определенной схемы подключений). Они располагаются внутри пластмассового корпуса, который изготавливается на основе меламина.

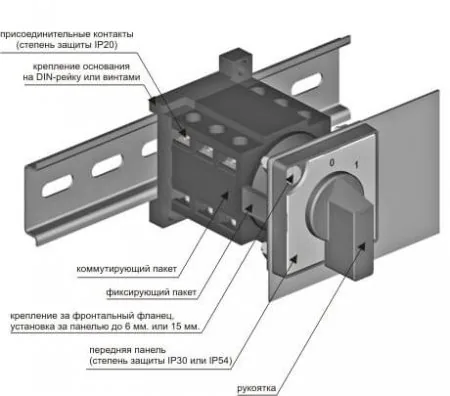

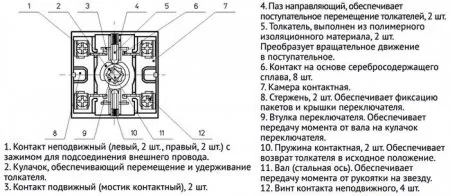

Наглядно увидеть конструкцию устройства вы можете на схемах ниже:
Такой корпус невосприимчив к электрической дуге и вихревым токам. Конструкция кулачкового переключателя дает возможность включать и выключать все контакты практически одновременно. Это обеспечивается тем, что кулачок одного элемента соединен механически с другими кулачками. Применение в устройстве контактов серебра, которое лучше той же меди выдерживает электрическую дугу, обеспечивает хорошие коммутационные характеристики и повышенную износостойкость. Переключатель должен четко фиксироваться в определенном положении, для чего нужен фиксирующий механизм привода. Также в конструкции присутствует ограничитель движения привода. Его назначение – четкая установка переключателя в крайнем положении. Привод или вал аппарата представляет собой прут квадратного сечения. Для надежной работы и хорошего переключения контактов он должен изготавливаться из металла, чтобы выдерживать нагрузку при прокручивании. Это очень важно там, где применяется управление электродвигателями. Для управления приводом переключателя используется рукоятка, выполненная из изоляционного материала.
Наглядно устройство кулачкового переключателя демонстрируется на видео от одного из лучших производителей розеток и выключателей, компании ABB:
Принцип работы
В основе принципа действия кулачкового переключателя лежит включение определенной группы контактов посредством вращения привода аппарата. Вращая рукоятку в нужное положение, привод вращается вокруг своей оси и приводит в действие кулачки, расположенные на нем. Они, в свою очередь, замыкают определенную группу контактов. Чтобы понять как работает группа контактов, нужно смотреть диаграмму включений, которая составляется на основе необходимой схемы подключения. Когда привод находится в нужном положении, переключатель фиксируется в нем с помощью специального механизма фиксации и схема начинает свою работу. Чтобы вернуться в нулевое положение, необходимо снова провернуть рукоятку. По принципу действия они делятся на переключатели с автоматическим возвратом рукоятки в положение и ручным.
Назначение
Кулачковый переключатель нужен для:
- управления механизмами, которые приводятся в действие трехфазными и однофазными двигателями, для изменения соединения обмоток двигателей переменного тока (звезда-треугольник), изменения направления вращения;
- управления и сигнализации в оперативных цепях;
- может работать как выключатель, переключатель рабочих положений электрического сварочного аппарата;
- коммутации необходимого соединения группы сопротивлений;
- обеспечения переключения режимов работы нагревательного оборудования;
- включения и отключения привода механизма секционного разъединителя в трансформаторных подстанциях.
Область применения
Данные аппараты используют в быту, в промышленном производстве, на объектах электроснабжения, в речном судоходстве, на морских судах, в машинах напольного безрельсового электротранспорта. Также их назначение – управление механизмами в сельском хозяйстве. С помощью такого переключателя можно организовать байпасное подключение. Оно применяется для вывода из схемы оборудования либо участка цепи, для проведения работ по ремонту или профилактике.
Напоследок рекомендуем просмотреть полезное видео по теме:
Вот мы и рассмотрели устройство, принцип работы и назначение кулачкового переключателя. Надеемся, информация была для вас полезной и понятной!
