Что такое дифавтомат и для чего его применяют?
Рассмотрение конструкции, принципа действия и области применения дифференциального автомата.
Дифференциальный автомат — это низковольтный комбинированный электрический аппарат, совмещающий в одном корпусе функции двух защитных устройств — УЗО и автоматического выключателя. Благодаря этому данное изделие является достаточно популярным и широко применяется как в бытовых условиях, так и на производстве. В этой статье мы рассмотрим устройство, назначение и принцип работы дифавтомата. Содержание:
Назначение

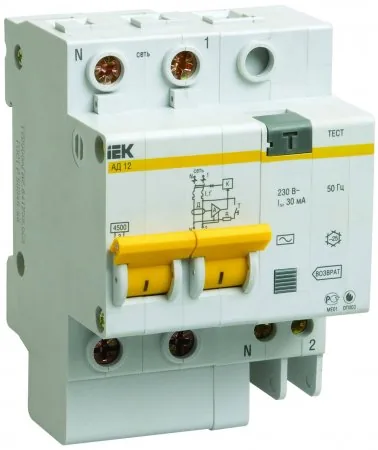

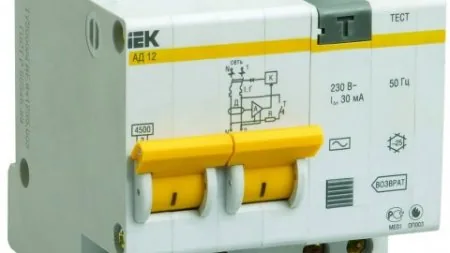

Рассмотрим вкратце для чего нужен дифавтомат. Внешний вид его изображен на фото:
Во-первых, данный электрический аппарат служит для защиты участка электрической сети от повреждения из-за протекания по нему сверхтоков, которые возникают при перегрузке или коротком замыкании (функция автоматического выключателя). Во-вторых, дифференциальный автомат предотвращает возникновение пожара и поражение людей электрическим током в результате возникновения утечки электричества через поврежденную изоляцию кабеля линии электропроводки или неисправного бытового электроприбора (функция устройства защитного отключения).
Устройство и принцип действия

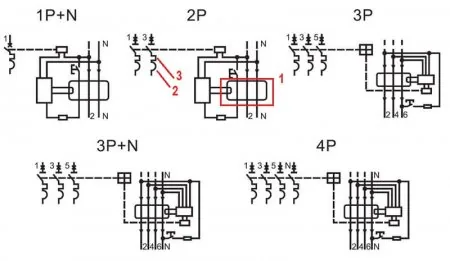

Для начала приведем обозначение на схеме по ГОСТ, по которому наглядно видно, из чего состоит дифавтомат:
На обозначении видно, что основными элементами конструкции дифавтомата является дифференциальный трансформатор (1), электромагнитный (2) и тепловой (3) расцепители. Ниже кратко охарактеризуем каждый из приведенных элементов.
Дифференциальный трансформатор имеет несколько обмоток, в зависимости от количества полюсов устройства. Данный элемент осуществляет сравнение токов нагрузки по проводникам и в случае их несимметричности на выходе вторичной обмотки данного трансформатора появляется так называемый ток утечки. Он поступает на пусковой орган, который без выдержки времени осуществляет расцепление силовых контактов автомата.
Также следует упомянуть о кнопке проверки работоспособности защитного аппарата «TEST». Данная кнопка подключается последовательно с сопротивлением, которое включается или отдельной обмоткой на трансформатор либо параллельно одной из имеющихся. При нажатии на данную кнопку сопротивление создает искусственный небаланс токов – возникает дифференциальный ток и дифавтомат должен сработать, что свидетельствует о его исправном состоянии.
Электромагнитный расцепитель представляет собой электромагнит с сердечником, который воздействует на механизм отключения. Данный электромагнит срабатывает в случае достижения тока нагрузки порога срабатывания — обычно это случается при возникновении короткого замыкания. Данный расцепитель срабатывает мгновенно, за доли секунд.
Тепловой расцепитель осуществляет защиту электрической сети от перегрузки. Конструктивно представляет собой биметаллическую пластину, которая деформируется при протекании через нее тока нагрузки, превышающего номинальный для данного аппарата. При достижении определенного положения биметаллическая пластина воздействует на механизм отключения дифавтомата. Срабатывание теплового расцепителя происходит не сразу, а с выдержкой времени. Время срабатывания прямо пропорционально величине тока нагрузки, протекающего по дифференциального автомату, а также зависит от температуры окружающей среды.
На корпусе указывается порог срабатывания дифференциального трансформатора — ток утечки в мА, номинальный ток теплового расцепителя (при котором работает неограниченное время) в А. Пример маркировки на корпусе — С16 А / 30 мА. В данном случае маркировка “С” перед значением номинала показывает кратность срабатывания электромагнитного расцепителя (класс аппарата). Буква “С” указывает, что электромагнитный расцепитель сработает при превышении номинала 16А в 5-10 раз.
На видео ниже подробно рассказывается, как работает и из чего состоит дифавтомат:
Область применения
Для чего применяют дифференциальный автомат, если существует два отдельных защитных аппарата (УЗО и автомат), каждый из которого выполняет свою функцию?
Основное преимущество дифавтомата — компактность. Он занимает меньше места на DIN-рейке в электрическом распределительном щитке, чем в случае установки двух отдельных аппаратов. Эта особенность особенно актуальная при необходимости установки в распределительном щитке нескольких устройств защитного отключения и автоматических выключателей. В данном случае посредством установки дифавтоматов можно значительно сэкономить место в распределительном щитке и соответственно уменьшить его размер.
Дифференциальный автомат широко применяется для защиты электропроводок практически повсеместно, как в быту, так и в помещениях другого назначения (в различных учреждениях, на предприятиях).
Дифавтомат ничем не уступает аналогичным по характеристикам УЗО и автоматическому выключателю, поэтому каких-либо ограничений в его применении нет. Данный защитный аппарат можно устанавливать, как на вводе (в качестве резервирующего), так и на отходящих линиях электропроводки для обеспечения пожаробезопасности, безопасности людей в отношения поражения электричеством, а также для защиты от сверхтоков.
Вот мы и рассмотрели устройство, назначение и принцип работы дифавтомата. Надеемся, предоставленная информация была для вас полезной и интересной!
