Схема подключения УЗО в трехфазной сети
Обзор правильных схем подключения трехфазного УЗО к сети.
Подключение трехфазного УЗО находит широкое применение в вопросах обеспечения безопасности электрохозяйства. Четырехполюсные модули защиты от утечек предназначены для установки в распределительных сетях, на клеммы вводного устройства которых поступает три фазы напряжения. Как правило, в квартире многоэтажки система электроснабжения на 380 Вольт не находит применения, а вот в частном доме, в гараже или на даче это вполне приемлемый вариант. Устройства защитного отключения подключаются в распределительном щите вводного устройства и служат для защиты проводки от возгорания в случае возникновения утечки, порог их срабатывания рассчитан на большие токи. На практике также находит применение подсоединение трехфазного защитного устройства от утечек в цепь электродвигателя. Чтобы обезопасить человека от поражений током утечки необходимо подсоединение дополнительного устройства защиты к группам однофазной электросети, токовая уставка которых составляет порядка 10-30 мА. В этой статье будут рассмотрены различные схемы подключения трехфазного УЗО к сети 380 Вольт. Содержание:
Что важно знать?
Перед тем, как приступить к монтажу аппарата необходимо ознакомиться с правилами цветовой маркировки проводов. В соответствии с требованиями ПУЭ принят следующий порядок маркировки проводников по цветам:
Назначение
Цвет
Буквенное обозначение
нулевой рабочий
голубой
N
Нулевой рабочий и защитный
(совмещенный)
Голубой, на концах желто-зеленные полосы
PEN
Нулевой защитный
Желто-зеленый
PE
фаза
желтый
А
фаза
зеленый
В
фаза
красный
С
Обзор схем

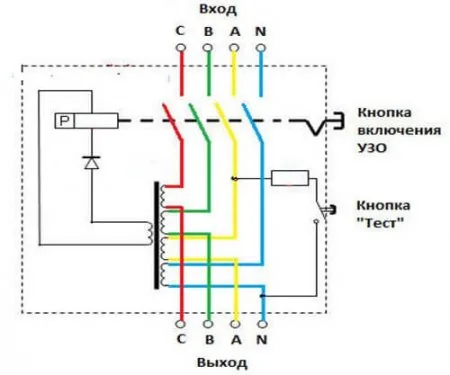

Монтаж четырехполюсного модуля УЗО построен на таком же принципе, как для двухполюсного устройства, применяемого в однофазных электросетях. Производитель прилагает к изделию паспорт, где показана наиболее часто встречающаяся схема подключения устройства защитного отключения к трехфазной сети с использованием нейтрали. Для удобства монтажа схема подключения показана на корпусе модуля и выглядит следующим образом:

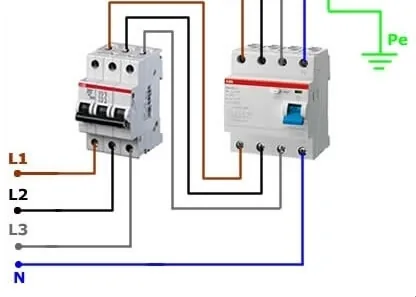

Монтажная схема подключения четырехполюсного УЗО к трем фазам проста и доступна человеку, не обладающему квалификацией электромонтажника. К четырем входным клеммам аппарата подключаются 3 фазы питающей электросети 380 вольт и нулевой рабочий проводник.
Проводники, выходящие с четырех выходных клемм, подключаются к распределительной сети дома, квартиры, дачи или гаража. С учетом того, что 3 фазы (А, В, С) подают электричество на приборы, рассчитанные на 380 вольт, а каждая отдельно взятая фаза в сочетании с нулевым проводом N обеспечивает электропитанием группы однофазных потребителей 220 вольт. Трехфазную сеть 380 вольт можно подключить к электродвигателю насоса, компрессора, бетономешалки, к токарному станку или сварочному аппарату. Дальнейшее подключение к одной фазе производится через автоматические выключатели.

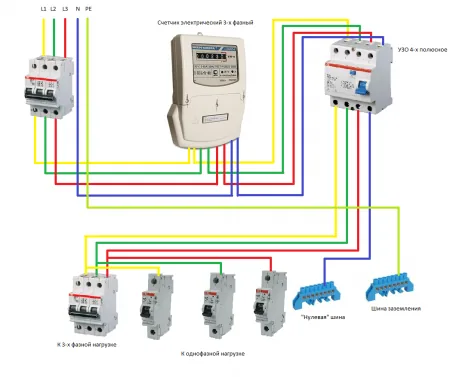

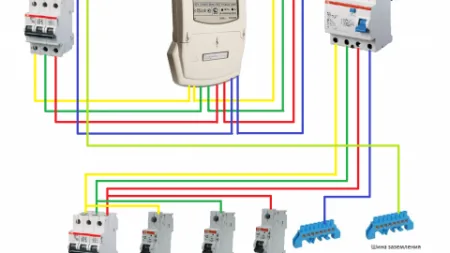

Для защиты от токов утечек в сети 220 вольт необходимо предусмотреть подключение однофазных УЗО или дифференциальных автоматов. Обычно эти аппараты защиты устанавливаются в местах насыщенных электроприборами, а также в помещениях с повышенным влагосодержанием: в кухне или мастерской, в бане или ванной комнате. Для удобства проведения электромонтажных работ, ремонта и обслуживания проводник нейтрали N целесообразно вывести на нулевую шину, расположенную в распределительном щите, как показано на схеме ниже:
Модуль трехфазного УЗО монтируются в щите вводного устройства на din-рейке, так же, как и автоматы, оборудован быстросъемным крепежом. Подключение происходит после счетчика. Один трехфазный аппарат защиты от токов утечек можно использовать для защиты сразу трех однофазных сетей.
Прежде чем произвести подключение в доме четырехполюсного УЗО необходимо учесть систему заземления электросети, по которой к нему поступает электроэнергия. Однофазные аппараты могут сохранять работоспособность при подключении к электросети 220 В, как с заземлением, так и без заземления. Работа трехфазного аппарата защиты от утечек разрешена только в сетях с системой tn-s, предусматривающей нулевой рабочий и нулевой защитный проводник.
Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой нет PE проводника. Работа трехфазных УЗО в системе tn-c категорически запрещена. В этом случае ПУЭ разрешает использование трехфазных аппаратов, только если предусмотрено заземление дома. Для того чтобы произвести установку этого устройства и обеспечить защиту проводки дома от возгорания, которое может произойти в результате токовой утечки, необходимо обустроить заземляющий контур, что обеспечит переход на систему tn-c-s.
Напоследок рекомендуем ознакомиться на видео еще с одной схемой монтажа УЗО на 380 В, без нулевого провода:
Вот мы и рассмотрели возможные схемы подключения трехфазного УЗО к сети. Как вы видите, подключить защитный аппарат можно различными способами, все зависит от условий применения.
