Как подключить двухтарифный счетчик электроэнергии
Этапы установки и подключения двухтарифного счетчика электроэнергии. Условия перехода на многотарифный учет электроэнергии.
Электроэнергия — это один из самых распространённых товаров не только в России, но и во всём цивилизованном мире. С постоянным ростом её стоимости как физические лица, так и предприятия переходят на новый вид тарификации, который учитывает не только объем затраченной энергии, но и время суток когда она было взята из сети. Естественно, что обычный счётчик неспособен на это, для этого нужно приобрести, установить и зарегистрировать переход на многотарифный учет электроэнергии. Разница в стоимости основана на спросе на данный товар, который меняется в течение одних суток. Например, в ночное время основная масса потребителей не пользуется электроприборами и сеть не загружена, поэтому и цена на электроэнергию ниже, соответственно в дневное время наоборот. В этой статье мы расскажем, как выполняется подключение двухтарифного электросчетчика и какие условия перехода на многотарифный учет электрической энергии. Содержание:
- Как перейти на многотарифный учёт электроэнергии
- Схема подключения двухтарифного электросчетчика
- Принцип снятия и расчёта израсходованной энергии
Как перейти на многотарифный учёт электроэнергии
Для того чтобы воспользоваться данным тарифом понадобиться не только сам двухтарифный элемент учёта, то есть электросчётчик, но и оформление данной услуги с поставщиком электрической энергии. Для этого необходимо:
- Отправиться в организацию, являющуюся поставщиком в конкретном районе и регионе.
- Обратиться в отдел по оформлению договоров по электроснабжению и убедиться что есть возможность перейти на двухтарифный учёт.
- Написать заявление о переходе на новый тариф. Процедура перехода возможна, только если нет долгов за данный вид товара и услуг.
- Оплатить стоимость снятия старого элемента учёта, стоимость нового с установкой, подключением и настройкой.
Также потребитель может и сам купить где угодно двухтарифный электросчетчик, но перед установкой и введением в эксплуатацию его придется сдать на проверку. Подключить и установить электросчетчик в щиток тоже можно самостоятельно, но в любом случае придется вызывать специалиста из организации, которая является официальным поставщиком в данном регионе. Главные условия подключения к двухтарифному режиму оплаты — это отсутствие задолженности за израсходованную ранее электроэнергию и услуги, а также правильность подключения прибора учета к сети электроснабжения. Чаще всего компания, электроснабжающая регион, предоставляет полный спектр услуг по переходу на многотарифный режим и даже проверенное и настроенное оборудование, в частности, электросчётчик. Поэтому лучше заказывать услуги у них комплексно, так как это самый простой, действенный и безопасный способ.
Схема подключения двухтарифного электросчетчика

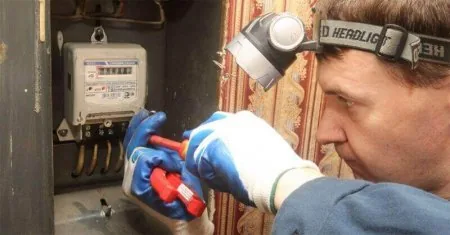

Подключение и установка двухтарифного счетчика электроэнергии должна выполняться только специалистами, имеющими допуск к работе в электроустановках и группу по электробезопасности не меньше третьей. Для того чтобы установить и потом подключить счётчик своими руками обязательно нужно понимать опасность поражения электрическим током.
Двухтарифные счётчики, как и однотарифные могут быть рассчитаны на разное напряжение сети это:
- 220 Вольт — однофазная сеть, то есть используется фаза и ноль;
- 380 Вольт — трёхфазное напряжение, подключение имеет три фазы.
Схемы подключения их в принципе идентичны, только имеют свои отличия в количестве клемм для соединения и как следствие, соответствующей защитной и коммутационной аппаратуры, рассчитанной на напряжение сети. Для квартиры чаще всего характерно 220 В, а для частного дома может быть приемлемо 380 В, если осуществляется подключение оборудования с трёхфазными асинхронными двигателями. Особенностью некоторых трёхфазных счётчиков является возможность использования их и для однофазных сетей.
Вот схема подключения однофазного двухтарифного счетчика электроэнергии:
Присутствие заземления не является здесь обязательным, но всё же рекомендуется организовать его, так как даже самое современное устройство защитного отключения, не может обеспечить надёжной защиты от поражения электрическим током при пробое. Очень часто работы ведутся тогда, когда уже присутствует напряжение на верхних клеммах вводного автомата, поэтому перед тем как непосредственно перейти к подключению, стоит отключить напряжение и проверить его отсутствие на токоведущих частях, на которых будут проводиться работы.

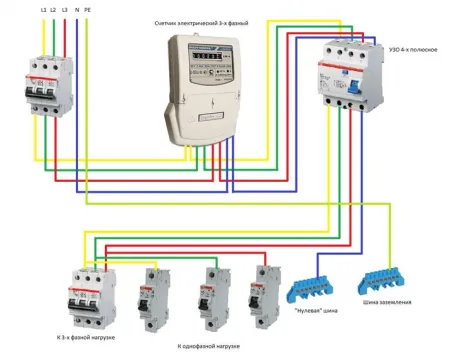

Схема подключения трёхфазного двухтарифного электросчётчика выглядит так:
В результате потребитель получает и трёхфазное и однофазное напряжение, что очень удобно. Правила безопасности и принцип подключения аналогичен с предыдущей схемой. Если сеть потребителя мощная и ток нагрузки больше чем счётчик может через себя пропустить, то подключение происходит через измерительный трансформатор тока. Почти все электросчётчики рассчитаны на ток от 5 до 50 Ампер. Для высоковольтных цепей на производстве такие трансформаторы являются обязательными, так как с их помощью не только ведётся учёт израсходованной электроэнергии, но и осуществляется защита электрооборудования от аварийных режимов.
На видео ниже наглядно показывается подключение однофазного и трехфазного электросчетчика к сети:
Принцип снятия и расчёта израсходованной энергии

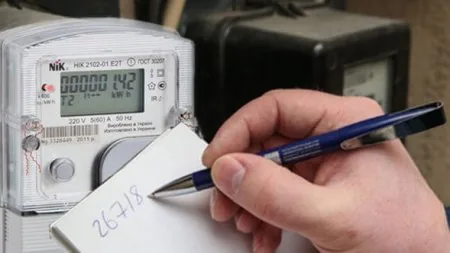

Двухтарифный счётчик — это современный элемент учёта электроэнергии, который способен показывать и фиксировать не только объем потраченной энергии, но и другие параметры сети. Для того чтобы узнать, сколько израсходовано за тот или иной период электричества необходимо, нажимая кнопки на устройстве учёта, перейти в режим индикации, где можно увидеть данные по дневному и ночному использованию электрооборудования. Зная, сколько киловатт было потрачено в дневное время и соответственно в ночное, можно узнать сколько взято энергии из сети за день, за месяц, за неделю и так далее. Для этого зафиксированная разница умножается на дневной или ночной тариф, который может отличаться в зависимости от региона, где находится потребитель.
На видео ниже наглядно показывается первоначальная настройка многотарифного электросчетчика на примере модели СЕ102М R5:
Конечно же, такая форма учёта имеет свои огромные преимущества и достаточно выгодна для потребителя, который, например, может перенести часть дел на ночное время, благо современные приборы программируются и включаются автоматически в нужное время. Однако, если в сеть включены только холодильник и освещение, то нужно задуматься об эффективности двухтарифного режима оплаты и учёта, и посчитать через сколько времени окупятся все затраты на новое оборудование и на услуги электрика. Надеемся, вам стало понятно, как подключить двухтарифный счетчик электроэнергии в сети 220 и 380 Вольт. Если возникли вопросы, можете задать их в комментариях под статьей.
