Ничто не вечно в этом мире и автоматические выключатели которые работают в домашних электрощитах рано или поздно выходят из строя. Начинаются проблемы с электроснабжением, они постоянно выбивают или вовсе не работают. В этой статье я расскажу, как правильно выбрать автомат для замены старого в электрощите. Чтобы предотвратить высказывания «экспертов» о стиле изложения в статье заранее отмечу, что она ориентирована на домашнего мастера, который захотел отревизировать электрощит.
Содержание статьи
-
5 признаков того, что нужно заменить автоматический выключатель
-
Проблемы с включением
-
Внешние дефекты
-
Как выбрать новый автомат
-
Заключение
5 признаков того, что нужно заменить автоматический выключатель
Для начал рассмотрим, как определить исправность автомата и причины, по которым возникают неисправности. Есть 5 основных проблем с автоматическими выключателями в электрощитах, если рассматривать их на бытовом уровне и простым языком, разумеется.
1. Ложные срабатывания и отключения при прежней нагрузке.
2. Флажок автомата не взводится при попытке включения, заклинен или возвращается в отключенное состояние.
3. Корпус выключателя обуглился, почернел или его повело, заметны следы оплавления.
4. Сошла изоляция с подключенных к нему проводов и проблемы с постоянными срабатываниями.
5. Флажок взводится, но напряжения нет.
Начал выбивать автомат, при том, что нагрузка не изменилась. Наблюдается периодическое отключение автоматического выключателя, при этом вы не используете новых электроприборов и не стали подключать больше потребителей одновременно? Вероятно, что пора его заменить или хотя бы попробовать зачистить и протянуть контакты в клеммниках.
Дело в том, что плохой контакт представляет собой повышенное переходное сопротивление в месте соприкосновения токоведущих частей. Когда через такие контакты протекает ток, выделяется тепло. В результате тепловой расцепитель может ложно срабатывать при прежней нагрузке.
То же самое происходит при окислении цоколя автоматических пробок, которые и сейчас часто встречаются в быту.
По этим же причинам и греются подключенные провода и на них оплавляется изоляция. Такой же результат может быть и из-за перегрузки, поэтому прежде чем принимать решение о замене автомата проверяйте проводку на утечки и короткие замыкания, а также потребление тока, сделать это можно токоизмерительными клещами.
Варианта в этом случае 2:

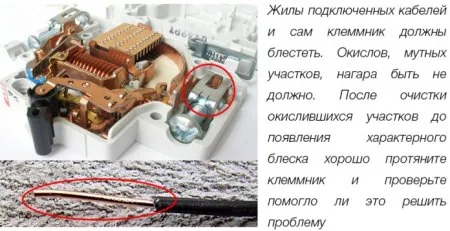

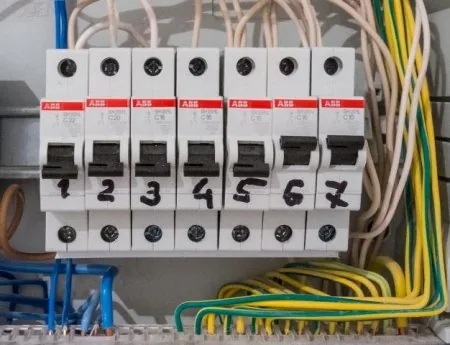

1. Если силовые контакты автоматического выключателя в удовлетворительном состоянии и исправны (что к сожалению, нельзя проверить на современных модульных изделиях для монтажа на din-рейку). То вероятно, что у вас плохой контакт в клеммниках. Не раз приходилось сталкиваться с такой проблемой, и она решалась извлечением всех проводов из клемм зачисткой жил и контактных поверхностей самих клеммников до характерного металлического блеска.
2. Проблема внутри автомата и в этом случае однозначно нужна замена.
Проблемы с включением
Случается, и так, что с виду нормальный и исправный автомат не включается. Выражается это либо в возврате флажка, когда он не фиксируется в верхнем положении. Здесь может быть, как поломка самого механизма, так и проблема с расцепителями. В любом случае единственное возможное решение — замена автомата.
Но это справедливо только в том случае если вы убедились в отсутствии коротких замыканий на линии. Сделать это можно как минимум прозвонив выходную фазу с нулём любой прозвонкой или мультиметром.
Внешние дефекты
Это особенно важная проблема. Если автомат с виду почерневший или оплавленный – его нужно обязательно заменить, даже если он «вроде бы как» выполняет свои функции. В большинстве случаев электрик не может проверить автомат на срабатывание электромагнитного и теплового расцепителей, так как приборы для проверки стоят дорого, а нарочно делать КЗ неизвестного по исправности автомата просто опасно.
100% гарантии что внешние дефекты не повлияли на полноценность работы защитного аппарата нет, так как такой сильный нагрев, который к ним привел, не мог произойти просто так.
Как выбрать новый автомат
Основные характеристики любого автоматического выключателя следующие (смотрите - Характеристики автоматических выключателей):
1. Номинальный ток (Амперы). Говорит о том какую нагрузку он выдержит. В быту наиболее распространены варианты — 6, 10, 16, 25, 32 ампера. Вводные автоматы могут быть и до 63А.
2. Время-токовая характеристика. Говорит о том, как быстро сработает автоматический выключатель и при какой кратности перегрузки по току. В домашних электрощитах чаще всего устанавливают автоматы классов B или C.
3. Ток короткого замыкания. Определяет износостойкость контакта и их коммутационную способность. То есть какой максимальный ток короткого замыкания они могут разорвать. Наиболее распространены автоматы с током КЗ в 4.5-6 кА (тысяч ампер).
Как и где обозначаются эти характеристики на лицевой панели автоматического выключателя было описано в статье Маркиовка автоматических выключателей
Итак, у вас вышел из строя автоматический выключатель и вам нужно пойти в магазин и купить новый с такими же характеристиками как у предыдущего, что может быть проще? Но рассмотрим 2 ситуации.
1. Маркировка стёрта, выгорела, оплавилась и её не видно.
2. Щит монтировали не вы и не уверены в правильности выбора его комплектующих.
В обоих ситуациях нужно понимать по какой логике выбирают автоматы вообще. В первую очередь стоит помнить о том, что автоматы защищают ПРОВОДКУ, то есть кабель, который подключен к светильнику, розетке, электроплите. Это значит, что нужно учитывать не подключаемую нагрузку, а именно нагрузочную способность элементов цепи.
Для розеток ставят автоматы с номинальным током в 16А, а на свет достаточно 6-10А. При этом приборы с токовой характеристикой «B» подходит для любых бытовых электроприборов.
Такие токи взяты не с потолка, вам достаточно подойти к ближайшей розетке и посмотреть, что на ней написано. Если её номинальный ток составляет 16А (больше распространены сейчас), то автомат должен быть 16А, если на розетке написано 10А — не сложно догадаться на сколько ампер должен быть автомат (по самому слабому звену в цепи, даже если проложен кабель 4 мм²).
Также и со светильниками. Редкий патрон, в который вкручивают лампу, рассчитан на ток и 6А, а если учесть, что в большинстве случаев используют светодиодные лампы, то необходимость в больших токах.
И только вводной автомат может быть выбран с характеристикой «С» с целью обеспечения селективности защит, если не удаётся её обеспечить по номинальному току, например, когда ввод ограничен 16 амперами. Хотя это скорее всего противоречит требованиям ПТЭЭП (п. 28.4) и ПУЭ (п. 1.7.79, 7.3.139).
Вообще выбор автоматического выключателя очень сильно зависит от токов коротких замыканий, а те, в свою очередь, от сопротивления петли фаза-ноль. Согласно вышеуказанным пунктам при КЗ автомат должен отключится не более чем за 0,4 секунды (по ПУЭ), при этом ток КЗ должен превышать уставку электромагнитного расцепителя (3…5 для ВТХ типа «B» и 5…10 раз для «C») на 10% (согласно ПТЭЭП).
И напоследок поговорим о коммутационной способности автомата или току короткого замыкания. Как уже было сказано, наибольшее распространение в быту получили автоматы способные коммутировать ток КЗ в 4,5 кА и в 6 кА. На лицевой панели автоматов они указаны в амперах, то есть 4500 или 6000 А соответственно.
Реальные же значения токов коротких замыканий в домашней электросети лежат в пределах 100-200 ампер, реже больше. Это значит, что подойдут автоматы с обозначением 4500 (4.5 кА). Однако, разные специалисты утверждают, что лучше ставить автоматы с током КЗ в 6 кА, из соображений, что его исполнение будет надежнее и качественнее.
Заключение
Цепь или прибор | Номинальный ток и тип автомата |
Вводной автомат | Номинал определяется выделенной мощностью электроэнергии, прописывается в ТУ на подключение или договоре об электроснабжении. Например для трёхфазного ввода на 15 кВт – 25А, тип В или С. |
Розеточные группы | 10-16А тип В. Независимо от количества розеток в группе, при сечении кабеля в 2.5 мм² |
Освещение | 6-10А тип В. |
Бойлеры (накопительные водонагреватели) | В среднем их мощность составляет 1.5-2.5 кВт, это значит что достаточно 10А (в первом случае) или 16А (во втором случае). Тип В. |
Электроплита | Зависит от мощности, например для плиты в 8,5 кВт с однофазным подключением 220В – 40А, для двухфазного 380В — 25А и 10-16А при трёхфазном. Тип В. |
Итак, подведем итоги, как выбрать автомат для замены? Все вышеописанное я свел в простую таблицу выше.
