Что такое тиристорные возбудители и для чего они нужны?

Что такое тиристорные возбудители синхронных двигателей, как они работают и где применяются. Виды тиристорных возбудителей и режимы работы.

Электронные устройства управления возбуждением широко применяются в промышленности. Они необходимы для подачи напряжения на обмотку возбуждения и управления. Предусмотрены для регулировки в автоматическом режиме токов возбуждения при прямом или реакторном пуске от частотного преобразователя или сети. Реализует стабильную работу в режиме синхронной и аварийной работы мощных синхронных электродвигателей. Достоинствами таких систем являются простота управления, компактность, интеграция в системы электронного регулирования в автоматических системах управления, где применяется дистанционное изменение параметров. Далее мы подробно расскажем о том, что такое тиристорные возбудители, каких видов они бывают и как работают.

• Описание и схема установки
• Режимы работы
• Автоматический режим
• Ручной режим управления
• Аварийный режим
• Какие бывают и где применяются

Описание и схема установки

Тиристорные возбудители экономичны, не сложны в эксплуатации и наладке. Выполнены в виде отдельно стоящего шкафа.

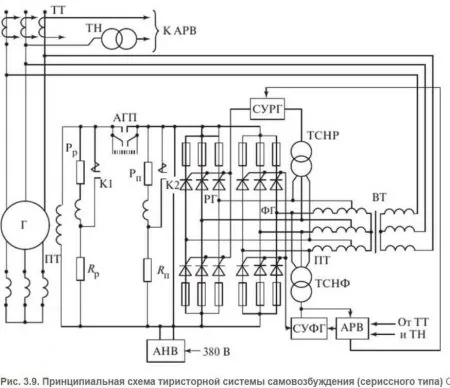

Ниже приведена схема и описание электронной установки с тиристорным управлением, из которой понятно из чего состоит прибор:

Конструкция прибора представляет:

• Управляемый выпрямитель, обеспечивающий питанием обмотки возбуждения синхронного двигателя. Представляет блок тиристоров с системой импульсно-фазового управления.
• Реактор, представляющий входной трансформатор.
• Модуль гашения поля.
• Система тестирования.
• Блок измерения, контролирующий уровень тока на выходе напряжения возбудителя и тока статора.
• Модуль защиты и блок сигнализации. Обеспечивает защиту индикации неисправности систем автоматического регулирования и диагностики.

Поставляется совместно с релейно-контактным узлом управления запуска двигателя. Имеет цифровую или аналоговую систему управления.

Тиристорный возбудитель позволяет:

1. Подать напряжение на обмотки возбуждения в нерабочем состоянии электродвигателя, для тестового режима.
2. В режиме прямого пуска подает напряжение на обмотки возбуждения, для поддержания функции тока статора, и тока скольжения.
3. При реакторном пуске подача возбуждения после включения шунтирующего выключателя.
4. Плавный (асинхронный) пуск с устройством высоковольтного плавного пуска.
5. Обеспечивает синхронный запуск с применением высоковольтного частотного преобразователя.

Электронный возбудитель контролирует и поддерживает нормальную работу. При этом он обеспечивает безопасность оборудования, для чего нужен блок защиты:

• Защищает выходные цепи при превышении тока возбуждения от первоначально установленной величины.
• Производит защиту входных цепей при превышении сетевых токов предварительно заданный.
• Повреждения изолирующего контура.
• Аварийного отключения.
• От ошибки чередования фаз.
• Отсутствия силового напряжения.
• Ошибки синхронизации двигателя с параметрами сети.
• При аварийной ситуации электронного блока напряжения.
• Длительного запуска, отличного от заданного. Длительность пуска задается программным путем. Время превышения пуска считается ошибкой.
• Оповещение об асинхронном ходе.
• От внешних аварийных ситуаций.
• Производится защита от ошибок управления.

Если в комплектации возбудителя предусмотрена защита от снижения сопротивления изоляции внешнего контура, комплектуется дополнительно:

• Узлом постоянного контроля параметров сопротивления изоляции с отображением на дисплее.
• Наличием сухого контакта в случае уменьшения сопротивления изоляции, менее двух, постоянных значений, которые задаются наладчиками.

Наличие блока управления позволяет удерживать в пределах допуска напряжение в статоре, а также коэффициент производительности или возбуждения в автоматическом режиме. Характеристики задаются во время пуско-наладочных работ или дистанционно.

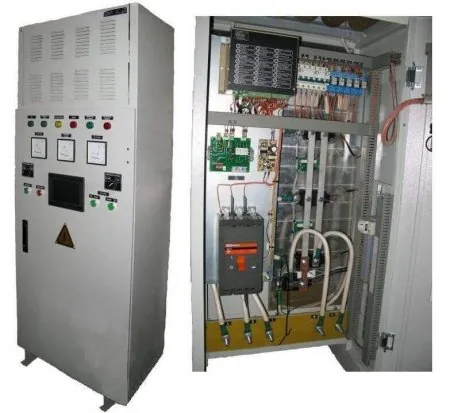

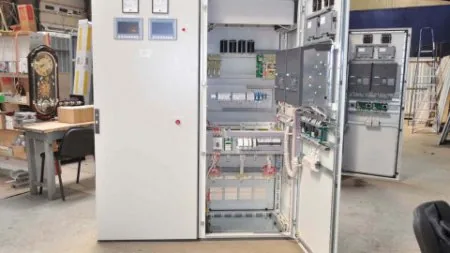

Внешний вид и внутренняя конструкция представлена на фото:

Режимы работы

Устройство обеспечивает три режима работы, автоматический, ручной и аварийный. Возможно изменение режимов во время функционирования двигателя. Переход от одного к другому не сопровождается бросками тока. Ниже познакомимся, как работает устройство.

Какие бывают и где применяются

Промышленность выпускает тиристорные возбудители уже много лет. Сейчас выпускаются модернизированные устройства с компьютерным управлением.

Устройства предназначены для запитывания обмоток возбуждения. С автоматическим регулированием тока при прямом, реакторном, частотном и плавном запусках.

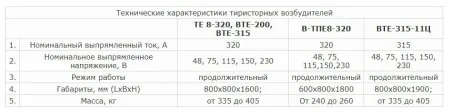

В таблице представлены типы возбудителей с характеристиками:

Область применения достаточно широка, применяются на ГЭС, электротехнической, металлургической, нефтехимической, химической и пищевой промышленности.
